F-6
1 Utiliser 2 des vis M8 fournies pour fixer un des deux sup-
ports à l'écran plasma dans le sens indiqué sur le schéma.
2 Aligner les trous de vis (ø9, indiqués sur le schéma) dans
les pièces de montage (une pour chaque côté gauche et
droit) avec les trous de vis (M8) du panneau arrière de l'écran
plasma, et fixer les pièces de montage à l'aide des 2 vis M8
fournies pour chaque pièce.
Il y a deux pièces de montage, une pour le côte droit, l'autre pour le côté gauche. Monter les pièces de montage de sorte que leurs boulons
à oeillet soient à l'intérieur. Fixer les pièces de montage de sorte que, vue de l'arrière de l'écran plasma, les boulons à oeillet soient
positionnés sur le côté droit. Le fait de fixer les pièces de montage d'écran dans la direction opposée endommagera l'écran plasma.
Référence:(PDP-614MX uniquement)
Lors de l'utilisation du pied optionnel PDK-TS06, les pièces
de montage d'écran peuvent être fixés à l'écran plasma monté
sur le pied.
Lors du levage de l'écran, ne pas soulever le pied en même
temps que l'écran. Si le pied se détache, il risque de
provoquer des blessures ou des dommages.

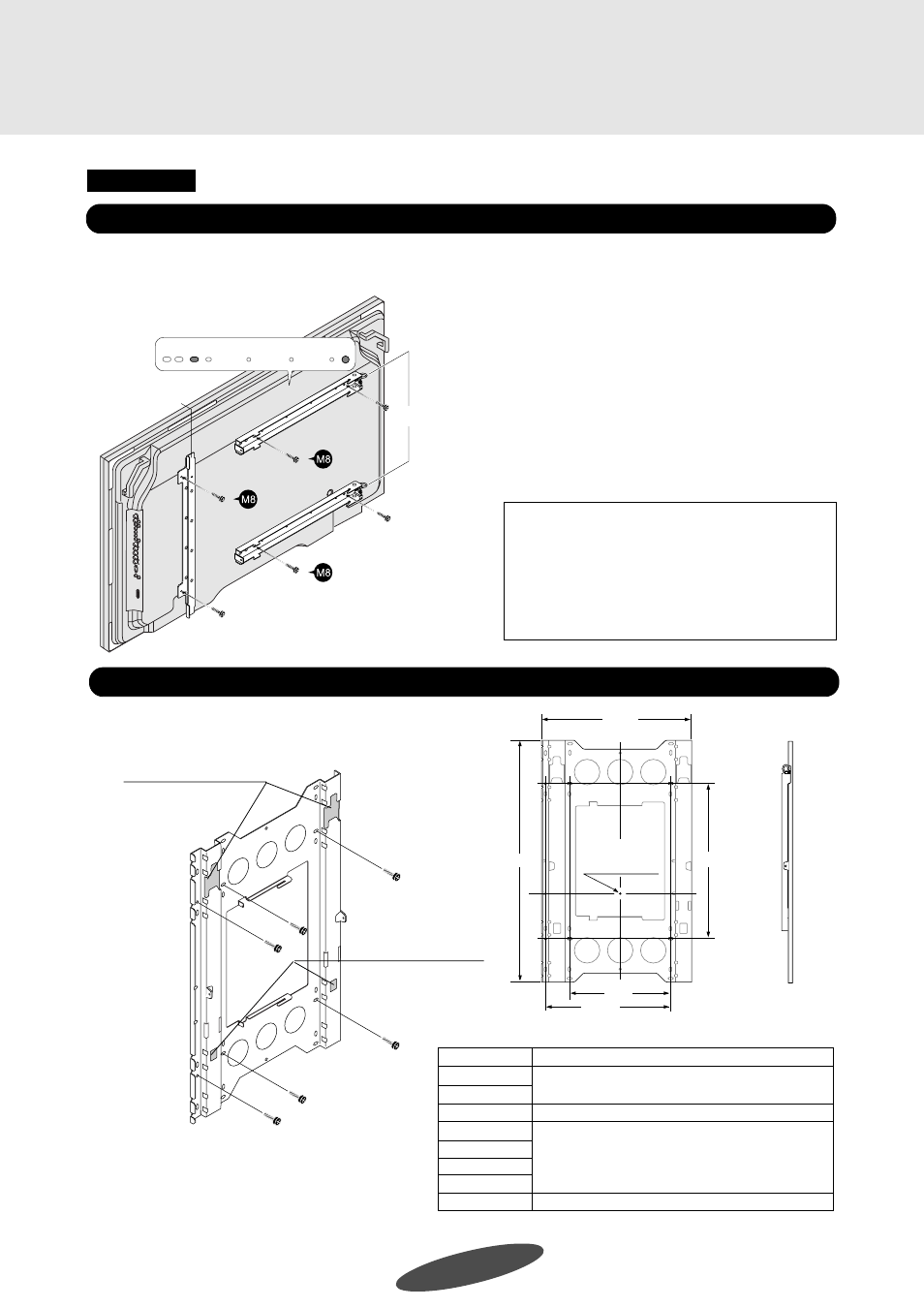

1. Fixation du (des) support(s) et des pièces de montage d'écran à l'écran plasma
Installation verticale
(PDP-614MX uniquement)
Visser l'unité de montage mural au mur à l'aide des ancrages
disponibles dans le commerce ou des 6 vis M8.
Monter avec les trous de crochet supérieur sur le dessus.
2. Fixation murale de l'unité de montage mural
Trous du crochet supérieur
Trous du crochet inférieur
Pour le côté
droit
φ9 φ9
ブラケット
アイボルト
Pour le côté
gauche
Support
Boulon à oeillet
610 950
400
591
494.5
Centre pour les
modèles de 61”
Plaque de plâtre
Contreplaqué
Béton
Bloc
ALC
Mortier
Brique
Potaux en bois
* La résistance d'extraction doit être 500 kg ou plus par position.
Matériau du mur Ancrage
* Ne pas monter sur des plaques en plâtre ou contreplaqué.
S'assurer de fixer dans une poutre.
Tous les ancrages (850) ou rondelles de boulon (300)
Visser les vis (ø8 x 50)
Serrer-bloquer les ancrages (No. 25)
■ Tableau de matériaux du mur vs. Ancrages et vis
REMARQUE: S'assurer que les ancrages ou vis sont fixées
dans les sections du mur sur lequel il y a des poutres.
(Utiliser des ancrages ou vis appropriées au type de mur
sur lequel l'unité est montée.) Pour les détails, voir le tableau
suivant Matériau vs. Ancrages et vis.
Les modèles PDP-615PRO, PRO-1410HD et PDP-615EX ne supportent pas l’installation verticale. ATTENTION
