1 Положительная (+) клемма
2 Отсек двигателя
3 Салон автомобиля
4 Плавкий предохранитель (30 A) × 2
5 Вставьте кольцевое резиновое уплотне-
ние в корпус автомобиля.
6 Просверлите в корпусе автомобиля от-
верстие диаметром 14 мм.

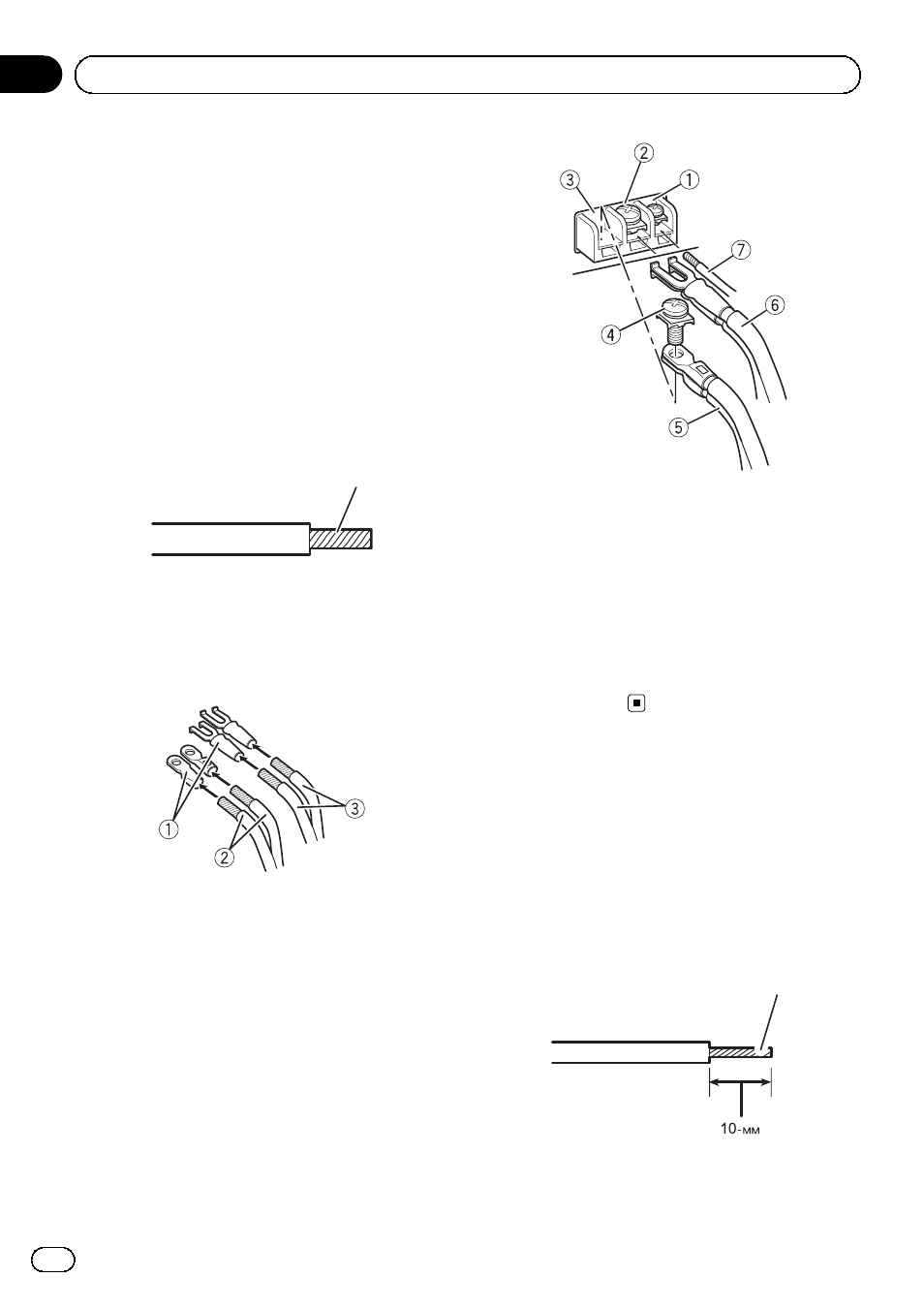

2 Скрутите оголенные концы провода,
предназначенного для подключения к
аккумулятору, провода заземления и
провода системы дистанционного упра-
вления.
Скрутить
3 Наденьте наконечники на концы про-
водов.
С помощью плоскогубцев или аналогично-
го инструмента закрепите наконечники на
проводах.
1 Наконечник (приобретается отдельно)
2 Провод для подключения к аккумулято-
ру
3 Провод заземления
4 Подсоедините провода к клеммам.
Плотно закрепите провода на клеммах с
помощью винтов.
1 Клеммасистемы дистанционного упра-
вления
2 Клеммазаземления
3 Клеммапитания
4 Клеммные винты
5 Провод для подключения к аккумулято-
ру
6 Провод заземления
7 Провод системы дистанционного
управления
Подключение проводов к
выходным клеммам
громкоговорителей
1 Зачистите концы проводов громко-
говорителя кусачками или специаль-
ным ножом на 10 мм и скрутите
провода.
Скрутить
Ru
88
Раздел
03
Подключение устройств
