1 Autoradio
2 Luidsprekeruitgang
3 Wit/zwart: Kan. A, links *
4 Wit: Kan. A, links +
5 Grijs/zwart: Kan. A, rechts *
6 Grijs: Kan. A, rechts +
7 Groen/zwart: Kan. B, links *
8 Groen: Kan. B, links +
9 Paars/zwart: Kan. B, rechts *
a Paars: Kan. B, rechts +
b Luidsprekeraansluiting
Aan te sluiten op de luidsprekeringangen van
dit toestel.
De voedingsaansluiting
verbinden
Aanbevolen wordt gebruik te maken van de
speciale rode accu- en aardkabels RD-223 die
afzonderlijk verkrijgbaar zijn. Sluit de accuka-
bel rechtstreeks op de positieve (
+) pool van
de accu van het voertuig aan, en de aardkabel
op de carrosserie.
WAARSCHUWING
Indien de accukabel niet goed (met de aansluit-
schroeven) wordt aangesloten, bestaat er een risi-
co op oververhitting, storingen en lichamelijk
letsel zoals lichte brandwonden.

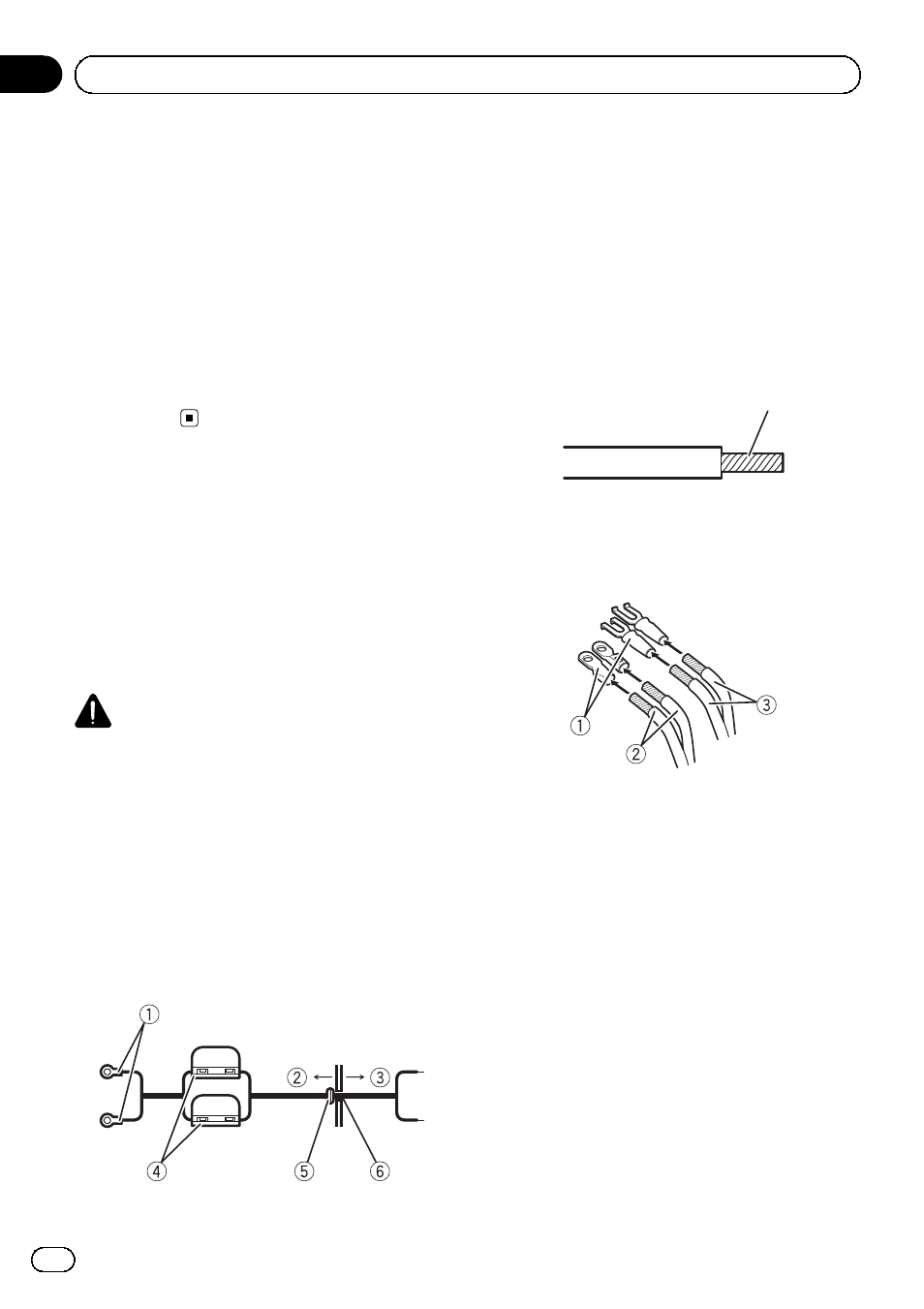

1 Trek de accukabel vanuit het motor-
compartiment door naar het voertuiginte-
rieur.
Pas nadat u alle andere aansluitingen op de
versterker hebt voltooid, verbindt u het aan-
sluitpunt op de versterker met de positieve (
+)
accupool.
1 Positieve (+) pool
2 Motorcompartiment
3 Voertuiginterieur
4 Zekering (30 A) × 2
5 Plaats de rubberen doorvoerring in de car-
rosserie van het voertuig.
6 Boor een opening van 14 mm in de carros-
serie.
2 Vervlecht de accukabel, de aardkabel
en de kabel van de systeemafstandsbedie-
ning.
Vervlechten
3 Bevestig de verbindingslippen aan de
kabeluiteinden.
Gebruik een tang om de lippen stevig aan de
kabels vast te maken.
1 Bevestigingslip (los verkrijgbaar)
2 Accukabel
3 Aardkabel
4 Sluit de kabels aan.
Schroef de kabels stevig vast.
Nl
74
Hoofdstuk
03 De toestellen aansluiten
