LET OP
! U mag kabels nooit inkorten omdat daardoor
storing kan optreden in het beveiligingscir-
cuit.
! Luidsprekerkabels mogen niet rechtstreeks
worden geaard. Negatieve (
*) fasedraden van
verschillende luidsprekers mogen niet samen
worden gebundeld.
! Als de systeemafstandsbedieningskabel van
de versterker met de voeding is verbonden via
de contactschakelaar (12 V gelijkstroom), blijft
de versterker ingeschakeld zolang het contact
aan staat (ongeacht of de autoradio is in- of
uitgeschakeld). Hierdoor kan de accu worden
uitgeput wanneer de motor stationair draait.
! Installeer de apart verkrijgbare accukabel zo
ver mogelijk van de luidsprekerkabels.
Installeer de apart verkrijgbare accukabel,
aardkabel, luidsprekerkabels en de versterker
zelf zo ver mogelijk van de antenne, antenne-
kabel en tuner.
Informatie over de
brugschakeling
De luidsprekerimpedantie is maximaal 4
W; con-
troleer dit zorgvuldig. Een foutieve aansluiting op
de versterker kan storingen of lichamelijk letsel
(brandwonden door oververhitting) veroorzaken.

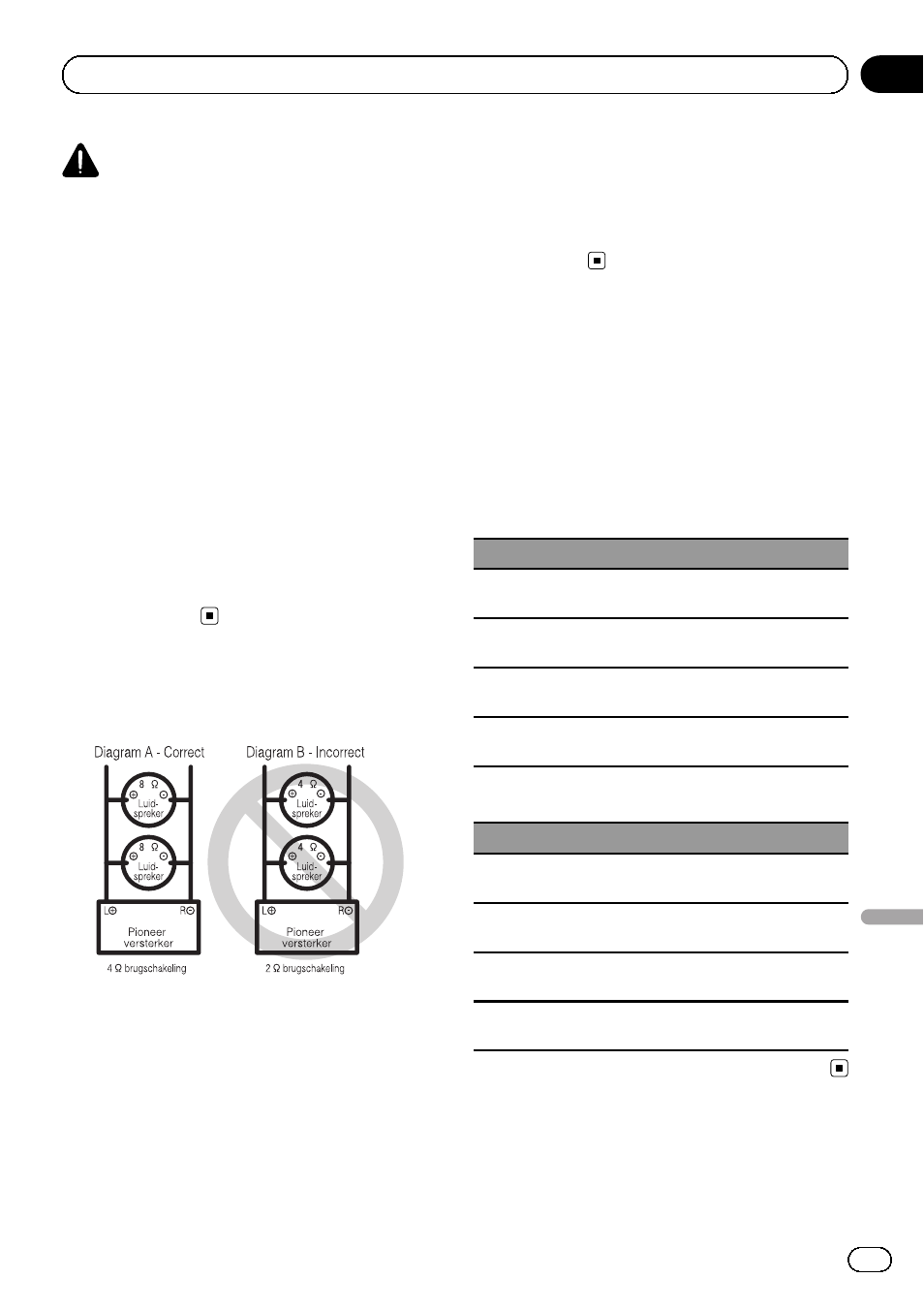

Voor een brugschakeling voor een 2-kanaalsver-
sterker met een belasting van 4
W sluit u ofwel
twee luidsprekers van 8
W parallel aan, met links
+ en rechts * (zie schema A), ofwel gebruikt u
één 4
W-luidspreker. Voor andere versterkers volgt
u het volgende aansluitschema voor brugschake-
lingen: twee luidsprekers van 8
W parallel gescha-
keld voor een belasting van 4
W of één luidspreker
van 4
W per kanaal.
Voor meer inlichtingen kunt u contact opnemen
met uw erkende Pioneer-leverancier of
-klantendienst.
Luidsprekerspecificaties
De luidsprekers die u gebruikt moeten aan de
volgende vereisten voldoen, anders bestaat er
een risico op rookontwikkeling, brand of an-
dere schade. De luidsprekerimpedantie be-
draagt 2
W tot 8 W, of 4 W tot 8 W voor twee
kanalen en andere brugschakelingen.
Subwoofer
Luidsprekerkanaal Vermogen
4-kanaalsuitgang
Nominale ingang:
Min. 60 W
2-kanaalsuitgang
Nominale ingang:
Min. 180 W
3-kanaalsluidspre-
keruitgang A Nominale ingang:
Min. 60 W
3-kanaalsluidspre-
keruitgang B Nominale ingang:
Min. 180 W
Andere dan de subwoofer
Luidsprekerkanaal Vermogen
4-kanaalsuitgang
Maximale ingang:
Min. 120 W
2-kanaalsuitgang
Maximale ingang:
Min. 360 W
3-kanaalsluidspre-
keruitgang A Maximale ingang:
Min. 120 W
3-kanaalsluidspre-
keruitgang B Maximale ingang:
Min. 360 W
Nl
71
Hoofdstuk
Nederlands
03 De toestellen aansluiten
