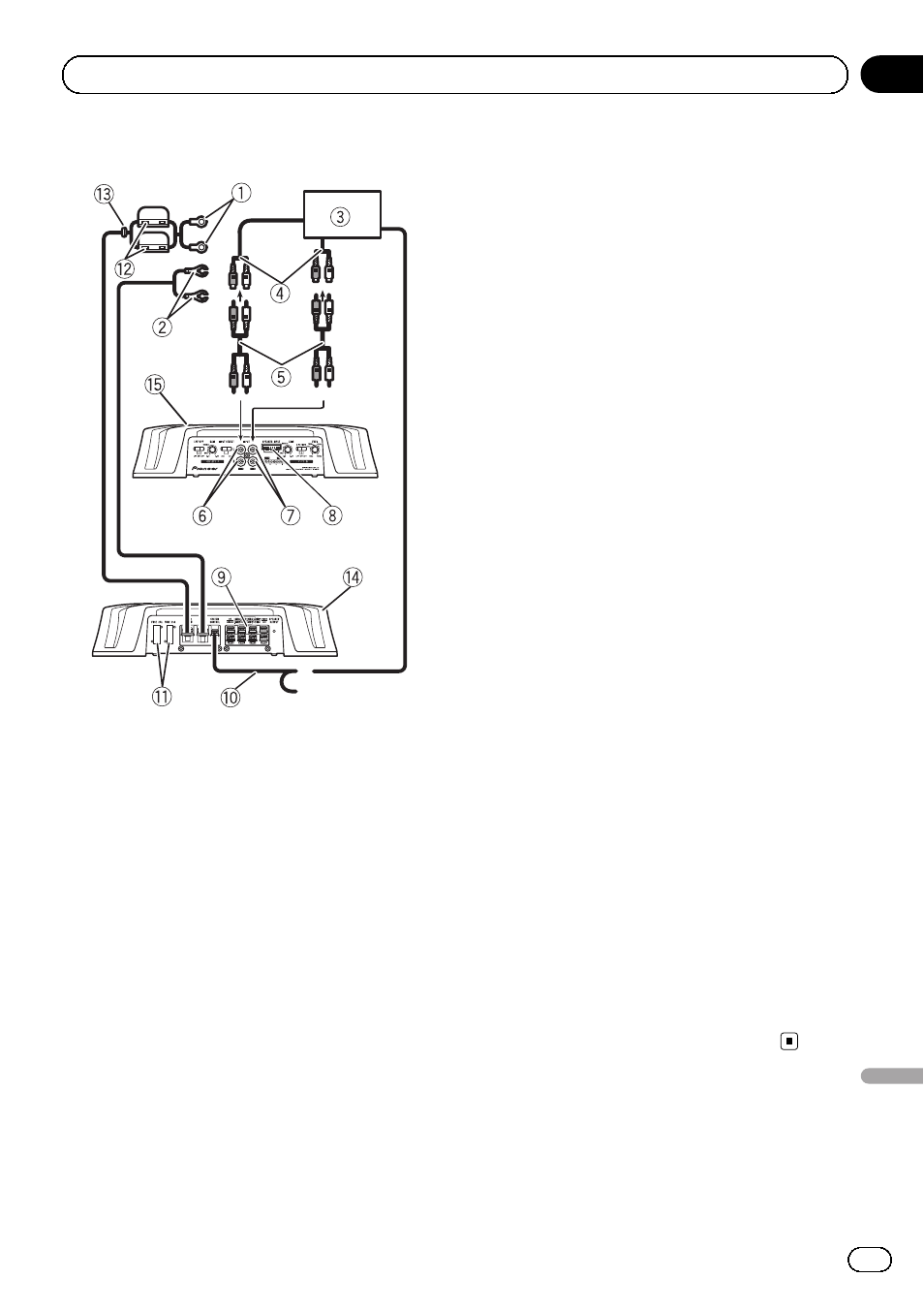

Схема подключения
1 Специальный красный провод для подклю-
чения к аккумулятору
RD-223 (продается отдельно)
После подключения всех проводов усили-
теля последним подключите провод, иду-
щий от клеммы усилителя к
положительной (+) клемме аккумулятора.
2 Провод заземления (черный)
RD-223 (приобретается отдельно)
Подсоедините к металлической поверхно-
сти или шасси.
3 Автомобильная аудиосистема с выходны-
ми гнездами для подключения кабеля RCA
(приобретается отдельно)
4 Внешний выход
Если используется только один входной
штекер, не подключайте ничего к входному
гнезду В, предназначенному для RCA.
5 Соединительный провод с штекерами RCA
(приобретается отдельно)
6 Входное гнездо А для RCA
7 Входное гнездо В для RCA
8 Входная клемма громкоговорителя (по-
льзуйтесь соединителем из комплектапо-
ставки)
Инструкции по подключению громкогово-
рителей приведены в соответствующем
разделе. См.
нием входного проводагромкоговорителя
настр. 87.
9 Выходные клеммы для подключения гром-
коговорителей
Инструкции по подключению громкогово-
рителей приведены в соответствующем
разделе. См.
нием входного проводагромкоговорителя
настр. 87.
a Провод для подключения системы дистан-
ционного управления (приобретается от-
дельно)
Подключите штекерный вывод проводак
разъему системы дистанционного упра-
вления автомобильной аудиосистемой.
Гнездовой вывод можно подключить к раз-
ъему реле управления антенной аудиоси-
стемы. Если у автомобильной
аудиосистемы отсутствует разъем для
подключения системы дистанционного
управления, подключите штекерный вывод
к клемме питания через замок зажигания.
b Плавкий предохранитель (25 A) × 2
c Плавкий предохранитель (30 A) × 2
d Проходная изолирующая втулка
e Задняя панель
f Передняя панель
Примечание
Переключатель INPUT SELECT (выбор входа)
должен быть установлен в одно из положе-
ний. Дополнительную информацию см. в ра з-
деле
Настройка усилителя настр. 81.
