PRÉCAUTION
! Ne raccourcissez jamais aucun fil, faute de
quoi le circuit de protection risque de fonc-
tionner de manière incorrecte.
! Ne mettez jamais le fil du haut-parleur directe-
ment à la terre et ne regroupez jamais les fils
de sortie négatifs (
*) de plusieurs haut-par-
leurs.
! Si le fil de la télécommande du système de
l
’amplificateur est connecté à la borne d’ali-
mentation via le contact d
’allumage (12 V CC),
l
’amplificateur reste sous tension que le sys-
tème stéréo du véhicule soit allumé ou non,
ce qui peut épuiser la batterie lorsque le mo-
teur est à l
’arrêt ou au ralenti.
! Installez et positionnez le fil de batterie vendu
séparément aussi loin que possible des fils de
haut-parleurs.
Installez et positionnez le fil de batterie vendu
séparément, le fil de terre, les fils de haut-par-
leurs et l
’amplificateur aussi loin que possible
de l
’antenne, du câble d’antenne et du
syntoniseur.
À propos du mode ponté
L
’impédance des haut-parleurs est de 4 W maxi-
mum, veuillez vérifier soigneusement. Une
connexion incorrecte de l
’amplificateur peut en-
traîner des anomalies de fonctionnement ou des
blessures liées aux brûlures occasionnées par la
surchauffe.

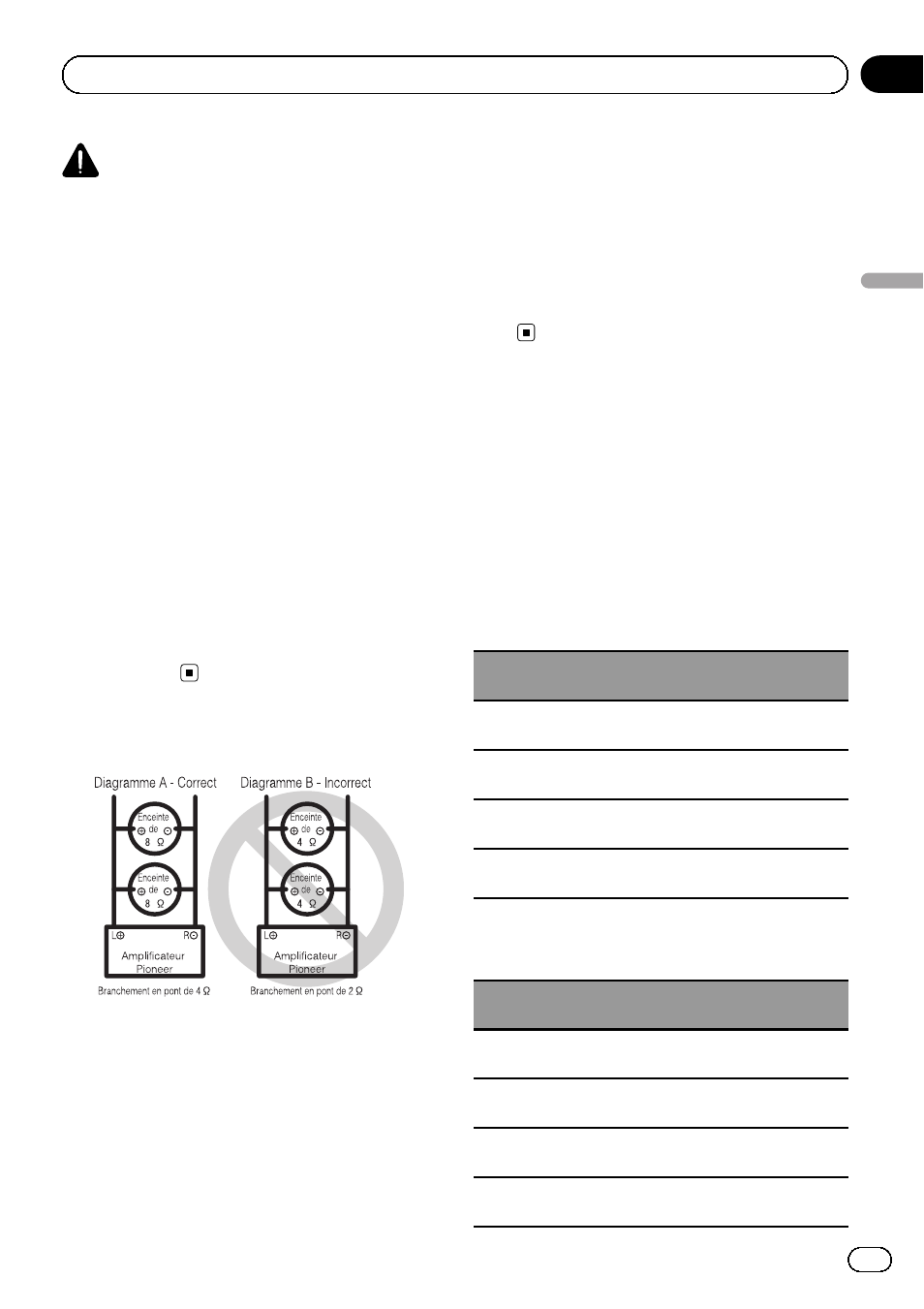

Pour le mode ponté d
’un amplificateur deux ca-
naux avec une charge de 4
W, câblez deux haut-
parleurs de 8
W en parallèle, + gauche et * droit
(schéma A) ou utilisez un haut-parleur de 4
W.
Pour les autres amplificateurs, veuillez respecter
le schéma de connexion des sorties de haut-par-
leurs pour le pontage indiqué à l
’arrière : deux
haut-parleurs de 8
W en parallèle pour une charge
de 4
W ou un seul haut-parleur de 4 W par canal.
Pour toute autre requête, veuillez contacter le ser-
vice clientèle ou votre revendeur Pioneer agréé
local.
À propos de la spécification
adaptée des haut-parleurs
Vérifiez que les haut-parleurs sont conformes
aux normes suivantes, faute de quoi ils pré-
senteront un risque d
’incendie, de fumée ou
de dommages. L
’impédance des haut-parleurs
est de 2
W à 8 W ou de 4 W à 8 W pour les
connexions pontées deux canaux et autres.
Haut-parleur d ’extrêmes graves
Canal du haut-par-
leur
Alimentation
Sortie quatre canaux
Entrée nominale :
60 W min.
Sortie deux canaux
Entrée nominale :
180 W min.
Sortie A du haut-par-
leur trois canaux Entrée nominale :
60 W min.
Sortie B du haut-par-
leur trois canaux Entrée nominale :
180 W min.
Haut-parleur autre que le haut-parleur
d
’extrêmes graves
Canal du haut-par-
leur
Alimentation
Sortie quatre canaux
Entrée max. :
120 W min.
Sortie deux canaux
Entrée max. :
360 W min.
Sortie A du haut-par-
leur trois canaux Entrée max. :
120 W min.
Sortie B du haut-par-
leur trois canaux Entrée max. :
360 W min.
Fr
19
Section
Français
03 Connexion des appareils
