Pioneer GM-6500F - Manual (Page 57)

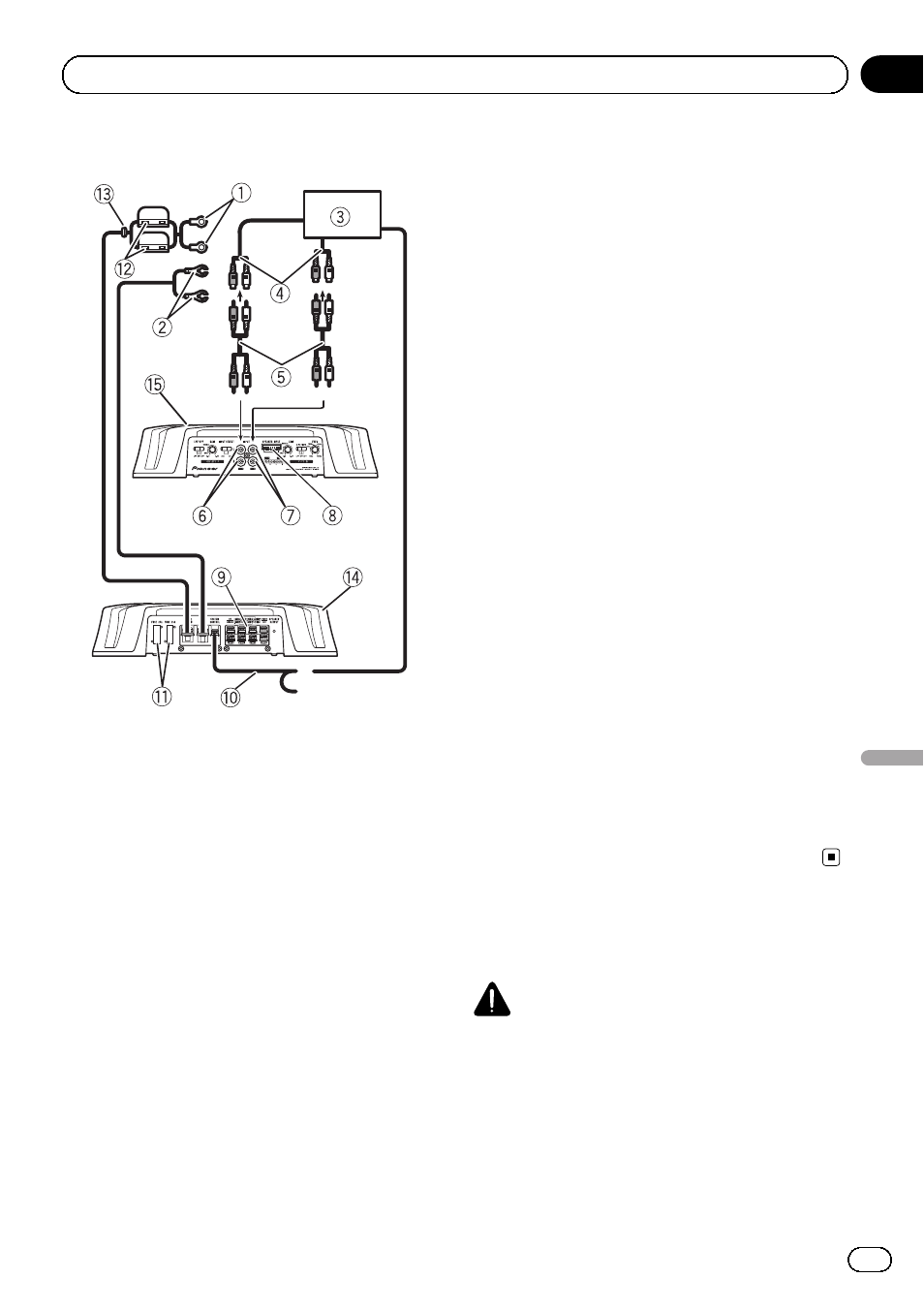

Anschlussschema
1 Kabel der roten Spezialbatterie
RD-223 (als Sonderzubehör erhältlich)
Wenn Sie alle anderen Verstärkeranschlüsse
vorgenommen haben, schließen Sie die Batte-
riekabelklemme des Verstärkers am positiven
Pol (
+) der Batterie an.
2 Erdungskabel (schwarz)
RD-223 (als Sonderzubehör erhältlich)
Verbinden Sie das Erdungskabel mit einem
Metallkörper oder -gehäuse.
3 Kfz-Stereoanlage mit Cinch-Ausgängen (als
Sonderzubehör erhältlich)
4 Externer Ausgang
Wenn nur ein Eingang verwendet wird, darf
nichts an den Cinch-Eingang B angeschlos-
sen werden.
5 Anschlusskabel mit Cinch-Steckanschlüssen
(als Sonderzubehör erhältlich)
6 Cinch-Eingang A
7 Cinch-Eingang B
8 Lautsprechereingangsklemme (den beiliegen-
den Verbinder verwenden)
Anweisungen zum Anschließen des Lautspre-
chers finden Sie unter Anschlüsse bei Verwen-
dung des Lautsprechereingangskabels auf
Seite 60.
9 Lautsprecherausgangsklemmen
Anweisungen zum Anschließen des Lautspre-
chers finden Sie unter Anschlüsse bei Verwen-
dung des Lautsprechereingangskabels auf
Seite 60.
a Kabel der Systemfernbedienung (als Sonder-
zubehör erhältlich)
Verbinden Sie den Klemmenstecker dieses
Kabels mit der Klemme der Systemfernbedie-
nung der Kfz-Stereoanlage. Die Klemmen-
buchse kann mit der
Automatikantennenrelais-Steuerklemme ver-
bunden werden. Wenn die Kfz-Stereoanlage
über keine Systemfernbedienungsklemme ver-
fügt, verbinden Sie den Klemmenstecker über
die Zündung mit der Stromklemme.
b Sicherung (25 A) × 2
c Sicherung (30 A) × 2
d Durchführungsdichtung
e Rückseite
f Frontseite
Hinweis
Der INPUT SELECT-Schalter (Eingangsauswahl)
muss eingestellt werden. Für detaillierte Informa-
tionen siehe Einstellen des geräts auf Seite 55.
Vor dem Anschluss des
Verstärkers
WARNUNG
! Sichern Sie die Kabel mit Kabelklemmen oder
Klebeband. Zum Schutz der Kabel sollten Sie
Kabelabschnitte, die mit Metallteilen in Be-
rührung kommen, mit Klebeband umwickeln.
! Durchtrennen Sie niemals die Isolierung der
Spannungsversorgung, um ein anderes Gerät
mit Strom zu versorgen. Das Kabel hat eine
begrenzte Stromkapazität.
De
57
Abschnitt
Deutsch
03 Anschließen der Geräte
