Pioneer GM-6500F - Manual (Page 61)

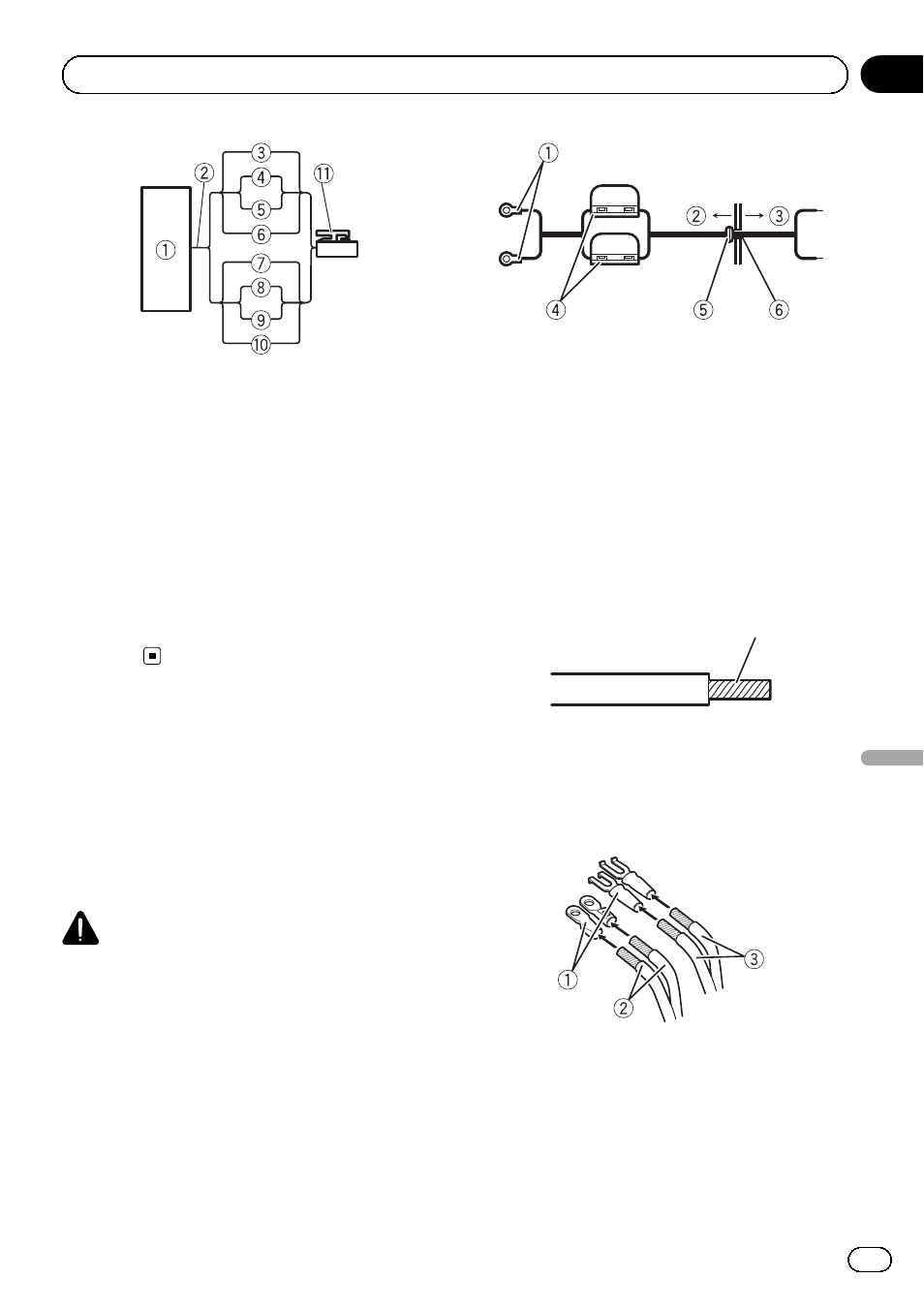

1 Kfz-Stereoanlage
2 Lautsprecherausgang
3 Weiß/Schwarz: Kan. A, Links *
4 Weiß: Kan. A, Links +
5 Grau/Schwarz: Kan. A, Rechts *
6 Grau: Kan. A, Rechts +
7 Grün/Schwarz: Kan. B, Links *
8 Grün: Kan. B, Links +
9 Violett/Schwarz: Kan. B, Rechts *
a Violett: Kan. B, Rechts +
b Anschlussstecker des Lautsprechereingangs
Zur Lautsprechereingangsklemme dieses
Geräts.
Anschließen der Stromklemme
Die Verwendung einer roten Spezialbatterie
und eines Erdungskabels RD-223 (als Sonder-
zubehör erhältlich) wird empfohlen. Verbinden
Sie das Batteriekabel direkt mit dem positiven
Pol
+ der Autobatterie und das Erdungskabel
mit der Fahrzeugkarosserie.
WARNUNG
Wenn das Batteriekabel nicht sicher mit Hilfe der
Klemmenschrauben an der Klemme befestigt
wird, besteht die Gefahr von Überhitzung, Be-
triebsstörungen und Verletzungen, u. a. von leich-
ten Verbrennungen.
1 Führen Sie das Batteriekabel vom Mo-
torraum in das Fahrzeuginnere.
Wenn Sie alle anderen Verstärkeranschlüsse
vorgenommen haben, schließen Sie die Batte-
riekabelklemme des Verstärkers am positiven
Pol (
+) der Batterie an.
1 Positiver Pol (+)
2 Motorraum
3 Fahrzeuginnenraum
4 Sicherung (30 A) × 2
5 Führen Sie die O-Ring-Gummidichtung in
die Karosserie ein.
6 Bohren Sie ein 14-mm-Loch in die Karosse-
rie.
2 Verdrillen Sie das Batterie-, das Erd-
ungs- und das Systemfernbedienungska-
bel.
Verdrillung
3 Bringen Sie Kabelschuhe an den Kabel-
enden an.
Verwenden Sie eine Zange oder ein ähnliches
Werkzeug, um die Kabelschuhe fest an die
Kabel anzupressen.
1 Kabelschuh (als Sonderzubehör erhältlich)
2 Batteriekabel
3 Erdungskabel
4 Schließen Sie die Kabel an die Klemmen
an.
Befestigen Sie die Kabel sicher mit Hilfe der
Klemmenschrauben.
De
61
Abschnitt
Deutsch
03 Anschließen der Geräte
