Conexión de altavoces
El modo de salida del altavoz puede ser de
cuatro, tres (estéreo y monoaural) o dos cana-
les (estéreo o monoaural). Conecte los conec-
tores del altavoz según el modo y las figuras
detalladas a continuación.

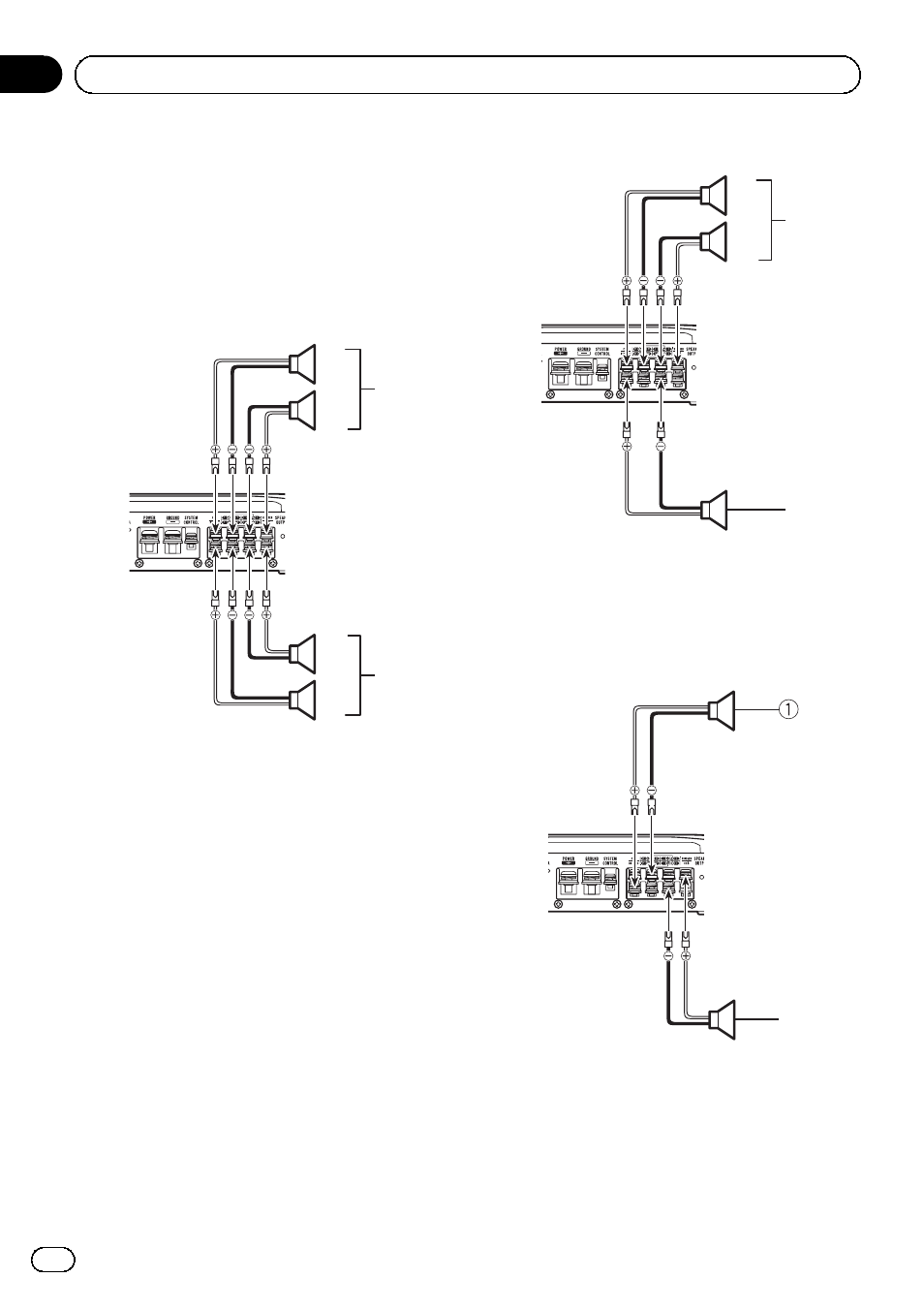

Salida de cuatro canales
3
2
1
1
2
4
1 Derecha
2 Izquierda
3 Salida de altavoz A
4 Salida de altavoz B
Salida de tres canales
4
3
2
1
1 Derecha
2 Izquierda
3 Salida de altavoz A
4 Salida de altavoz B (monoaural)
Salida de dos canales (estéreo)
2
1 Altavoz (derecho)
2 Altavoz (izquierdo)
Es
46
Sección
03 Conexión de las unidades
