Перед подключением
усилителя
ПРЕДУПРЕЖДЕНИЕ
! Закрепите провода при помощи зажимов
или изоляционной ленты. Для защиты про-
водки заизолируйте провода в местах их
соприкосновения с металлическими дета-
лями.
! Не нарушайте изоляцию проводов питания
для подачи питания на другое оборудова-
ние. Проводаимеют ограниченную допу-
стимую нагрузку по току.
ВНИМАНИЕ
! Запрещается укорачивать провода, цепь
защиты может выйти из строя.
! Не подключайте провод громкоговорителя
непосредственно к заземлению и не свя-
зывайте вместе несколько отрицательных
(*) выводов проводов громкоговорителей.
! Если провод системы дистанционного
управления усилителем подключен к клем-
ме питания через замок зажигания (12 В
пост. тока), то усилитель будет находиться
в включенном состоянии при включенном
зажигании вне зависимости от того, вклю-
чена автомобильная аудиосистема или
нет; это может привести к разрядке аккуму-
лятора, если двигатель выключен или ра-
ботает на холостых оборотах.
! Проложите и закрепите приобретаемый от-
дельно провод для подключения к аккуму-
лятору как можно дальше от проводов
громкоговорителей.
Проложите и закрепите приобретаемый от-
дельно провод для подключения к аккуму-
лятору, провод заземления, провода
громкоговорителей и усилителя как можно
дальше от антенны, кабеля антенны и
тюнера.
Режим мостового соединения
Максимальное сопротивление громкоговори-
теля не должно превышать 4 W. Убедитесь,
что данное условие выполнено. Неверное
подключение усилителя может привести к его
повреждению или к травмам в виде ожогов,
вызванных перегревом.

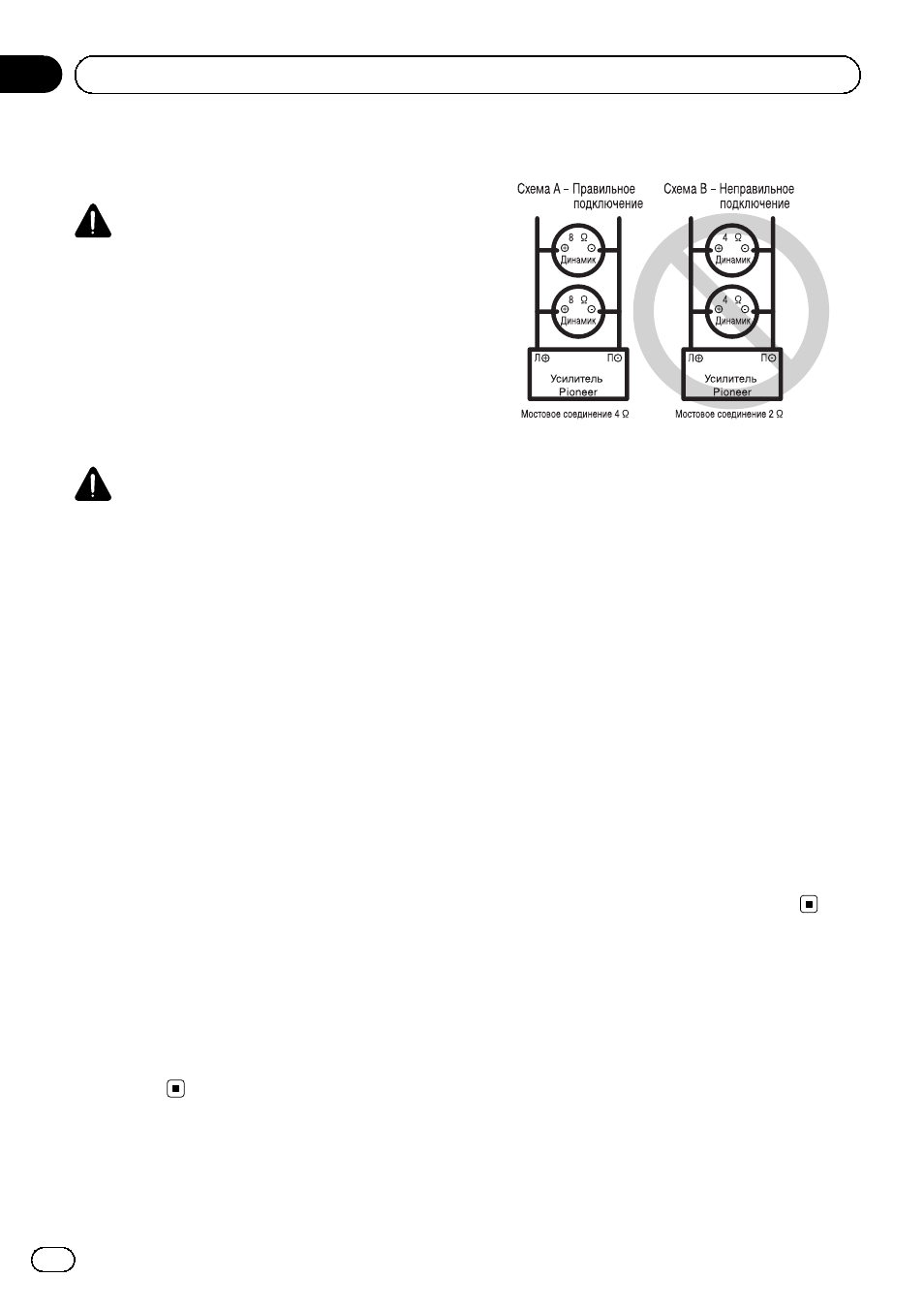

Мостовое соединение двухканального усили-
теля с нагрузкой 4 W представляет собой па-
раллельное подключение двух
громкоговорителей с сопротивлением 8 W ка-
ждый, левого + и правого * (Схема A), либо
одного громкоговорителя с сопротивлением 4
W. Для других усилителей см. схему мостово-
го подключения громкоговорителей назадней
панели: двагромкоговорителя с сопротивле-
нием 8 W, подключенных параллельно, для
нагрузки 4 W, либо один громкоговоритель с
сопротивлением 4 W на каждый канал.
При возникновении вопросов обращайтесь к
местному авторизованному дилеру Pioneer
или в пункт сервисного обслуживания.
Технические характеристики
громкоговорителя
Убедитесь, что характеристики громкогово-
рителей соответствуют указанным ниже
требованиям. В противном случае суще-
ствует опасность возгорания, задымления
или повреждения устройства. Сопротивле-
ние громкоговорителей от 2 W до 8 W, или
от 4 W до 8 W для двухканального или
иного мостового соединения.
Ru
84
Раздел
03
Подключение устройств
