Pioneer GM-6500F - Manual (Page 35)

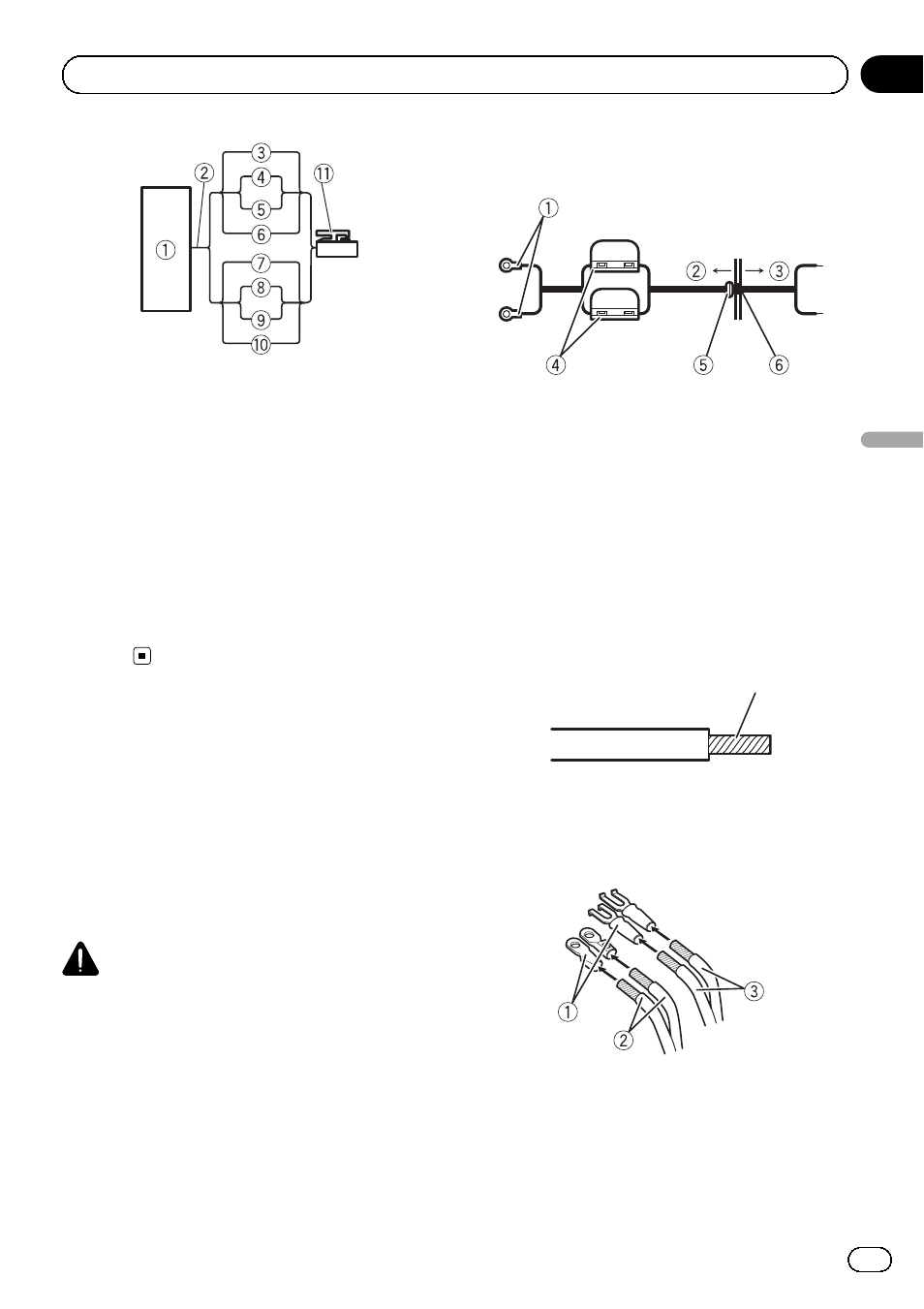

1 Car Stereo
2 Uscita altoparlanti
3 Bianco/nero: CH A, * sinistro
4 Bianco: CH A, + sinistro
5 Grigio/nero: CH A, * destro
6 Grigio: CH A, + destro
7 Verde/nero: CH B, * sinistro
8 Verde: CH B, + sinistro
9 Viola/nero: CH B, * destro
a Viola: CH B, + destro
b Connettore di ingresso altoparlanti
Al terminale ingresso altoparlanti di questa
unità.
Collegamento del
terminale di alimentazione
Si consiglia di utilizzare un cavo batteria rosso
speciale e un cavo di messa a terra RD-223,
venduti a parte. Collegare il cavo batteria diret-
tamente al terminale positivo della batteria
+
e il cavo di messa a terra alla scocca del veico-
lo.
AVVERTENZA
Se il cavo della batteria non viene saldamente fis-
sato al terminale utilizzando le apposite viti, sus-
sisterà il rischio di surriscaldamento,
malfunzionamento e lesioni personali, come
ustioni lievi.
1 Instradare il cavo batteria dal vano mo-
tore all
’interno del veicolo.
Dopo aver eseguito tutti gli altri collegamenti
all
’amplificatore, collegare il terminale del
cavo batteria al terminale positivo (
+) della
batteria.
1 Terminale positivo (+)
2 Vano motore
3 Interno del veicolo
4 Fusibile (30 A) × 2
5 Inserire l’anello di tenuta toroidale in
gomma nella scocca del veicolo.
6 Praticare un foro da 14 mm nella scocca
del veicolo.
2 Torcere le estremità del cavo batteria,
del cavo di messa a terra e del cavo del te-
lecomando di sistema.
Torcere
3 Applicare i capocorda alle estremità dei
cavi.
Utilizzare pinze o un altro utensile per crimpa-
re i capocorda ai cavi.
1 Capocorda (venduto a parte)
2 Cavo batteria
3 Cavo di messa a terra
4 Collegare i cavi al terminale.
Fissare saldamente i cavi con le viti terminali.
It
35
Sezione
Italiano
03 Collegamento delle unità
