VORSICHT
! Kürzen Sie die Kabel nicht, da dies eine Funk-
tionsstörung der Schutzschaltung zur Folge
haben kann.
! Erden Sie das Lautsprecherkabel nie direkt
und legen Sie nie die negativen (
*) Litzen
mehrerer Lautsprecher zusammen.
! Wenn das Systemfernbedienungskabel des
Verstärkers über die Zündung (12 V Gleich-
spannung) mit der Stromklemme verbunden
wird, bleibt der Verstärker unabhängig davon,
ob die Kfz-Stereoanlage ein- oder ausgeschal-
tet ist, mit der Zündung eingeschaltet. Dies
kann bei ausgeschaltetem oder im Leerlauf
befindlichen Motor zu einer Entleerung der
Fahrzeugbatterie führen.
! Installieren und verlegen Sie das separat er-
hältliche Batteriekabel möglichst weit von den
Lautsprecherkabeln entfernt.
Installieren und verlegen Sie das separat er-
hältliche Batteriekabel, das Erdungskabel, die
Lautsprecherkabel und den Verstärker mög-
lichst weit von der Antenne, vom Antennenka-
bel und vom Tuner entfernt.
Zum Überbrückungsmodus
Die Lautsprecherimpedanz beträgt max. 4
W. Bitte
sorgfältig überprüfen. Ein nicht ordnungsgemä-
ßer Anschluss an den Verstärker kann eine Be-
triebsstörung oder Körperverletzungen aufgrund
einer Verbrennung wegen Überhitzung zur Folge
haben.

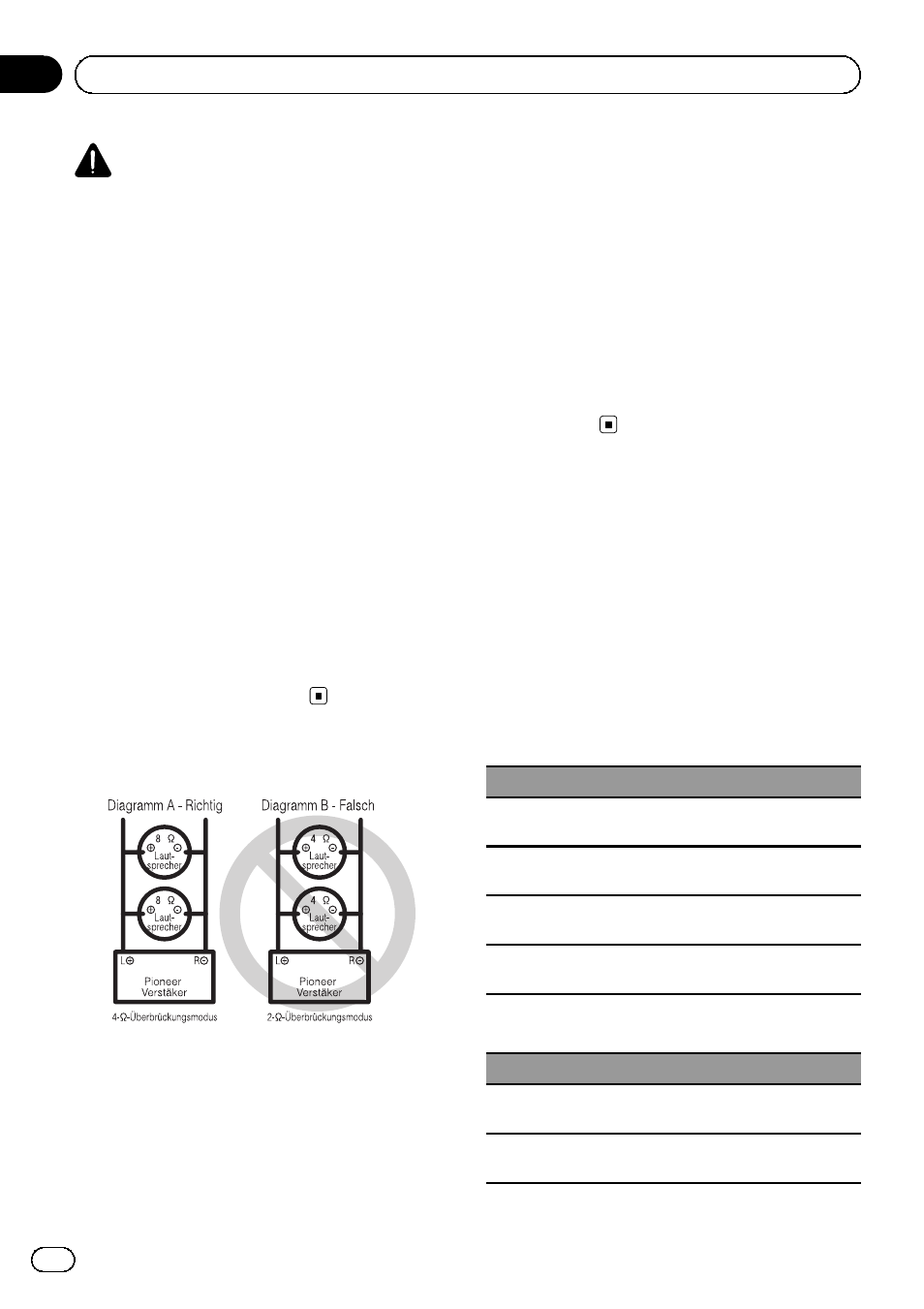

Für den Überbrückungsmodus mit einem Zweika-
nal-Verstärker mit 4-
W-Last sind entweder zwei 8-
W-Lautsprecher parallel zu schalten, links + und
rechts
* (Schema A), oder es ist ein einzelner 4-
W-Lautsprecher zu verwenden. Für andere Ver-
stärker halten Sie sich an das an der Rückseite
dargestellte Anschlussschema zum Überbrücken
der Lautsprecherausgänge: Zwei 8-
W-Lautspre-
cher in Parallelschaltung für 4-
W-Last oder ein
einzelner 4-
W-Lautsprecher pro Kanal.
Wenden Sie sich bei weiteren Fragen an Ihren ört-
lichen Pioneer-Händler oder den
Kundendienst.
Zur geeigneten Lautspre-
cherspezifikation
Stellen Sie sicher, dass die Lautsprecher den
folgenden Standards entsprechen. Andern-
falls besteht ein Risiko von Feuer, Rauchent-
wicklung oder Beschädigung. Die
Lautsprecherimpedanz beträgt 2
W bis 8 W
bzw. 4
W bis 8 W für Zweikanal- und andere
Brückenanschlüsse.
Subwoofer
Lautsprecherkanal Strom
Vierkanal-Ausgang
Eingangsnennleistung:
Min. 60 W
Zweikanal-Ausgang
Eingangsnennleistung:
Min. 180 W
Dreikanal-Lautspre-
cherausgang A Eingangsnennleistung:
Min. 60 W
Dreikanal-Lautspre-
cherausgang B Eingangsnennleistung:
Min. 180 W
Anderer Lautsprecher als Subwoofer
Lautsprecherkanal Strom
Vierkanal-Ausgang
Max. Eingangsleistung:
Min. 120 W
Zweikanal-Ausgang
Max. Eingangsleistung:
Min. 360 W
De
58
Abschnitt
03 Anschließen der Geräte
