(*8)
Remarque
Remarque
16 cm
Bleu (*6)
Bleu (*7)
A la borne de commande du relais de l’antenne motorisée. Si l’antenne du
véhicule est en fibre de verre, connecter à la borne de commande
d’alimentation de l’amplificateur d’antenne (max. 300 mA 12 V c.c.).
La position des broches du connecteur ISO diffère en
fonction du type de véhicule. Branchez *6 et *7 lorsque la
broche 5 est de type commande par antenne. Pour les autres
types de véhicule, ne branchez jamais *6 et *7.
Unité de navigation
Jaune/noir (MUTE)
Le câble de mise en sourdine audio doit uniquement être utilisé pour le raccordement
d’un équipement doté d’une fonction de sourdine ; sinon, il doit rester libre.
Cordon
d’alimentation
La source audio sera réglée sur sourdine ou atténué, alors que les sons suivants ne
seront pas mis en sourdine ou atténués. Pour plus de détails, reportez-vous au manuel
de fonctionnement.
- guidage vocal de la navigation
- sonnerie d’appel entrant et la voix de l’interlocuteur sur le téléphone mobile branché
à ce système de navigation via la technologie sans fil Bluetooth
Connecteur RCA 1
L’antenne se rétracte ou s’éteint automatiquement, mais la temporisation dépend du
réglage.

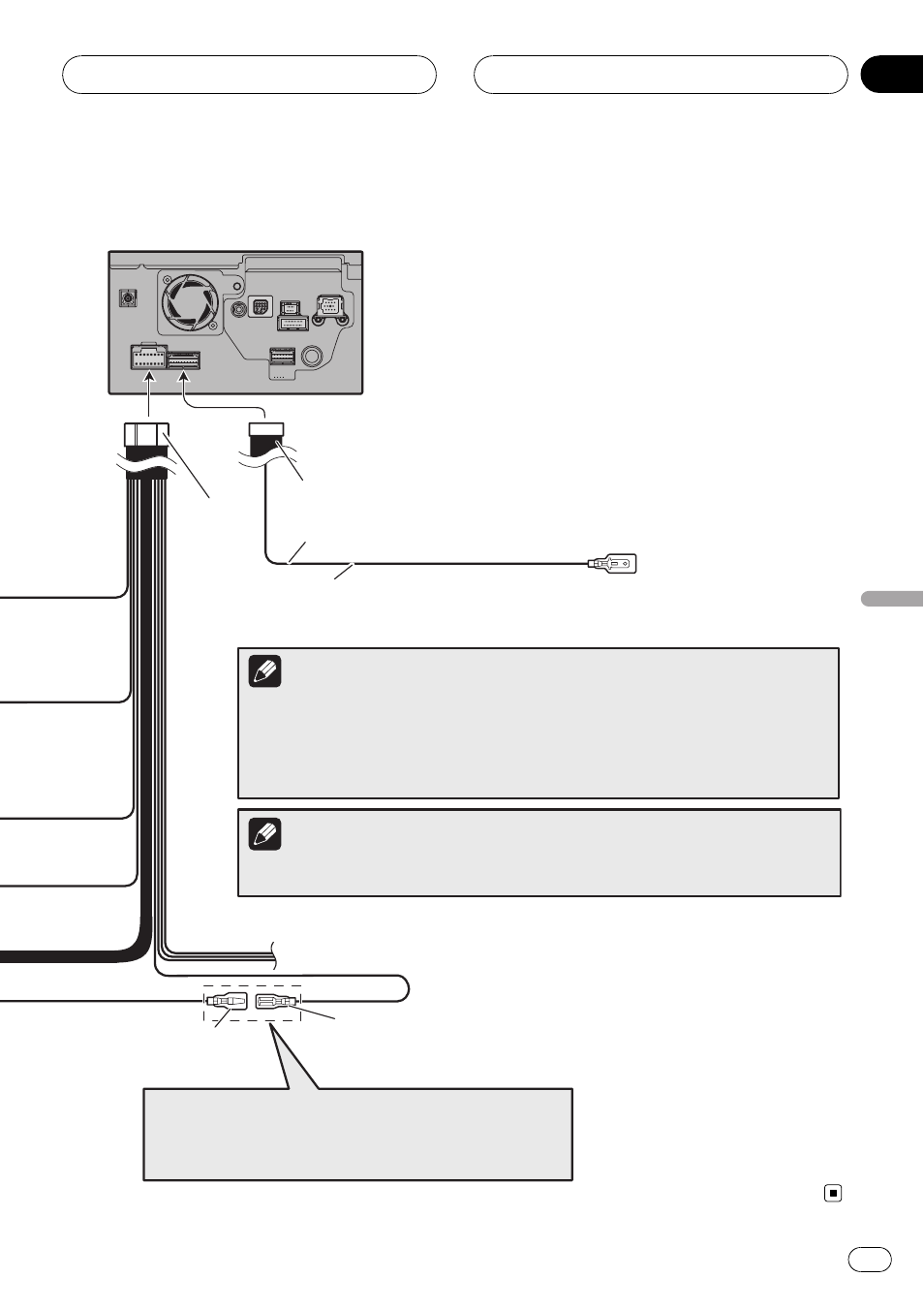

Branchement du système
