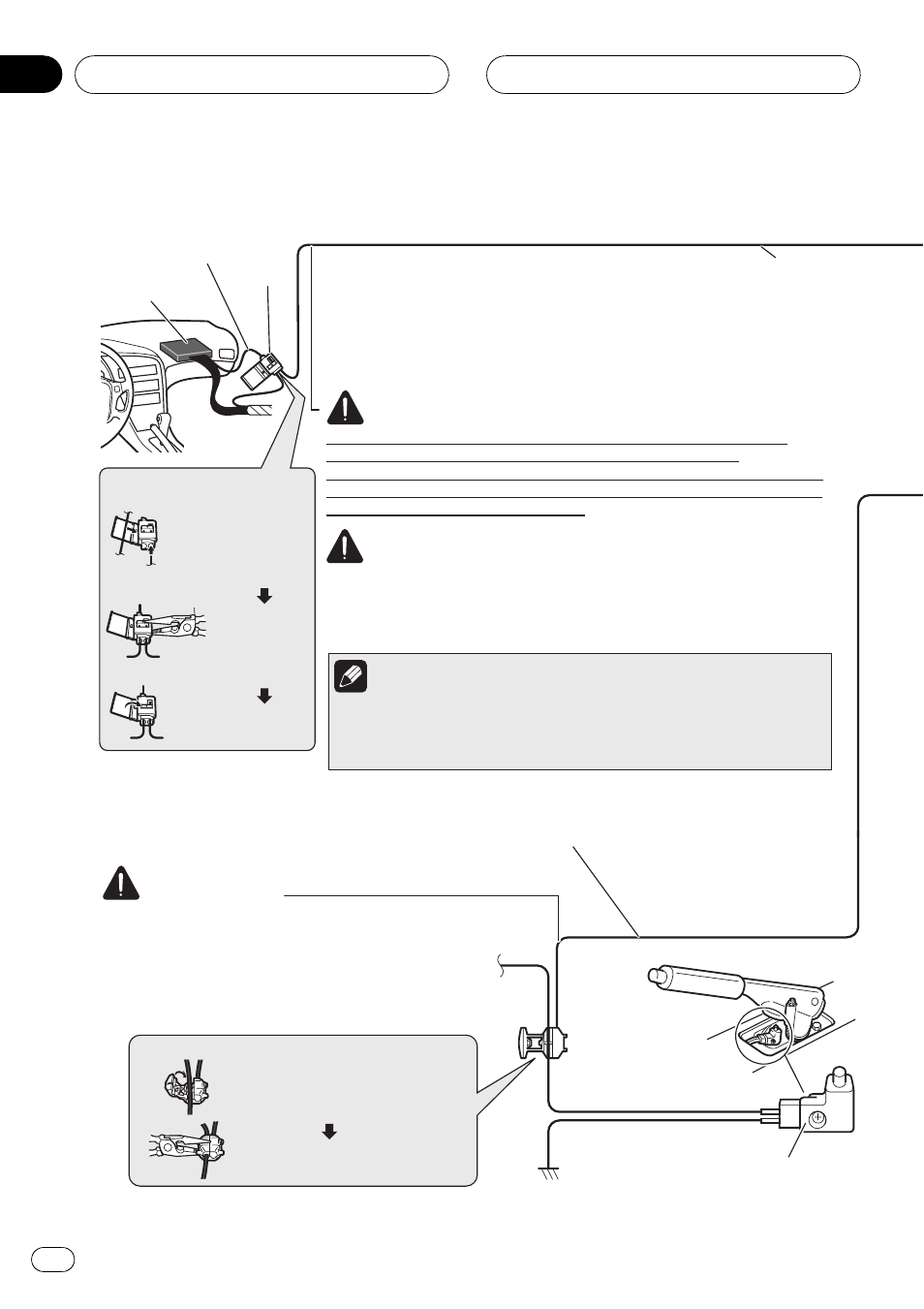

Conexión del cable de alimentación (2)
ADVERTENCIA
PRECAUCIÓN
Nota
ADVERTENCIA
Rosado (CAR SPEED SIGNAL INPUT)
El sistema de navegación móvil se conecta aquí para detectar la distancia
que ha recorrido el automóvil. Conecte siempre el circuito de detección de
velocidad del automóvil o el generador de pulso de velocidad ND-PG1
vendido por separado. Si no se hace esta conexión aumentará el error en la
visualización de ubicación.
EL CABLE VERDE CLARO EN EL CONECTOR DE
ALIMENTACIÓN ESTÁ DISEÑADO PARA DETECTAR EL
ESTADO DE ESTACIONAMIENTO Y DEBE CONECTARSE
AL LADO DE LA FUENTE DE ALIMENTACIÓN DEL
INTERRUPTOR DEL FRENO DE MANO. UN USO O
CONEXIÓN INADECUADOS DE ESTE CABLE PUEDE
VULNERAR LA LEY CORRESPONDIENTE Y CAUSAR
DAÑOS O HERIDAS GRA VES.
Verde claro
Se utiliza para detectar el estado ON/OFF del freno de mano. Este cable debe
conectarse al lado de alimentación del interruptor del freno de mano.
Si esta conexión se hace mal o se omite, algunas funciones de su sistema de
navegación no podrán utilizarse.
La posición del circuito de detección de velocidad y la posición del
interruptor de freno de aparcamiento dependen del modelo del vehículo.
Para más información, pregunte a su distribuidor autorizado de Pioneer
o a un instalador profesional.
Cable del circuito de
detección de velocidad
Método de conexión
Método de conexión
Lado de alimentación
Lado de masa
Interruptor del freno de mano
Pase el cable de
extensión y el cable
del circuito de detec-
ción de velocidad a
través de este agujero.
Apriete firme-
mente con ali-
cates de punta
de aguja.
Apriete el cable del lado de
alimentación del interruptor del
freno de mano.
Apriete firmemente con
alicates de punta de aguja.
Cierre la tapa.
Equipo de
inyección del
automóvil
Conector
· Se recomienda encarecidamente que el cable de pulsos de velocidad
esté conectado para conseguir una navegación precisa y un mejor
funcionamiento del interbloqueo.
· Si por alguna razón el cable de pulsos de velocidad no está diponible,
se recomienda usar el generador de pulsos (ND-PG1).
UNA MALA CONEXIÓN PUEDE OCASIONAR DAÑOS O LESIONES
GRAVES, COMO DESCARGAS ELÉCTRICAS, Y AFECTAR AL
FUNCIONAMIENTO DEL SISTEMA DE ANTIBLOQUEO DE FRENOS DEL
VEHÍCULO, A LA CAJA DE CAMBIOS AUTOMÁTICA Y AL INDICADOR
DEL VELOCÍMETRO DEL VEHÍCULO.
5 m
