Branchement du cordon d
’alimentation (2)
AVERTISSEMENT
ATTENTION
Remarque
AVERTISSEMENT
5 m
Rose (CAR SPEED SIGNAL INPUT)
Le système de navigation est raccordé ici afin de détecter la distance parcourue
par le véhicule. Raccordez toujours le circuit de détection de vitesse du véhicule
ou le générateur d’impulsions de vitesse ND-PG1, vendu séparément. Sans cette
connexion, le risque d’erreur d’affichage de la position augmente.
LE FIL VERT CLAIR DU CONNECTEUR D’ALIMENTATION
EST CONCU POUR DETECTER L’ETAT DE STATIONNEMENT
ET DOIT ETRE BRANCHE COTE ALIMENTATION
ELECTRIQUE DU CONTACTEUR DE FREIN A MAIN. UNE
CONNEXION OU UNE UTILISATION INAPPROPRIEES DE CE
FIL PEUVENT ETRE ILLEGALES A L’EGARD DE LA LOI EN
VIGUEUR ET RISQUENT D’ENTRAINER DES BLESSURES
SERIEUSES OU DES DOMMAGES.
Vert clair
Utilisé pour détecter l’état ON/OFF du frein à main. Ce conducteur doit être
raccordé sur l’alimentation du contacteur de frein à main.
Si cette connexion est omise ou mal faite, certaines fonctions du système de
navigation ne seront pas utilisables.
La position du circuit de détection de vitesse et la position du frein de
stationnement peuvent varier en fonction du modèle du véhicule. Pour
plus de détails, consultez votre revendeur Pioneer agréé ou un
installateur professionnel.

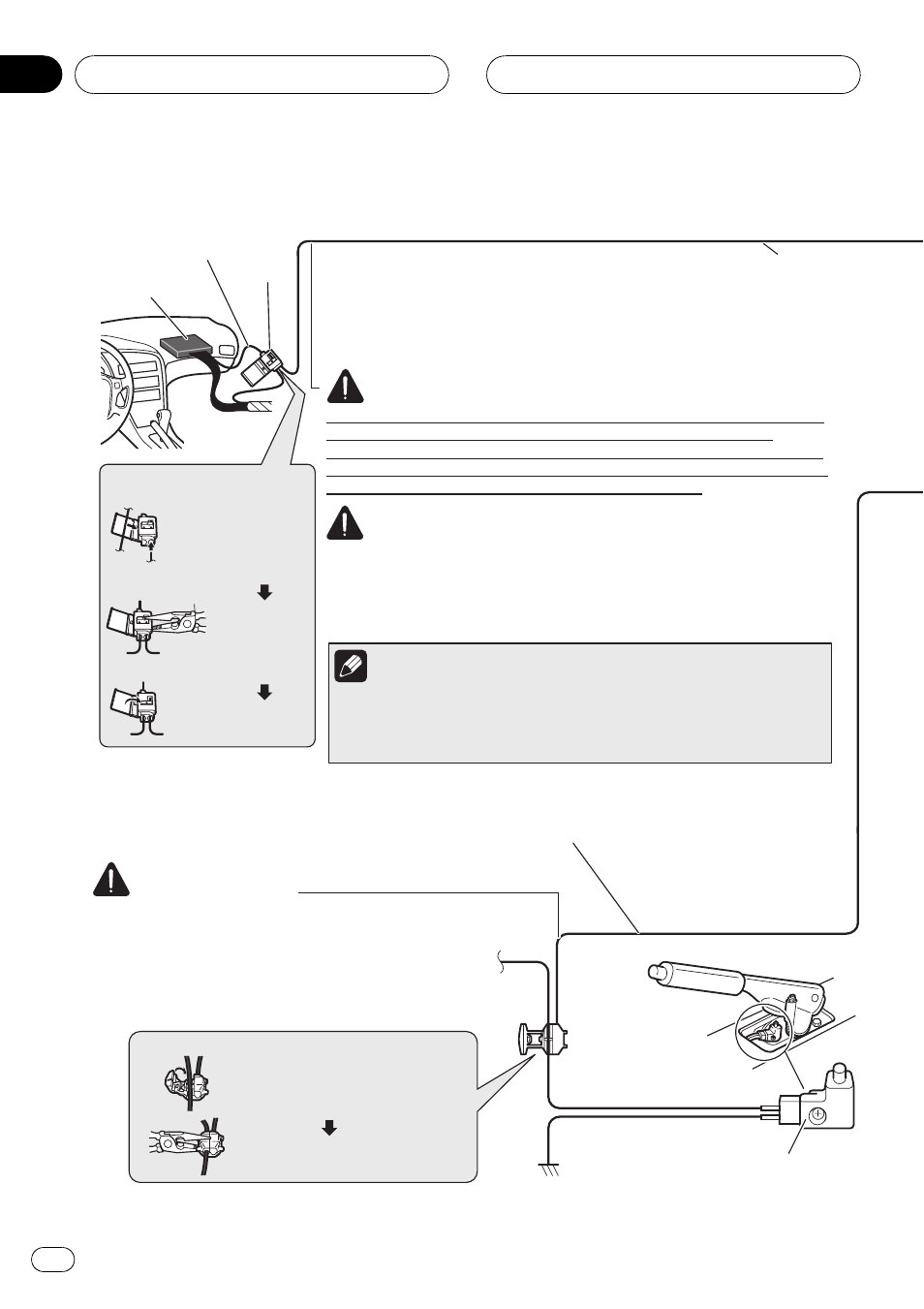

Conducteur de circuit de
détection de vitesse
Méthode de connexion
Méthode de connexion
Côté alimentation
Côté masse
Contacteur de frein à main
Passez le cordon-ral-
longe et le fil du circuit
de détection de vitesse
par ce trou.
Serrez
fermement avec
une pince à
mâchoires
pointues.
Attachez le fil d’alimentation du
contacteur de frein à main.
Serrez fermement avec une
pince à mâchoires pointues.
Fermez le
couvercle.
Ordinateur de
contrôle d’injection Connecteur
· Connectez le câble d’impulsion de vitesse pour garantir la précision de
la navigation et un fonctionnement optimal du verrouillage.
· Si pour une raison ou pour une autre, le câble d’impulsion de vitesse
est indisponible, il est recommandéd’utiliser le générateur
d’impulsions de vitesse (ND-PG1).
UNE CONNEXION INAPPROPRIEE RISQUE D’ENTRAINER DES DOMMAGES
SERIEUX OU DES BLESSURES DUES A UN CHOC ELECTRIQUE, DES
INTERFERENCES AVEC LE FONCTIONNEMENT DU SYSTEME DE FREINAGE
ANTIBLOCAGE DU VEHICULE, AVEC LA BOITE DE VITESSE AUTOMATIQUE
ET AVEC LES INDICATIONS DU COMPTEUR DE VITESSE.
