Antes de instalar esta unidad
de navegación

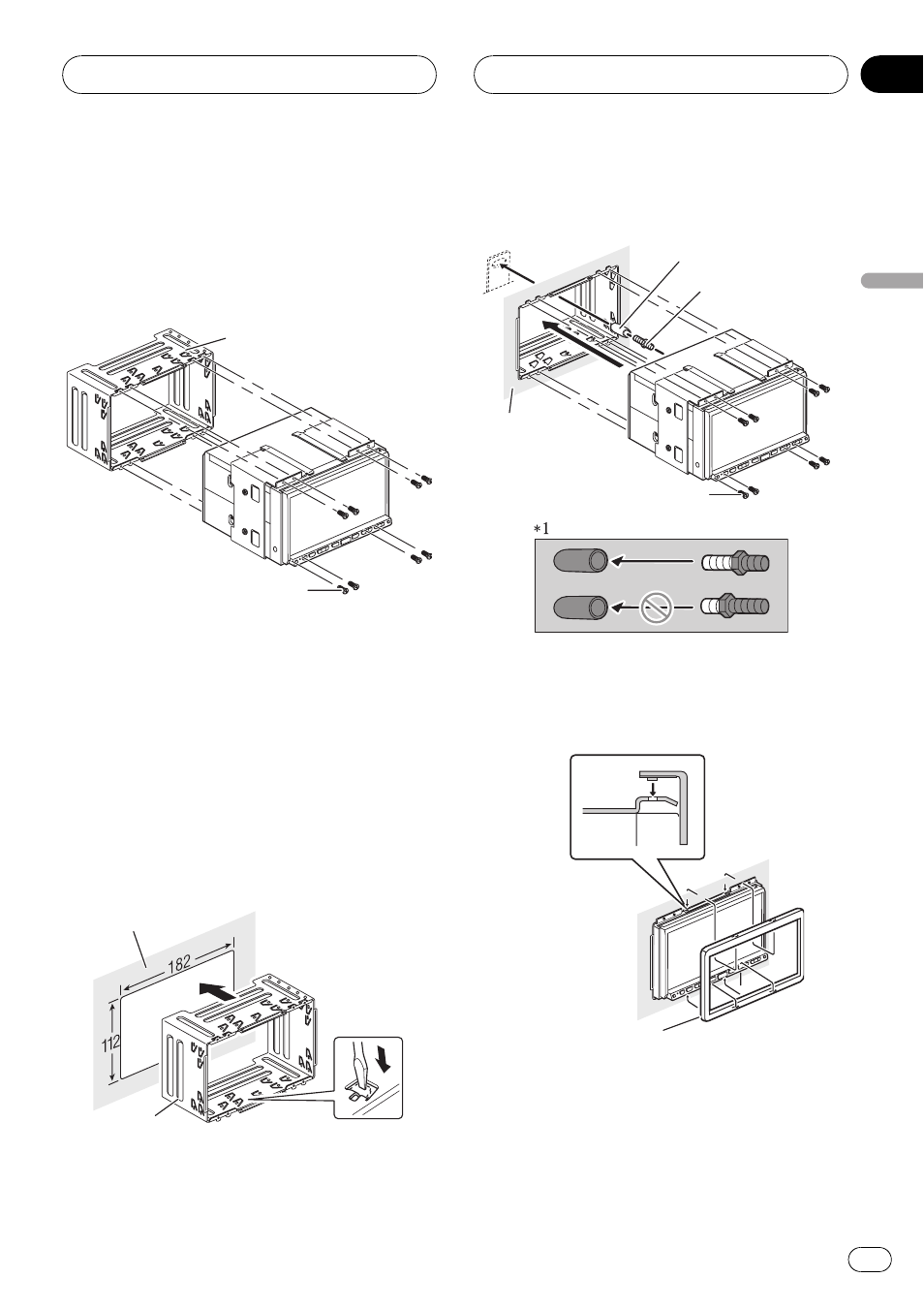

% Retire el soporte.
Afloje los tornillos (3 mm × 6 mm) para retirar
el soporte.
Soporte
Tornillo (3 mm 6 mm)
Instalación con el soporte y el
soporte lateral
1 Instale el soporte en el salpicadero.
Tras introducir el soporte en el salpicadero, se-
leccione y doble las pestañas de acuerdo con
el grosor del material del salpicadero. (Instale
esta unidad de navegación lo más firme posi-
ble utilizando las pestañas superior e inferior.
Para asegurar esta unidad de navegación,
doble las pestañas 90 grados.)
Salpicadero
Soporte
2 Instale esta unidad de navegación y
apriete los tornillos.
Salpicadero
Tornillo (3 mm 6 mm)
Cojinete de goma*1
Tornillo de doble
punta
Asegúrese de conectar el cojinete de goma al
extremo largo del tornillo de doble punta.
3 Coloque el anillo embellecedor.
Anillo embellecedor
