Avant de raccorder ce produit
! Ce produit est destiné aux véhicules avec
une batterie de 12 V, avec pôle négatif à la
masse. Contrôlez la tension de la batterie
de votre véhicule avant l
’installation.

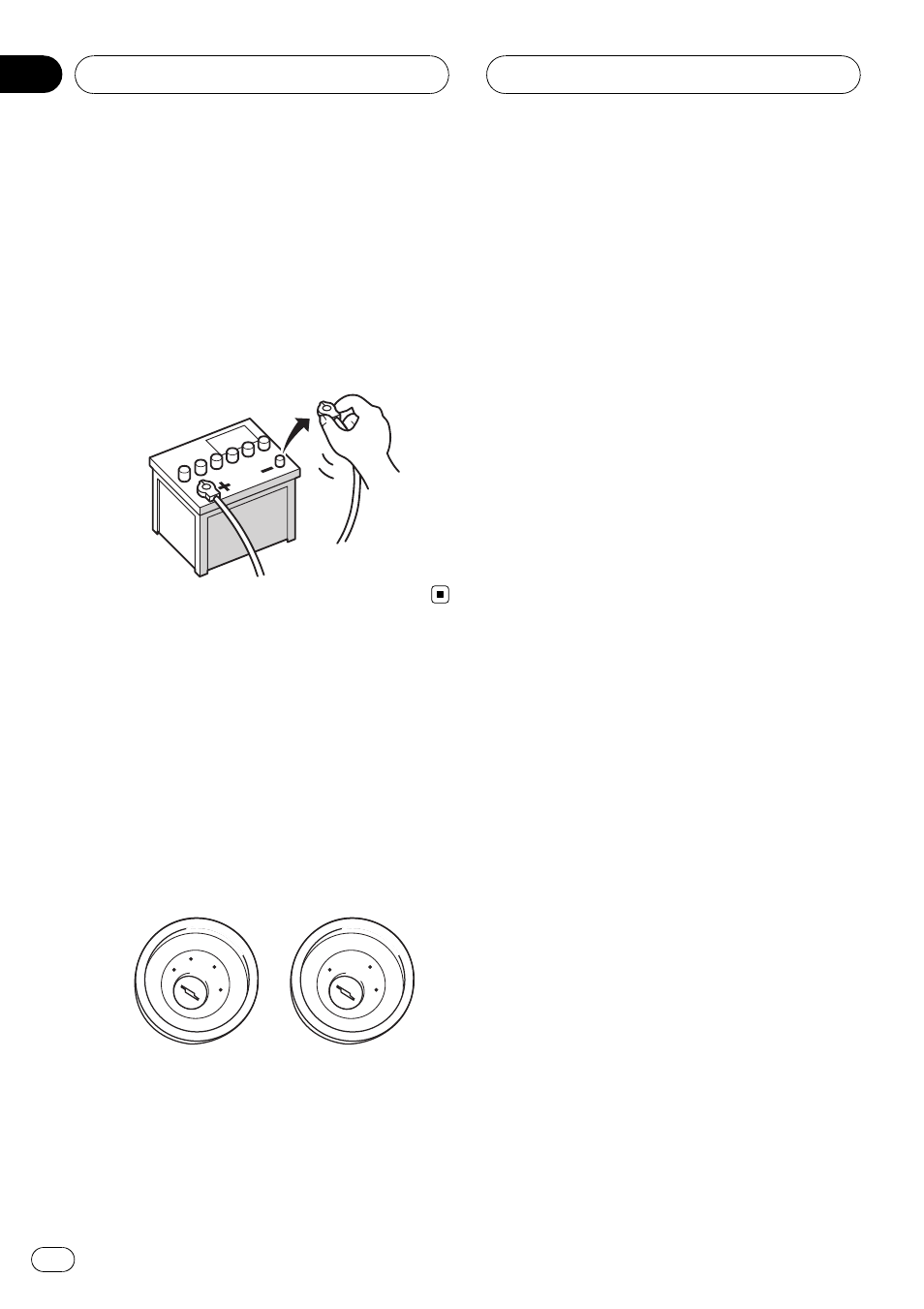

! Afin d’éviter tout risque de court-circuit, dé-
branchez le câble de la borne négative (
–)
de la batterie avant de commencer la pose.
Pour éviter toute
détérioration
! Pour débrancher un connecteur, tirez le
connecteur proprement dit et non son fil
pour éviter de l
’arracher.
! Ce produit ne peut pas être installé dans
un véhicule qui ne possède pas de position
ACC (accessoire) sur le commutateur d
’al-
lumage.
ACC ON
S
TA
RT
O
FF
ON
S
TA
RT
O
FF
Position ACC Pas de position
ACC
! Pour remplacer un fusible, utilisez unique-
ment le calibre indiqué sur le porte-fusible.
! Pour éviter un court-circuit, recouvrez tout
fil débranché avec du ruban isolant. Les fils
de haut-parleur non utilisés doivent être
isolés. Ils risquent sinon de provoquer un
court-circuit.
! Raccordez les connecteurs de même cou-
leur au port de couleur correspondant,
c
’est-à-dire le connecteur bleu au port bleu,
le noir au noir, etc.
! Pour raccorder l’amplificateur de puis-
sance à d
’autres unités, veuillez vous repor-
ter au manuel d
’utilisation concerné.
! Un circuit BPTL unique étant employé, ne
reliez pas directement l
’extrémité du fil
conducteur de haut-parleur
* ou ne reliez
pas les extrémités des fils conducteurs de
haut-parleur
* ensemble. Veillez à relier
l
’extrémité * du fil conducteur de haut-par-
leur à l
’extrémité * du fil conducteur de
haut-parleur de ce système de navigation.
! Si la fiche femelle RCA de ce produit ne va
pas être utilisée, ne pas retirer les capu-
chons fixés à l
’extrémité du connecteur.
! Les haut-parleurs raccordés à cette unité
de navigation doivent avoir une puissance
minimale de 50 W, et une impédance de 4
à 8 ohms. Si ces valeurs ne sont pas res-
pectées, les composants des haut-parleurs
peuvent chauffer en émettant de la fumée,
prendre feu, ou être endommagés.
Remarque concernant le câble bleu
! Un signal est sorti par le câble bleu pour
commander l
’antenne de votre véhicule. La
synchronisation dépend du réglage. (Pour
en savoir plus sur le changement du mode
[
Auto ANT], reportez-vous au manuel de
fonctionnement.)
! Lorsque le mode [Auto ANT] est réglé sur
[ Radio], l
’antenne du véhicule peut être es-
camotée ou éteinte en suivant les instruc-
tions ci-dessous.
— Changer la source de la radio (AM ou
FM) par une autre source
— Éteindre la source
Branchement du système
