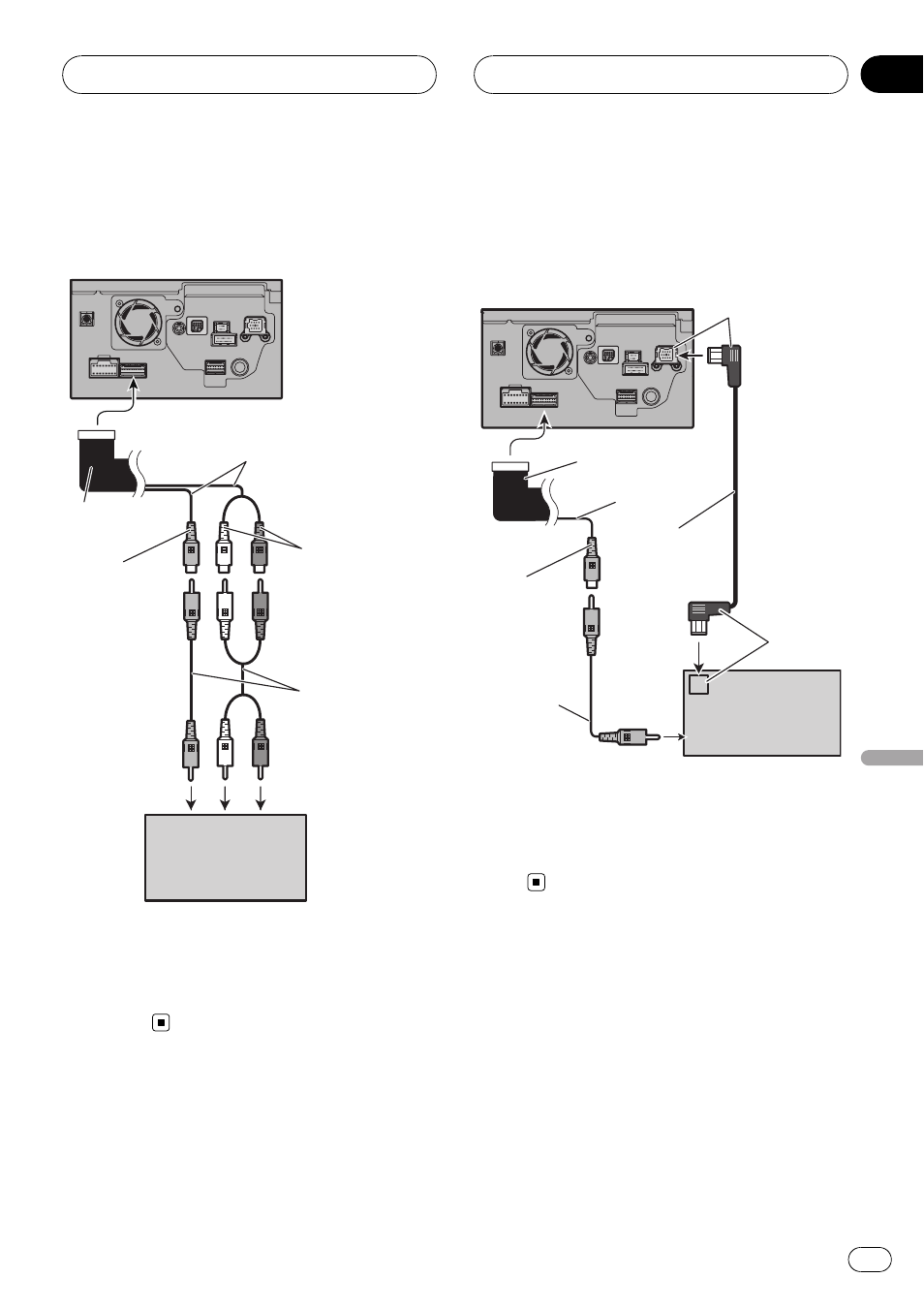

Quando si collega il
componente video esterno
20 cm
Alle uscite audio
Giallo
(VIDEO INPUT)
Connettore RCA 1
Cavi RCA
(venduto
separatamente)
All’uscita video
Rosso, bianco
(AUDIO INPUT)
L’unità di navigazione
Componente video
esterno (venduto
separatamente)
! E’ necessario impostare [AV Input] in [Sy-
stem Settings] su [Video] quando si colle-
ga il componente video esterno. (Per
dettagli, si rimanda al manuale di funziona-
mento.)
Quando si collega l
’unità
esterna munita di sorgente
video
20 cm
Giallo
(VIDEO INPUT)
Cavo IP-BUS
(venduto
separatamente
Cavo RCA
(venduto
separatamente)
All’uscita video
Nero All’uscita
IP-BUS
L’unità di navigazione
Connettore RCA 1
Unità esterna
Pioneer (venduta
separatamente)
Blu
! E’ necessario impostare [AV Input] in [Sy-
stem Settings] su [EXT] quando si collega
il componente video esterno. (Per dettagli,
si rimanda al manuale di funzionamen-
to.)
Collegamento del sistema
It
133
Sezione
Italiano
02
