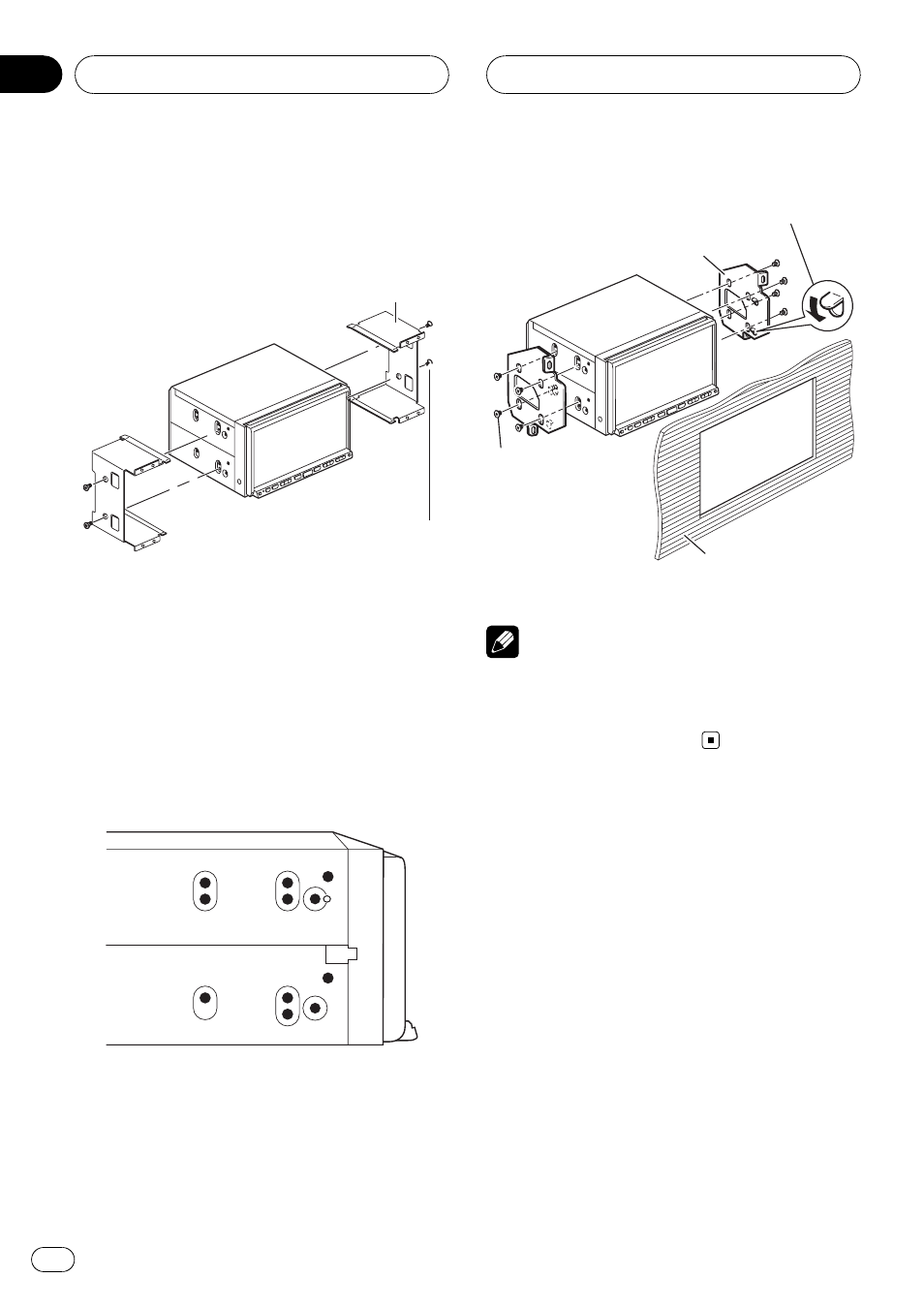

Installazione usando i fori delle viti
sul lato del unità di navigazione
1 Rimuovere le staffe laterali.
Staffa laterale
Vite per il fissaggio della
staffa laterale
(5 mm 6 mm)
2 Fissaggio del unità di navigazione alla
staffa di montaggio radio alla fonte.
Posizionare l
’unità di navigazione in modo che
i suoi fori delle viti siano allineati con i fori
delle viti della staffa, e serrare le viti in 3 o 4
punti su ciascun lato.
Usare le viti di fermo (5 mm × 6 mm) o le viti a
testa piatta (5 mm × 6 mm), a seconda della
forma dei fori della vite della staffa.
Vite di fermo o vite a
testa piatta
Assicurarsi di usare
le viti in dotazione
con questo sistema di
navigazione.
Staffa di montaggio
radio alla fonte
Se il nottolino è d’intralcio,
piegarlo verso il basso
Cruscotto o console
Nota
In alcuni tipi di automobili, potrebbe verificarsi
una discrepanza tra l
’unità di navigazione e il cru-
scotto. Se ciò accade, utilizzare la cornice in dota-
zione per colmare la lacuna.
