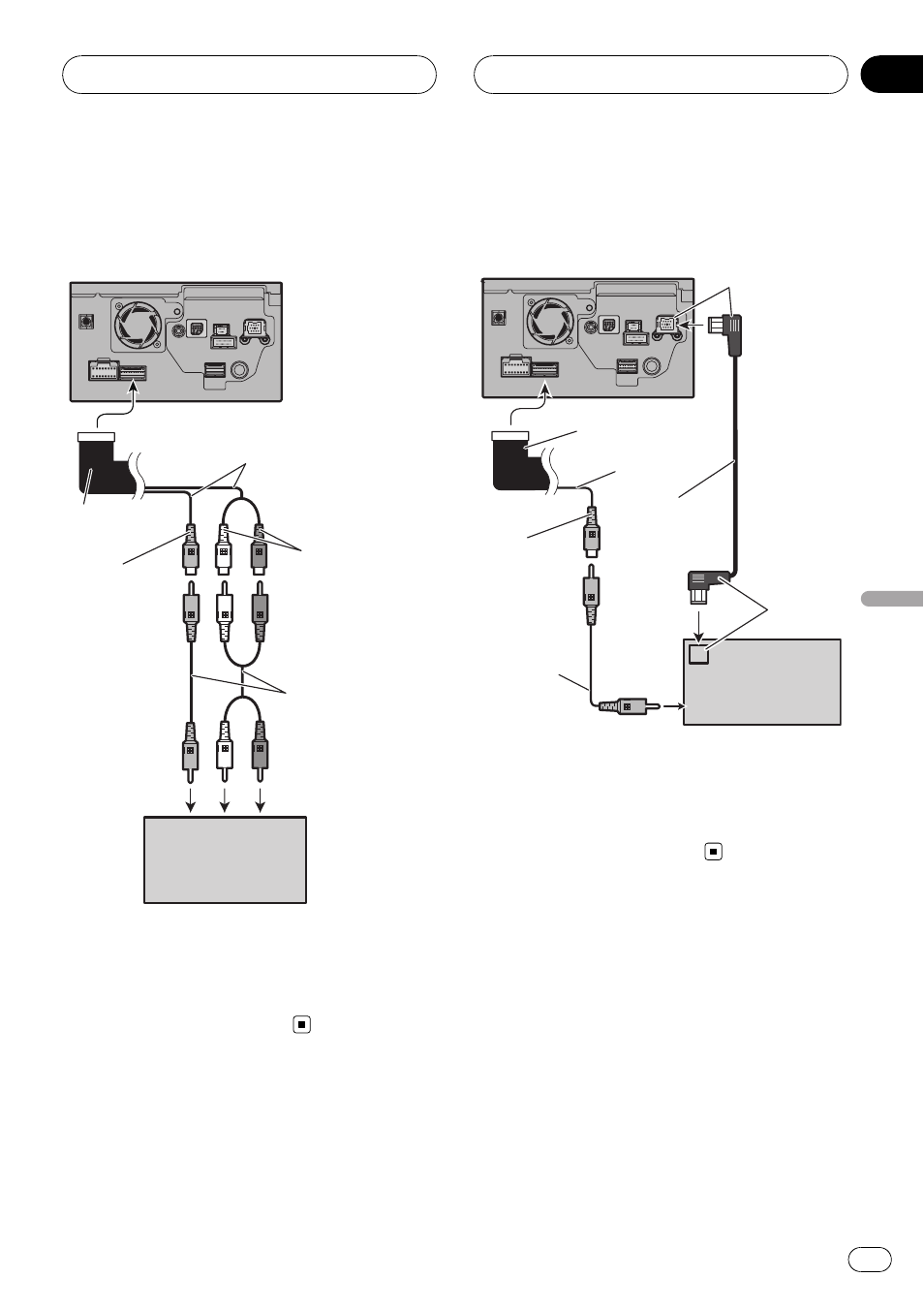

Branchement d
’un appareil
vidéo externe
20 cm
Aux sorties audio
Câble à fiches Cinch
(RCA)
(vendu séparément)
A la sortie vidéo
Rouge, blanc
(AUDIO INPUT)
Jaune
(VIDEO INPUT)
Connecteur RCA 1
Unité de navigation
Composant vidéo
externe
(vendu séparément)
! Il est nécessaire de régler [AV Input] dans
[ System Settings] sur [Video] lors de la
connexion d
’un appareil vidéo extérieur.
(Pour en savoir plus, reportez-vous au ma-
nuel de fonctionnement.)
Branchement de l
’unité
externe avec source vidéo
20 cm
Jaune
(VIDEO INPUT)
Câble IP-BUS
(vendu
séparément)
Câble à fiches
Cinch (RCA)
(vendu
séparément)
A la sortie vidéo
A la sortie
IP-BUS
Unité de navigation
Noir
Connecteur RCA 1
Unité externe Pioneer
(vendue séparément)
Bleu
! Il est nécessaire de régler [AV Input] dans
[ System Settings] sur [EXT] lors de la
connexion d
’un appareil vidéo extérieur.
(Pour en savoir plus, reportez-vous au ma-
nuel de fonctionnement.)
Branchement du système
Fr
105
Section
Français
02
