Opmerking
BELANGRIJK
20 cm
RCA-
connector 2
5 m
Stroomsnoer
Paars/wit (REVERSEGEAR SIGNAL INPUT)
Via deze draad wordt aan het navigatiesysteem
doorgegeven of de auto vooruit of achteruit
rijdt. U dient de paars/witte draad te verbinden
met de draad waarvan de spanning verandert
wanneer de schakelhendel in de achteruit
wordt gezet. Als de sensor niet is aangesloten,
kan deze wellicht niet goed waarnemen of uw
voertuig voor- of achteruit rijdt. De positie van
uw voertuig zoals waargenomen door de
sensor kan in dit geval afwijken van de actuele
positie.
Als de ND-PG1 snelheidsimpulsgenerator
(afzonderlijk verkrijgbaar) wordt gebruikt, moet erop
worden gelet dat deze kabel wordt aangesloten.
Wanneer u een achteruitkijkcamera gebruikt, zorg
er dan voor dat deze kabel is aangesloten. Anders
kunt u niet overschakelen op het beeld van de
achteruitkijkcamera.
Gebruik alleen het meegeleverde verlengsnoer. Het gebruik van
een ander verlengsnoer kan leiden tot brand, rook en/of
beschadiging van dit navigatiesysteem.

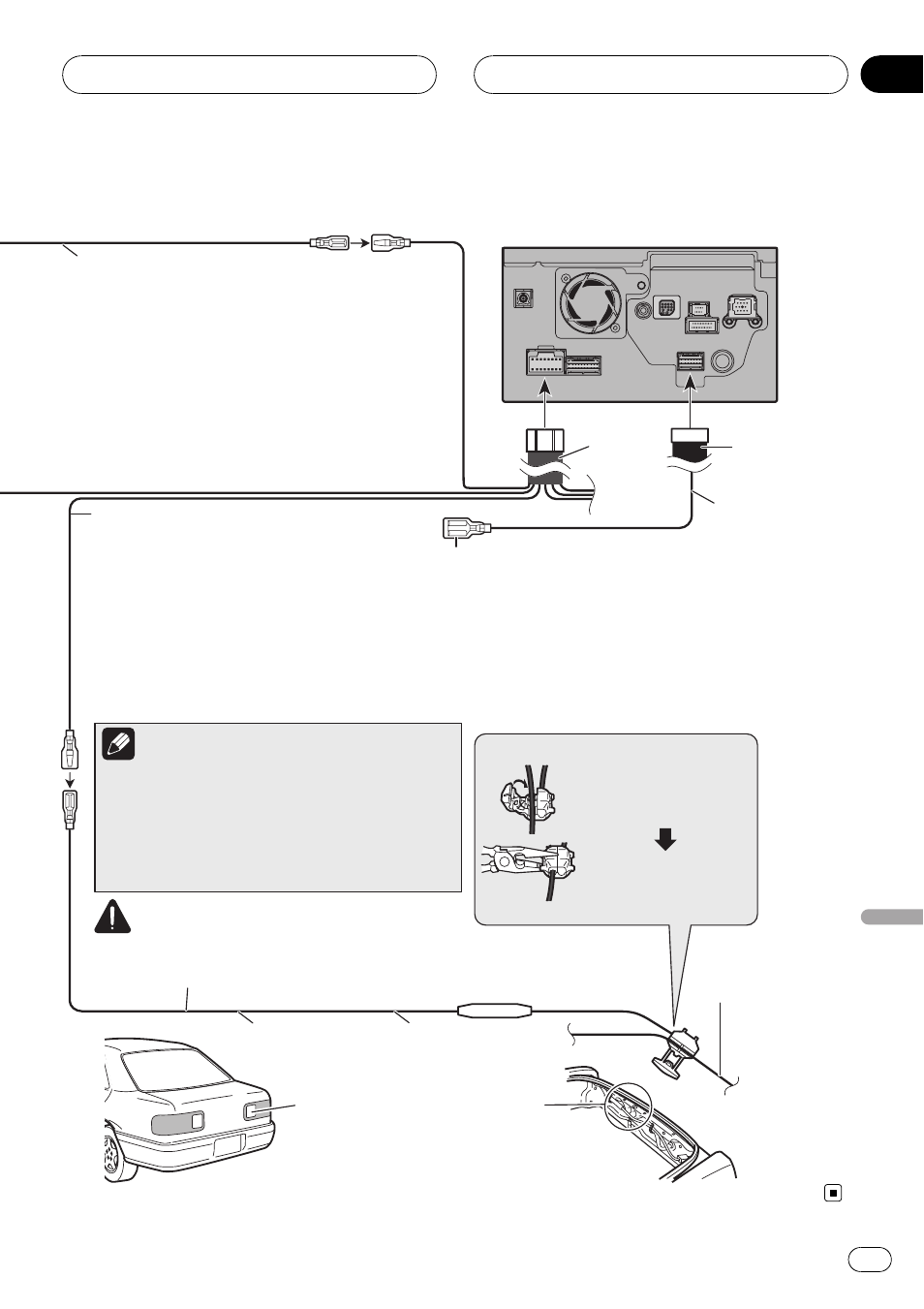

Aansluitmethode
Kijk waar het achteruitrijlicht van
uw auto is (het licht dat gaat
branden wanneer de schakelhendel
in de achteruit [R] wordt gezet) en
zoek de draad van het
achteruitrijlicht in de kofferruimte.
Verlengsnoer
(voor achteruit-signaal)
Verlengsnoer
(voor snelheidssignaal)
De navigatie-eenheid
Zekeringweerstand
Draad van
achteruitrijlicht
Klem de draad van het
achteruitrijlicht in de
stekker vast.
Maak de stekkerhelften
met een kabeltang
dicht.
Geel/zwart (GUIDE ON)
Ingeval dit navigatiesysteem in combinatie wordt gebruikt
met het andere Pioneer audiotoestel voor het voertuig en de
stereo van de auto geel/zwarte draden heeft, sluit de
toestellen dan aan op deze draden. Hierdoor wordt het
volume van de stereo-installatie in het voertuig automatisch
zachter wanneer;
- de stembegeleiding klinkt.
- de mobiele telefoon wordt gebruikt via Bluetooth apparatuur.
- u via spraak het systeem bedient.
Aansluitingen
