Avant d
’installer cette unité de
navigation
% Retirer le support.

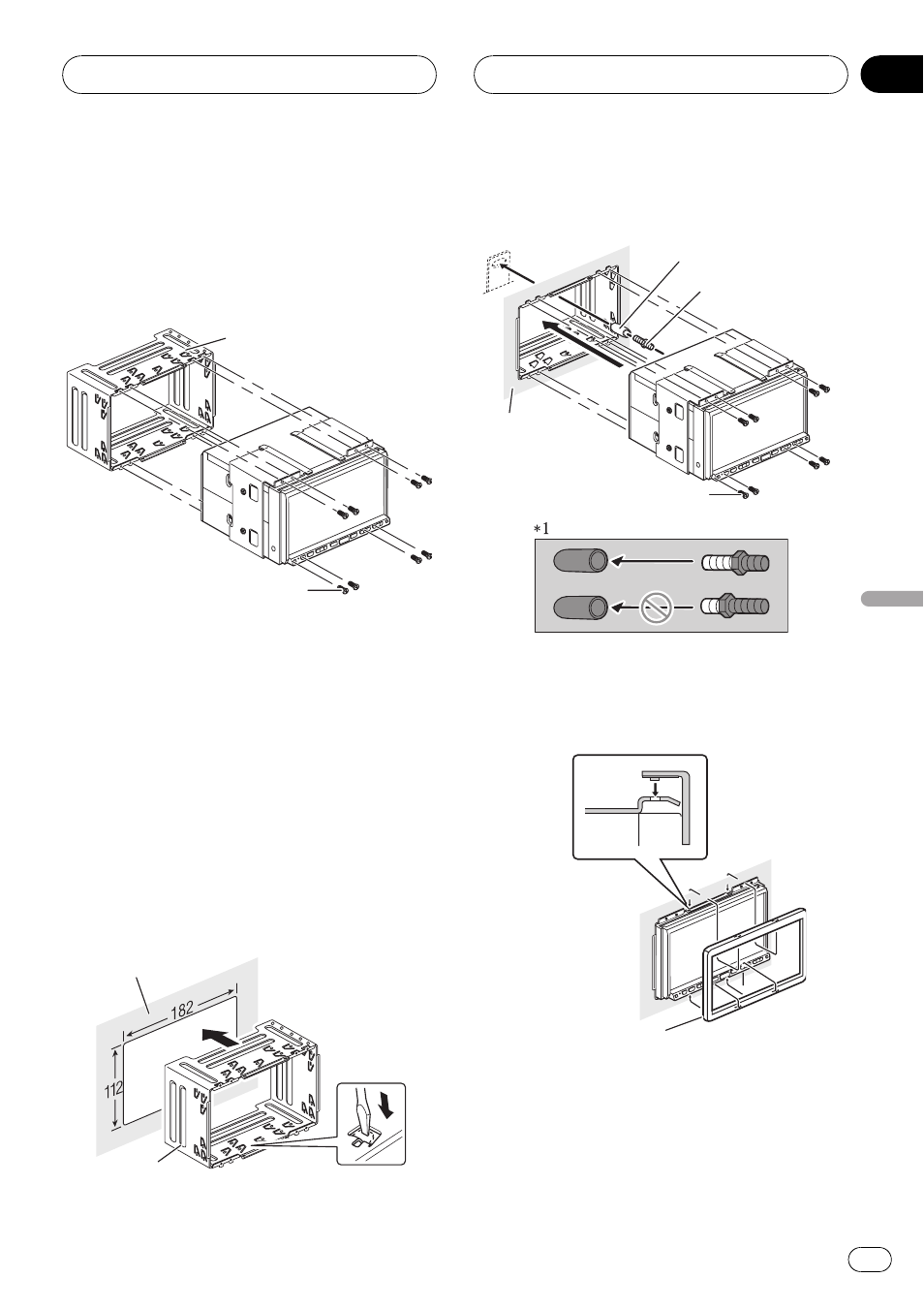

Dévisser les vis (3 mm × 6 mm) pour retirer le
support.
Support
Vis (3 mm 6 mm)
Installation avec le support et
le support latéral
1
Installer le support sur le tableau de
bord.
Après avoir inséré le support sur le tableau de
bord, sélectionnez et courbez les languettes
en fonction de l
’épaisseur du matériau du ta-
bleau de bord. (Installez l
’unité de navigation
aussi solidement que possible en utilisant les
languettes supérieures et inférieures. Pour
fixer l
’unité de navigation, courbez les languet-
tes de 90 degrés.)
Tableau de bord
Support
2
Installez cette unité de navigation et
fixez les vis.
Tableau de bord
Vis (3 mm 6 mm)
Bague de caoutchouc*1
Vis à double
extrémité
Veillez à attacher la bague de caoutchouc à
l
’extrémité longue de la vis à double extrémité.
3
Attacher l
’anneau de garniture.
Anneau de garniture
Installation
