Instalación utilizando los
orificios del tornillo al lado de
la unidad de navegación

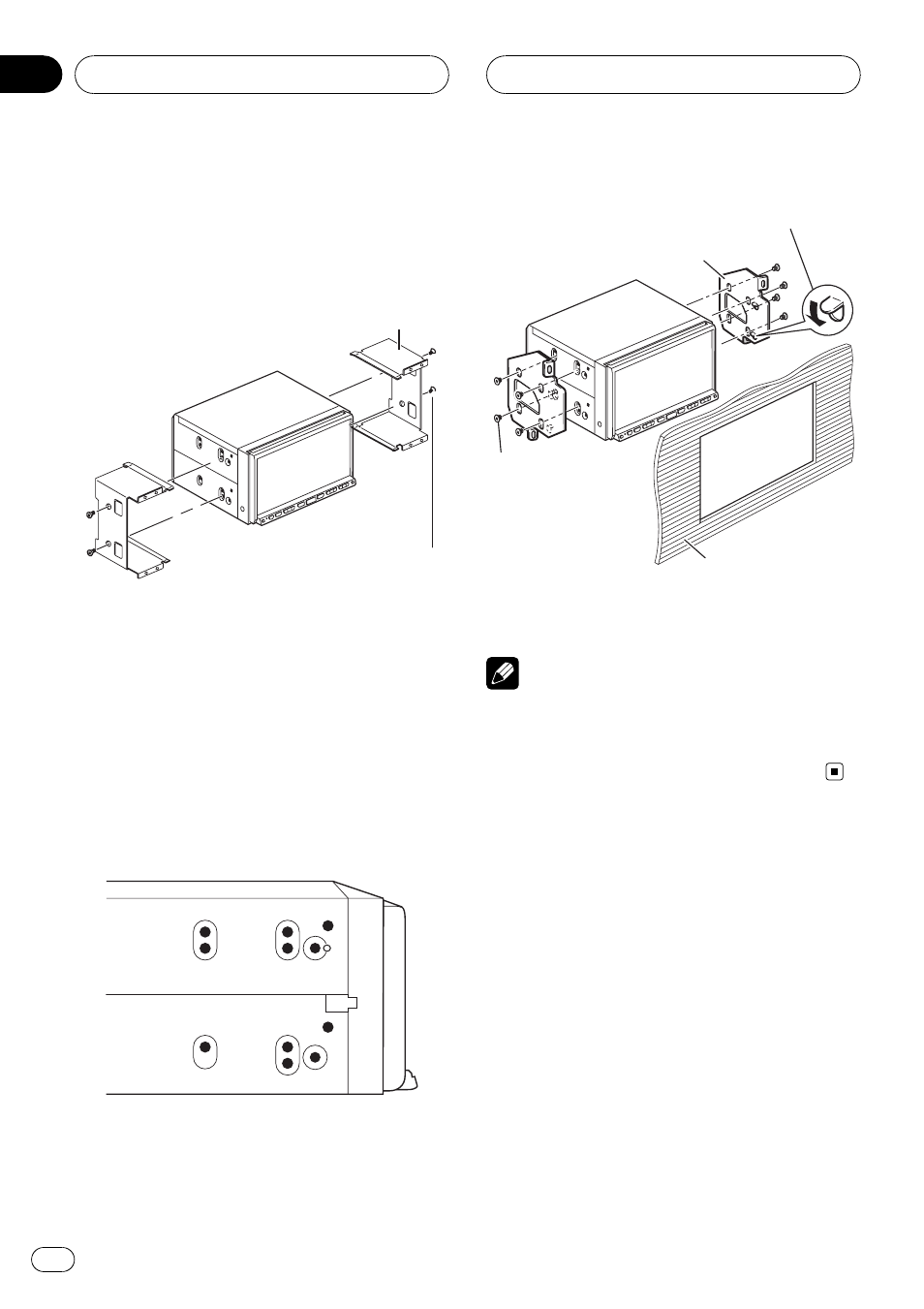

1 Retire los soportes laterales.
Soporte lateral
Tornillo para fijar el soporte lateral
(5 mm 6 mm)
2 Fijar la unidad de navegación al soporte
de montaje de radio de fábrica.
Coloque la unidad de navegación de forma
que los orificios de su tornillo estén alineados
con los orificios del tornillo del soporte, y
apriete los tornillos en 3 o 4 lugares a cada
lado.
Utilice los tornillos de unión (5 mm × 6 mm) o
los tornillos de superficie plana (5 mm ×
6 mm), dependiendo de la forma de los orifi-
cios del tornillo del soporte.
Tornillo de unión o
tornillo de cabeza
embutida
Asegúrese de utilizar
los tornillos
proporcionados con
este sistema
de navegación.
Soporte de montaje de radio de
fábrica
Si el trinquete está en
medio, dóblelo hacia abajo
Salpicadero o consola
Nota
En algunos tipos de automóviles, puede producir-
se una discrepancia entre la unidad de navega-
ción y el salpicadero. Si ocurre esto, utilice el
marco proporcionado para rellenar el hueco.
Instalación
Es
54
Sección
03
