Ge
Deutsch
Technische Daten
Allgemeines
Stromversorgung . . . . . . . . . . . . . . 220 V bis 240 V Wechselspannung, 50 Hz/60 Hz
Leistungsaufnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 W
Leistungsaufnahme (Bereitschaft) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,8 W
Gewicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,3 kg
Abmessungen . . . . . . . . . . . . . . . . . . . . . . . 420 mm (B) x 102 mm (H) x 314 mm (T)
Betriebstemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +5 °C bis +35 °C
Betriebsluftfeuchtigkeit. . . . . . . . . . . . . . . . 5 % bis 85 % (keine Kondensatbildung)

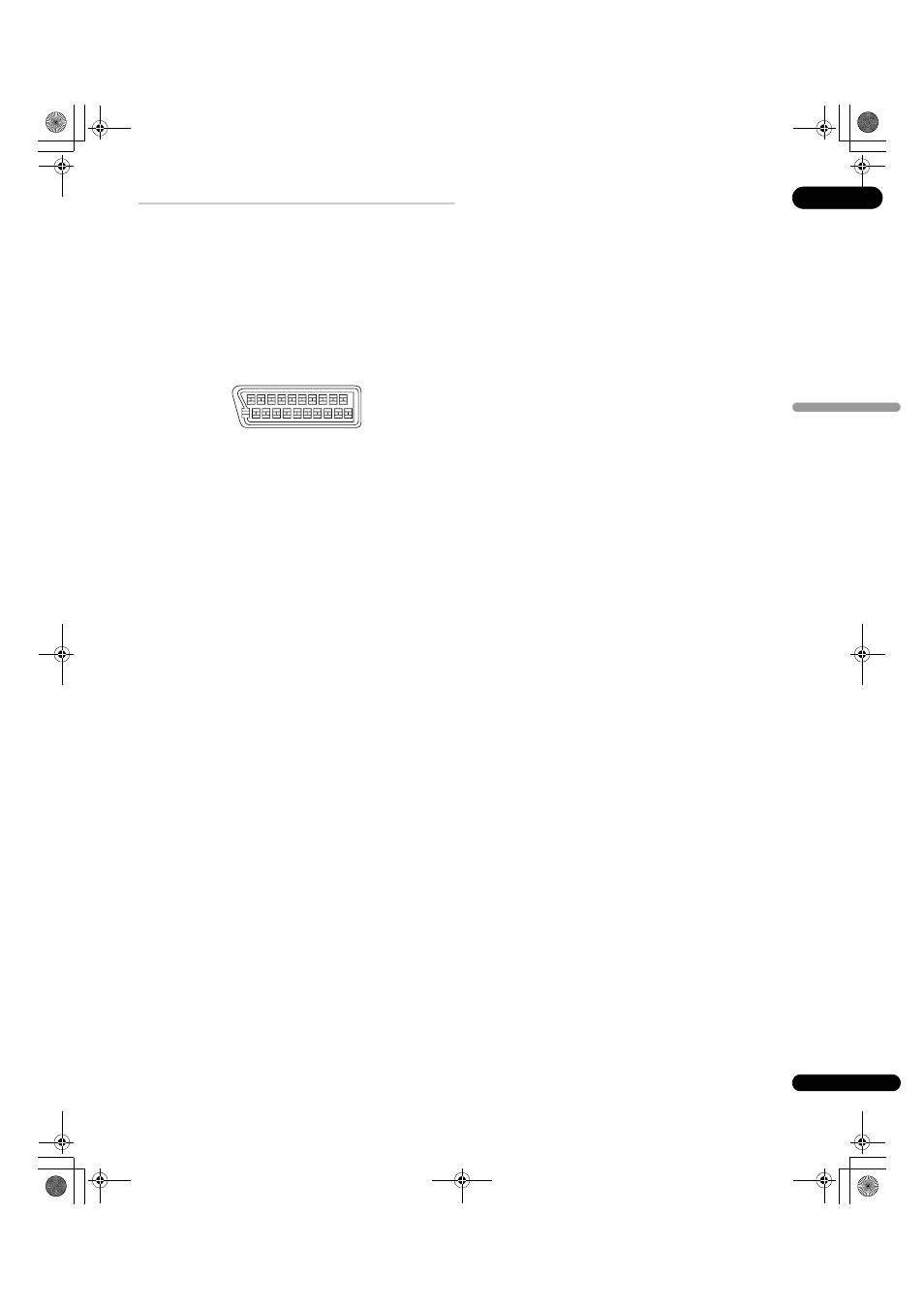

AV-Buchse (Stiftbelegung der 21-poligen Buchse)
AV-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-polige Buchse
Diese Buchse liefert die Video- und Audiosignale und kann an einen kompatiblen
Farbfernseher oder Monitor angeschlossen werden.
Stift-Nr.
1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Audio 2/R Ausg.
3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Audio 1/L Ausg.
4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ERDE
7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-Ausg.
8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Status
11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-Ausg.
15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . R-Ausg.
17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ERDE
19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Video out (Videoausgang)
21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ERDE
HDMI-Ausgabe
HDMI-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Pin
Komponenten-Videoausgang
Y (Luminanz) – Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vss (75 Ω)
P
B
(Farbsignal) – Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,7 Vss (75 Ω)
P
R
(Farbsignal) – Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,7 Vss (75 Ω)
Buchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cinch
S-Videoausgabe
Y (Luminanz) – Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vss (75 Ω)
C (Farbsignal) – Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . .286 mVss (75 Ω)
Buchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S-Video
Videoausgabe
Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vss (75 Ω)
Buchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cinch
Audioausgabe (1 Stereopaar)
Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Während Audioausgabe
200 mVrms (1 kHz, –20 dB)
Anzahl der Kanäle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Buchsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cinch
Audioausgabe (Mehrkanal/L, R, C, SW, SL, SR)
Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Während Audioausgabe
200 mVrms (1 kHz, –20 dB)
Anzahl der Kanäle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Buchsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Cinch
Audiodaten
Frequenzgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Hz bis 44 kHz
Signalrauschabstand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118 dB
Dynamikumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108 dB
Gesamtklirrfaktor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,0010 %
Gleichlaufschwankungen . . . . . . Messgrenze (±0,001 % W. PEAK) oder niedriger
Digitalausgabe
Koaxialer Digitalausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Cinch
Optischer Digitalausgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Optisch
Sonstige Buchsen
Control In . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Minibuchse (3,5 ø)
Mitgeliefertes Zubehör
Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
AA/R6P-Trockenbatterien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Audiokabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Videokabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Netzkabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Garantiekarte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Bedienungsanleitung
Änderungen der technischen Daten und des Designs dieses Geräts im Sinne des
technischen Fortschritts bleiben jederzeit vorbehalten.
Veröffentlicht von Pioneer Corporation.
Urheberrechtlich geschützt © 2007 Pioneer Corporation.
Alle Rechte vorbehalten.
20 18 16 14 12 10 8 6 4 2
21 19 17 15 13 11 9 7 5 3 1
