Kapitel 2
Anschlüsse

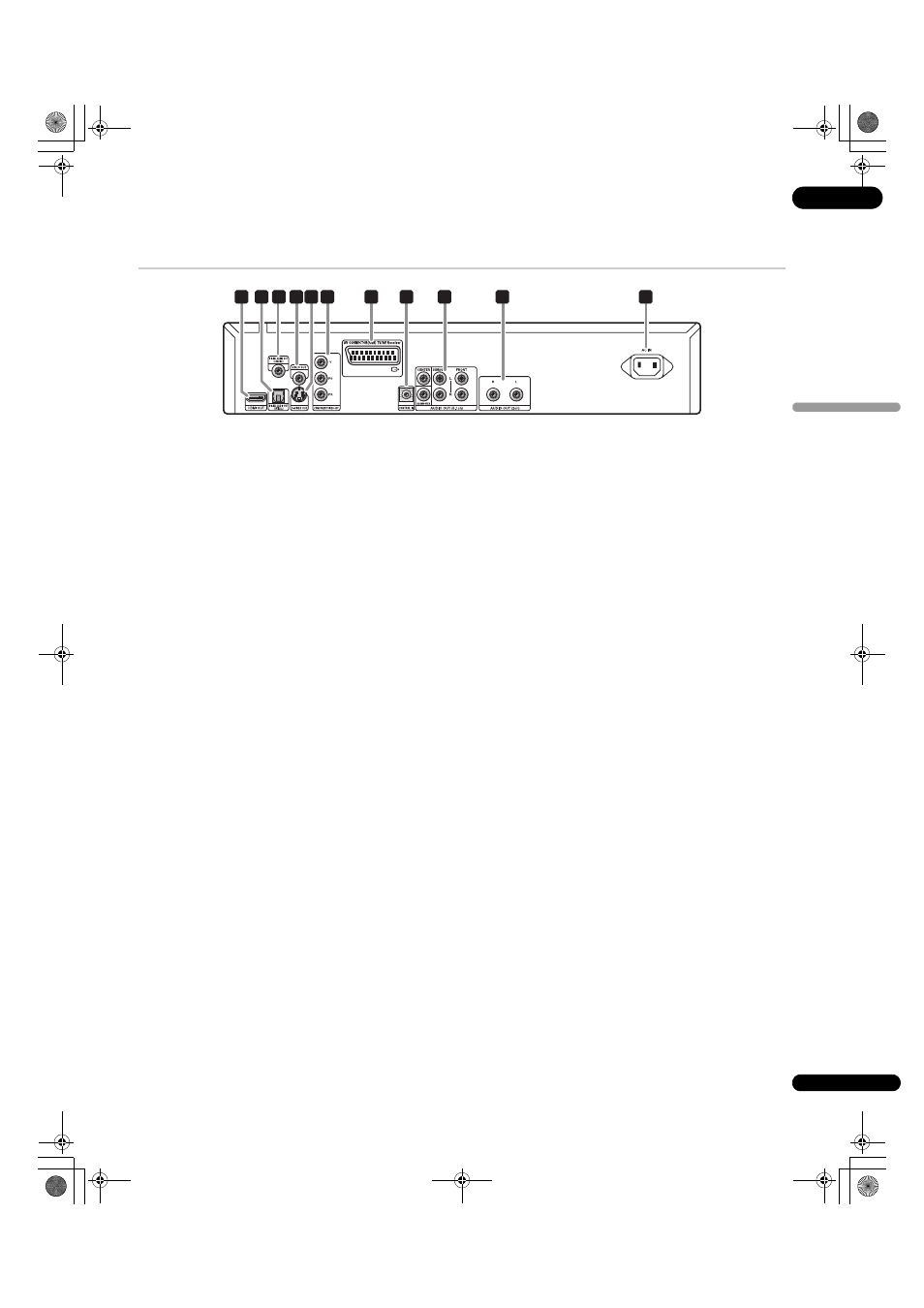

Rückwand
1 HDMI OUT
HDMI-Ausgang mit hochqualitativer Schnittstelle zur digitalen
Audio- und Videowiedergabe (Seite 14).
2 DIGITAL AUDIO OUT OPTICAL
Digitaler optischer Audioausgang zum Anschluss an einen PCM-,
Dolby Digital- und/oder DTS-kompatiblen AV-Receiver (Seite 13).
3 DIGITAL AUDIO OUT COAXIAL
Digitaler koaxialer Audioausgang zum Anschluss an einen PCM-,
Dolby Digital- und/oder DTS-kompatiblen AV-Receiver (Seite 13).
4 VIDEO OUT
Videoausgang (FBAS), den Sie über das mitgelieferte Videokabel an
Ihr Fernsehgerät oder Ihren AV-Receiver anschließen können
(Seite 10).
5 S-VIDEO OUT
S-Videoausgang, den Sie anstelle der Buchsen VIDEO OUT
verwenden können (Seite 11).
6 COMPONENT VIDEO OUT
Hochqualitativer Videoausgang zum Anschluss an ein
Fernsehgerät, einen Monitor oder AV-Receiver mit
Komponenten-Videoeingängen.
Verwenden Sie für diesen Anschluss ein handelsübliches
Dreiweg-Komponenten-Videokabel (Seite 11).
7 AV CONNECTOR (RGB) TV/AV Receiver
Audio-/Video-SCART-AV-Ausgabebuchse zum Anschluss an ein
Fernsehgerät oder sonstiges Gerät mit SCART-Buchse. Der
Videoausgang kann zwischen Video, S-Video und RGB
umgeschaltet werden (Seite 11).
8 CONTROL IN
Zur Steuerung dieses Players vom Fernbedienungssignal-Sensor
einer anderen Pioneer-Komponente mit
CONTROL OUT-Buchse
und der Kennzeichnung . Schließen Sie CONTROL OUT der
anderen Komponente mit dem Ministeckerkabel an CONTROL IN
dieses Players an (Seite 13).
9 AUDIO OUT (5.1ch)
Analoge Audio-Mehrkanalausgänge (5.1ch) zum Anschluss an
einen AV-Receiver mit analogen Audio-Mehrkanaleingängen
(Seite 12).
10 AUDIO OUT (2ch)
Analoge Stereo-Audioausgänge zum Anschluss an Ihr
Fernsehgerät, Ihren AV-Receiver oder Ihr Stereosystem (Seite 10).
11 AC IN
Schließen Sie hier das mitgelieferte Netzkabel an und dann dieses in
eine Netzsteckdose.
2 3 4 6 7 8 9 10 11 5 1
