7. HYDRA-Gauge con contactos eléctricos
7.4 Datos técnicos Contacto electrónico modelo 830 E
Rango de tensiones de servicio DC 10 ... 30 V
Ondulación residual máx. 10 %
Corriente en vacío ≤ 10 mA
Corriente de conmutación ≤ 100 mA
Corriente residual ≤ 100 mA
Función del elemento de
conmutación
Contacto normalmente abierto
Tipo de salida Transistor PNP
Caída de tensión (con I máx.) ≤ 0,7 V
Protección contra inversión de
polaridad
condiciona U
B
(nunca conectar las salidas 3 ó 4
directamente al polo negativo)
Antiinducción 1 kV, 0,1 ms, 1 kΩ
Frequencia de oscilación aprox. 1000 kHz
CEM conforme a EN 60947-5-2
Condiciones ambientales y
temperatura ambiente
dependiendo del instrumento de medición
Instalación en la fábrica directamente en el instrumento de medición,
máx. 2 contactos eléctricos por instrumento de medición
7.5 Ajuste de los indicadores de
valor nominal
El ajuste de los valores nominales se
hace a través del cierre de ajuste en
la mirilla, utilizando la llave de ajuste
(incluido en el suministro).

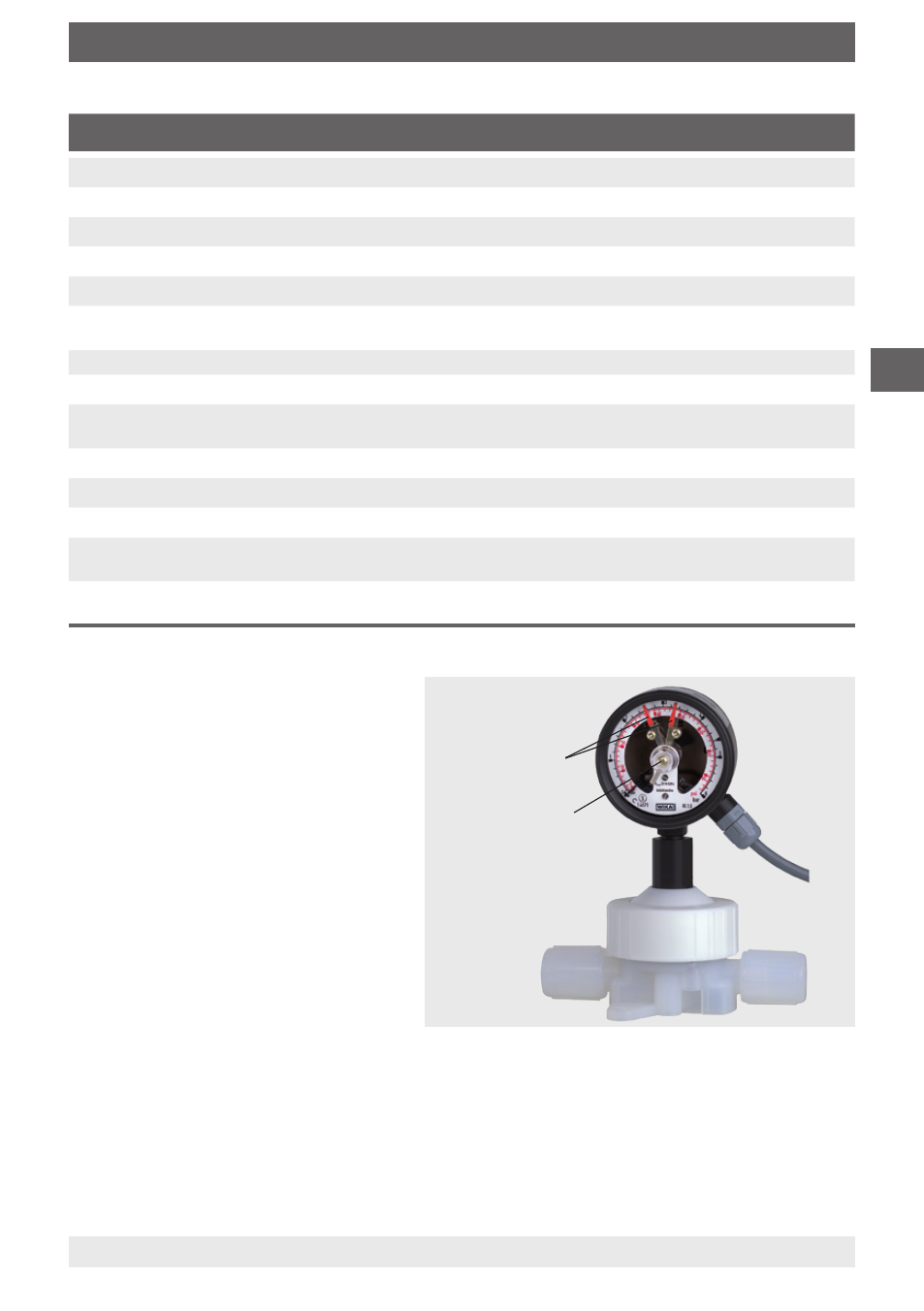

Cierre de ajuste
Indicador de
valor nominal
Los indicadores de valor nominal de los contactos de alarma pueden ajustarse en toda la
escala. Por razones de precisión de conmutación y vida útil de los sistemas mecánicos
de medición, se recomienda fijar los puntos de conmutación entre el 10 % y el 90 % del
alcance de medición.
