6. Inbetriebnahme ... / 7. HYDRA-Gauge mit Schaltkontakten

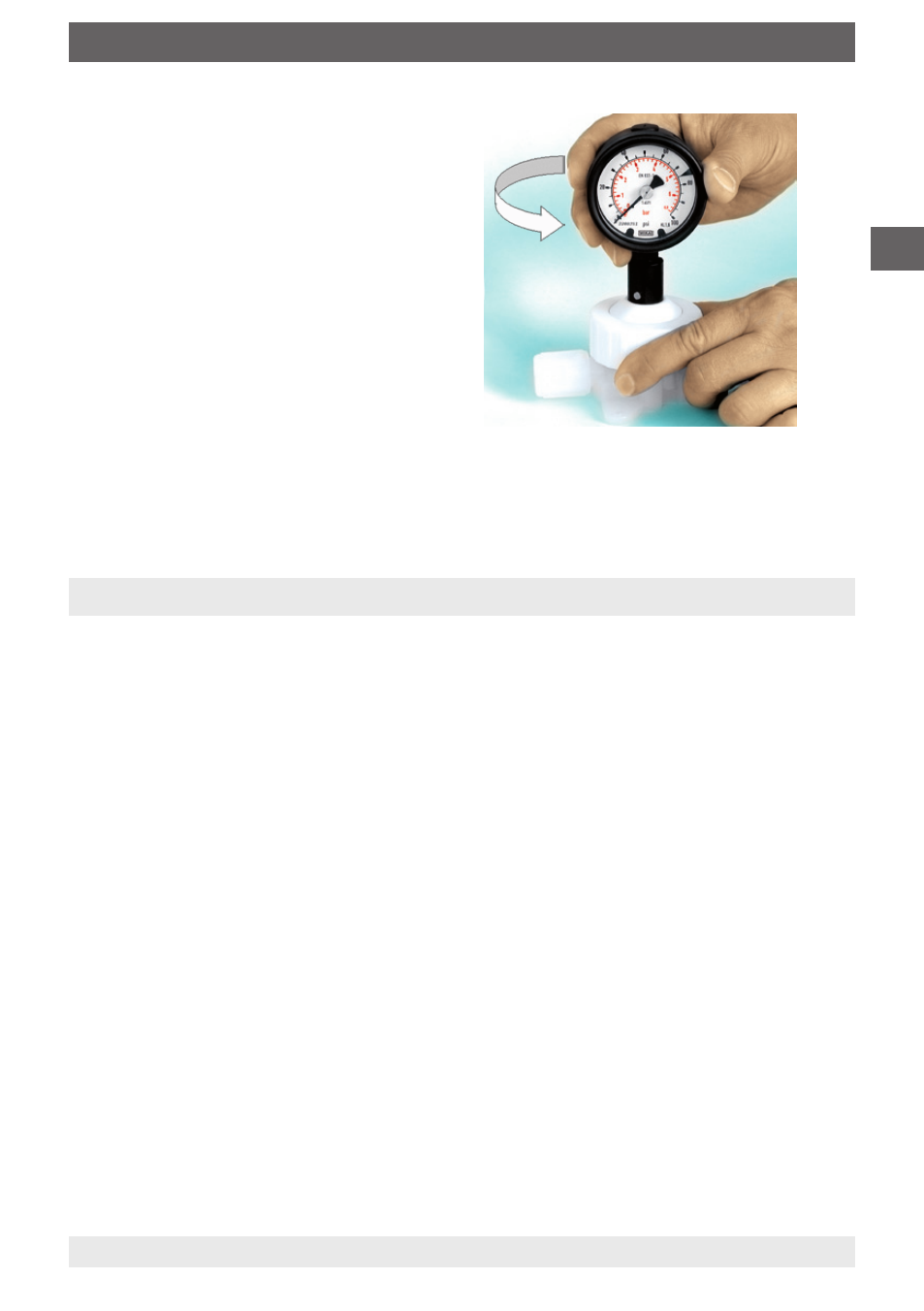

Nach der Montage kann das Druckmessge-
rät von Hand verdreht werden, um ihn in eine
zum Ablesen optimale Position zu bringen.
Ist das Druckmessgerät mit der Option elektrischer Kontakt versehen, so ist dieser
entsprechend dem auf dem Gerät angebrachten Anschlussplan anzuschließen.
Weitere Informationen siehe Datenblatt AC 08.01
360°
7. HYDRA-Gauge mit Schaltkontakten
Bei Einsatz von HYDRA-Gauge Druckmessanordnungen mit Elektronik-Kontakt Typ 830 E
ist Folgendes zu beachten:
7.1 Beschreibung, Einsatz
Durch den werkseitig direkt in das Messgerät eingebauten Induktivkontakt mit integriertem
Schaltverstärker Typ 830 E können kleine Leistungen, wie beispielsweise bei speicherpro-
grammierbaren Steuerungen (SPS) üblich, direkt geschaltet werden.
Die von den Induktivkontakten bekannten Vorteile, wie besonders sichere Kontaktgabe,
keinerlei Verschleiß durch berührungslose Kontaktgabe sowie praktisch keine Rückwir-
kungen auf das Messsystem, werden auch hier genutzt.
Ein zusätzliches Steuergerät ist nicht erforderlich.
Der Elektronik-Kontakt ist in 3-Leiter-Technik mit einem PNP-Ausgang realisiert, wobei der
Betriebsspannungsbereich DC 10 ... 30 V beträgt und der maximale Schaltstrom 100 mA
ist.
Elektronik-Kontakt Typ 830 E ist nicht eigensicher und deshalb nicht geeignet für Anwen-
dungen in explosionsgefährdeten Bereichen!
