WIKA manual de instrucciones HYDRA-Gauge 37
E
9015329.01 08/2013 GB/D/F/E

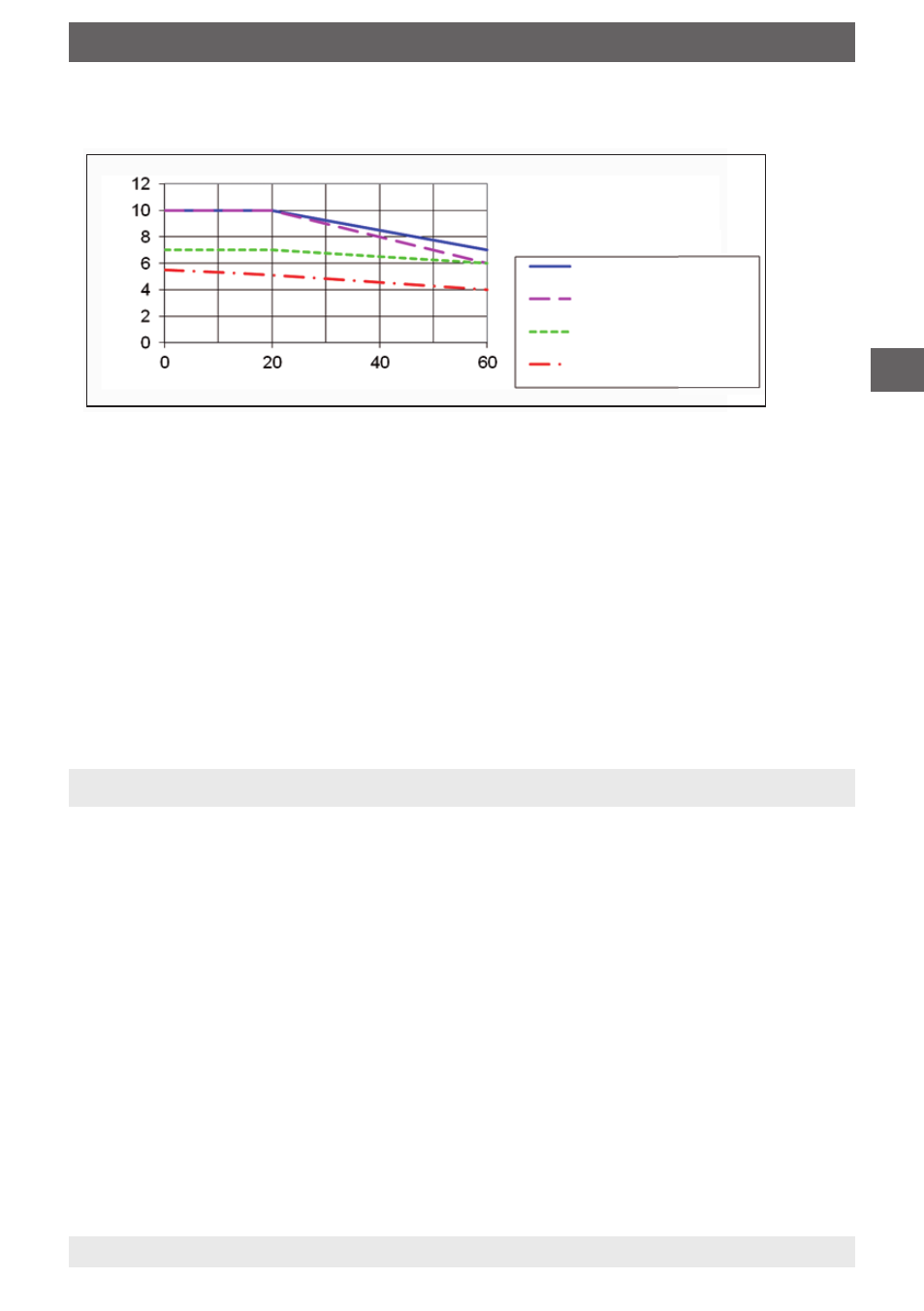

3. Datos técnicos / 4. Diseño y función
Temperatura en °C
Pr
esión en bar
1/4" et 3/8"
1/2"
3/4"
1"
1 1/4" sólo hasta 25 °C
4. Diseño y función
4.1 Descripción
El HYDRA-Gauge es un manómetro mecánico de diámetro nominal 63 conforme a las
prescripciones de la norma EN 837-1. El mismo ha sido adaptado a los requerimientos de
procesos con medios de alta pureza mediante un sistema de separadores. Todas las partes
en contacto con el medio a medir son de PFA o TFM (PTFE modificado). Montaje final,
ajuste y embalaje se realizan bajo Laminar-Flow Class 100. El líquido transmisor de presión
estándar es KN 75, una mezcla de 50 % de agua destilada y 50 % de alcohol isopropílico
(IPA). Opcionalmente se emplea agua destilada (KN 64). Manómetro y transmisor de
presión forman una unidad y de ninguna manera deben separarse. Ello provocaría una
pérdida de líquido transmisor de presión y por lo tanto una destrucción de la disposición de
medición de presión.
4.2 Volumen de suministro
Comparar mediante el albarán si se han entregado todas las piezas.
Presión de proceso admisible
■ El HYDRA-Gauge no es adecuado para aplicaciones con fuertes vibraciones,
pulsaciones y golpes de presión, como p. ej. en puntos de medición situados
directamente en el dorso de una bomba. En caso necesario deben montarse
amortiguadores de pulsación y dispositivos de obturación.
■ El HYDRA-Gauge no es apto para aplicaciones en condiciones (p. Ej. vapores
de HCl). Aquí puede producirse corrosión de los componentes metálicos del
instrumento.
Para más datos técnicos véase la hoja técnica de WIKA SP 99.20 y la documentación de
pedido.
