WIKA Betriebsanleitung HYDRA-Gauge 21
D
9015329.01 08/2013 GB/D/F/E
7. HYDRA-Gauge mit Schaltkontakten
7.4 Technische Daten Elektronik-Kontakt Typ 830 E
Betriebsspannungsbereich DC 10 ... 30 V
Restwelligkeit max. 10 %
Leerlaufstrom ≤ 10 mA
Schaltstrom ≤ 100 mA
Reststrom ≤ 100 mA
Schaltelementefunktion Schließer
Ausgangsart PNP-Transistor
Spannungsabfall (bei I max.) ≤ 0,7 V
Verpolungsschutz bedingt U
B
(der geschaltete Ausgang 3 oder 4 darf niemals
direkt auf Minus gelegt werden)
Induktionsschutz 1 kV, 0,1 ms, 1 kΩ
Oszillatorfrequenz ca. 1000 kHz
EMV gemäß EN 60947-5-2
Umgebungsbedingungen und
-temperatur
entsprechend Messgerät
Einbau werkseitig direkt in das Messgerät,
maximal 2 Schaltkontakte je Messgerät

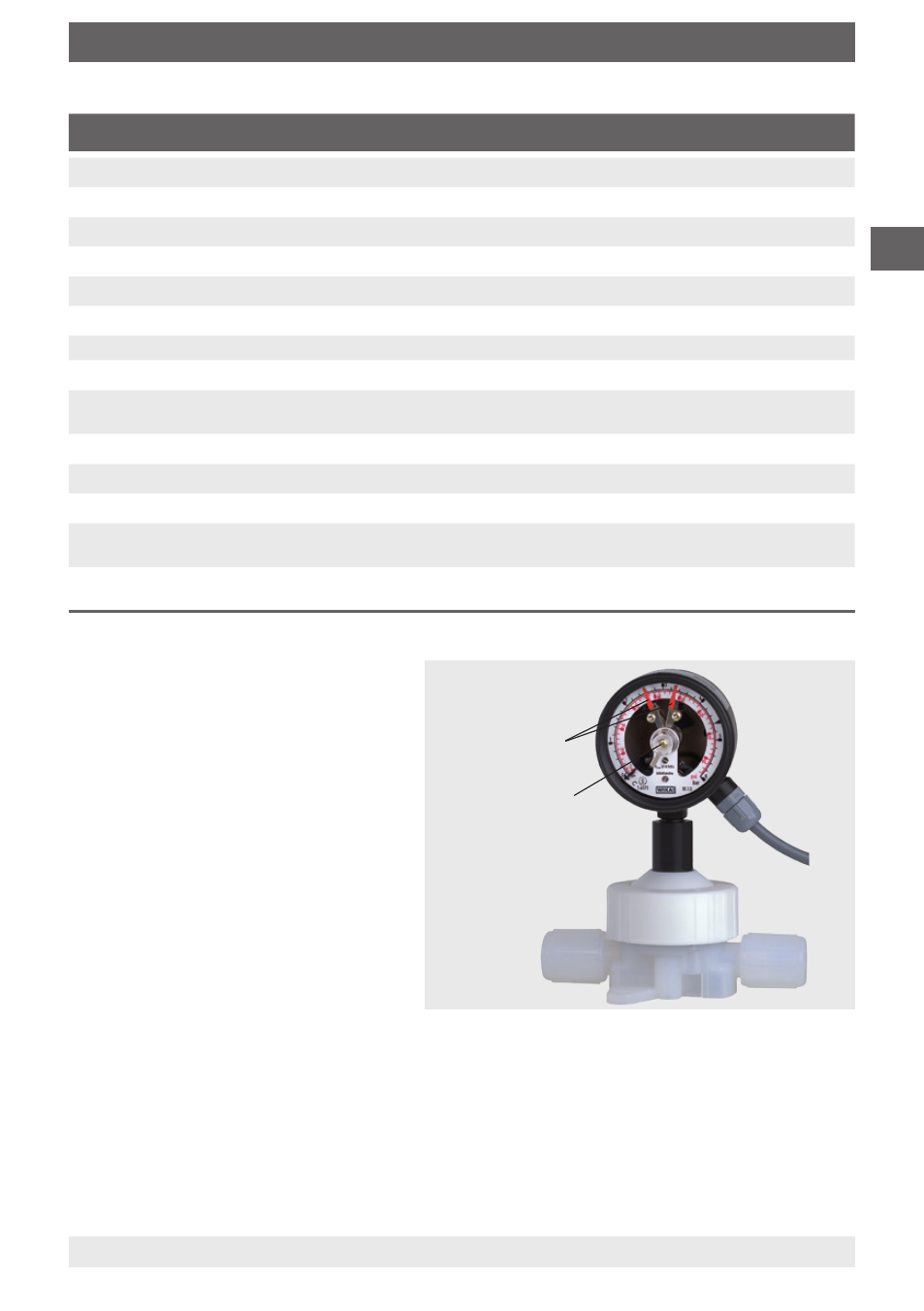

7.5 Einstellen der Sollwertzeiger
Das Einstellen der Sollwerte
erfolgt über das Verstellschloss
in der Sichtscheibe mit Hilfe des
Verstellschlüssels (gehört zum
Lieferumfang).
Verstellschloss
Sollwertzeiger
Die Sollwertzeiger der Grenzwertschalter sind im gesamten Skalenbereich frei
einstellbar. Aus Gründen der Schaltgenauigkeit und der Lebensdauer der mechanischen
Messsysteme sollen die Schaltpunkte zwischen 10 % und 90 % der Messspanne liegen.
