WIKA manual de instrucciones HYDRA-Gauge 40
E
9015329.01 08/2013 GB/D/F/E
7. HYDRA-Gauge con contactos eléctricos
7.2 Requerimientos especiales en el lugar de instalación
Para prevenir, por ejemplo la oscilación de la señal de conmutación, asegurarse de que
los instrumentos estén montados libre de vibraciones.
7.3 Conexión eléctrica
La conexión eléctrica sólo la puede realizar personal cualificado. Consultar la placa
indicadora de tipo del instrumento para los valores de conexión permitidos, la asignación
de pin y las funciones de conmutación.
Los cables de conexión están debidamente identificados.
■ Para conectar una unidad de control PLC o para conmutar potencias bajas
directamente
■ Transistor PNP
En combinación con transistores PNP, la salida representa una conexión con el polo
POSITIVO. Seleccione la carga RL entre la salida conmutada y el polo NEGATIVO de
tal forma que no se exceda la corriente máxima de conmutación de 100 mA.
RL (carga)
RL
(2a carga)
Con contacto doble
PNP
PNP
2
1
3
4
+ U
B
_
2º contacto
■ La bandera de control se
encuentra en el exterior
de la ranura del iniciador:
El contacto está abierto
(salida desactivada).
■ La bandera de control se
encuentra en el interior
de la ranura del iniciador:
El contacto está cerrado
(salida activada)

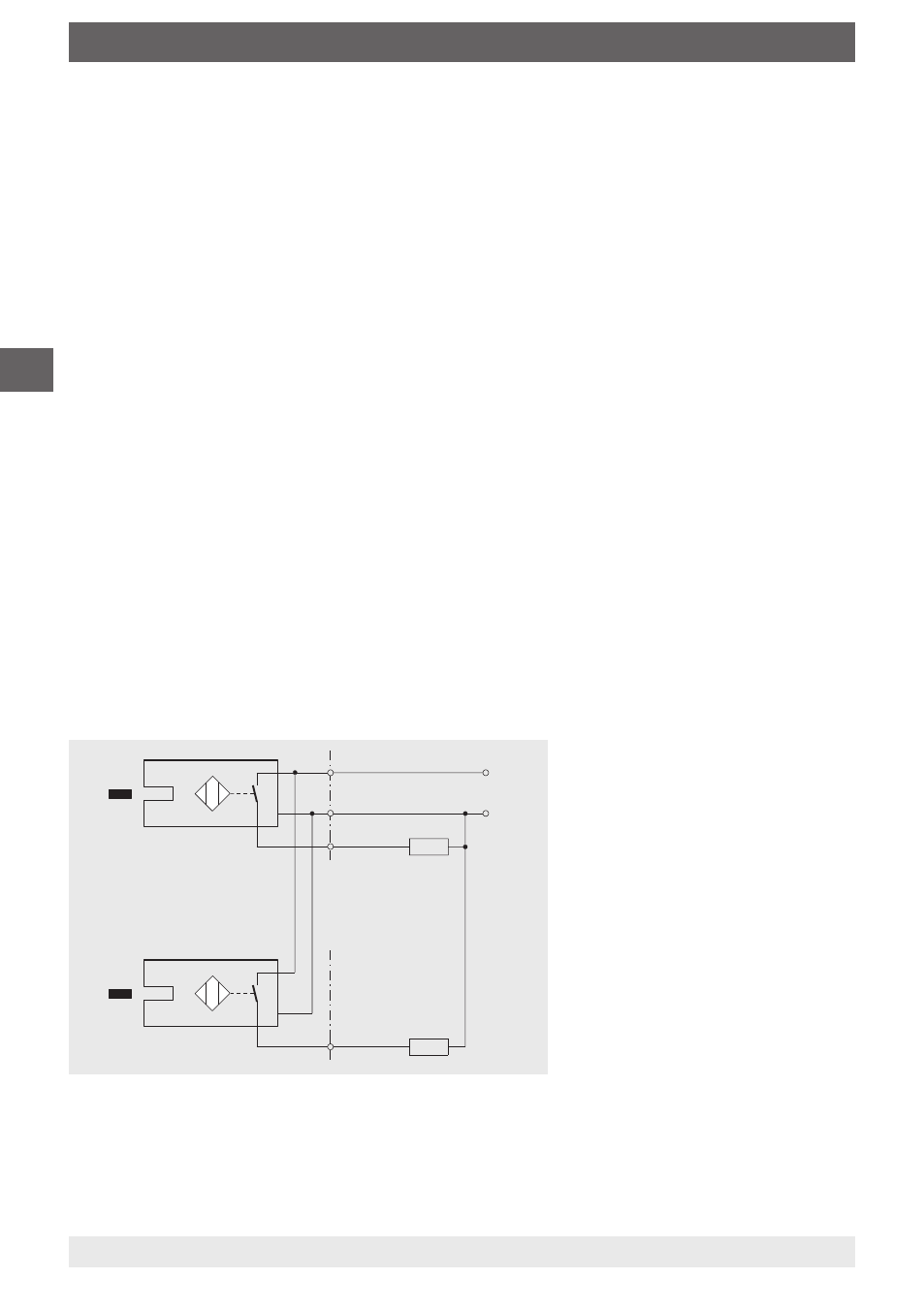

Esquema de conexiones y funciones para contactos electrónicos del modelo 830
E, versión de 3 conductores, sistema electrónico de control y conmutación en el
sensor de proximidad, conexión eléctrica mediante cable pelado
