7. HYDRA-Gauge avec contacts électriques
7.2 Exigences particulières relative au point de montage
Pour éviter, entre autres, un "bégaiement" des signaux de commutation, on doit s'assurer
que les instruments sont montés de manière à éliminer toute vibration.
7.3 Raccordement électrique
Les travaux de raccordement électrique ne doivent être effectués que par des personnels
qualifiés. Les données électriques autorisées, les détails de raccordement et les fonctions
de commutation sont indiqués sur l'étiquette du produit apposée sur l'instrument.
Les câbles de raccordement sont marqués en conséquence.
■ Pour raccorder une unité de contrôle PLC ou pour une commutation directe de petites
charges
■ Transistor PNP
Avec un équipement de contrôle PNP, la sortie commutée est un raccordement vers
le PLUS. La charge RL entre la sortie commutée et le MOINS devra être choisie de
manière à ne pas dépasser le courant de commutation maximum de 100 mA.
RL (charge)
RL (2ème
charge)
Avec double contact
PNP
PNP
2
1
3
4
+ U
B
_
2ème contact
■ Un drapeau sort du capteur à
fente :
contact ouvert
(sortie pas active)
■ Le drapeau se replie dans le
capteur à fente :
contact fermé (sortie active)

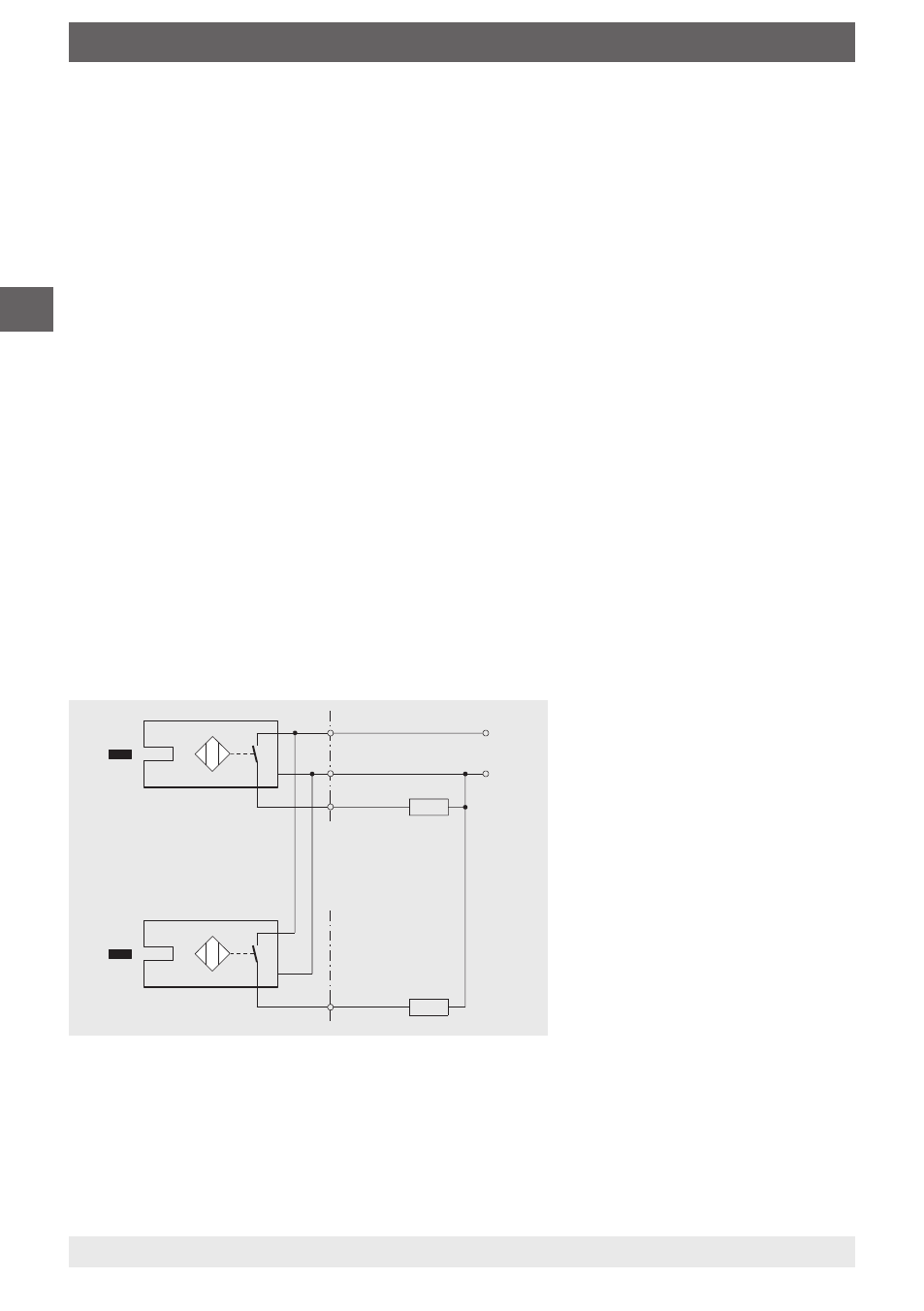

Diagrammes de raccordement et de circuit de fonctionnement pour le
contact électronique type 830 E, système à 3 fils,
électronique de contrôle et de commutation dans le capteur,
raccordement électrique par conducteurs volants
