WIKA mode d'emploi HYDRA-Gauge 29
F
9015329.01 08/2013 GB/D/F/E
6. Mise en service ... / 7. HYDRA-Gauge avec contacts ...

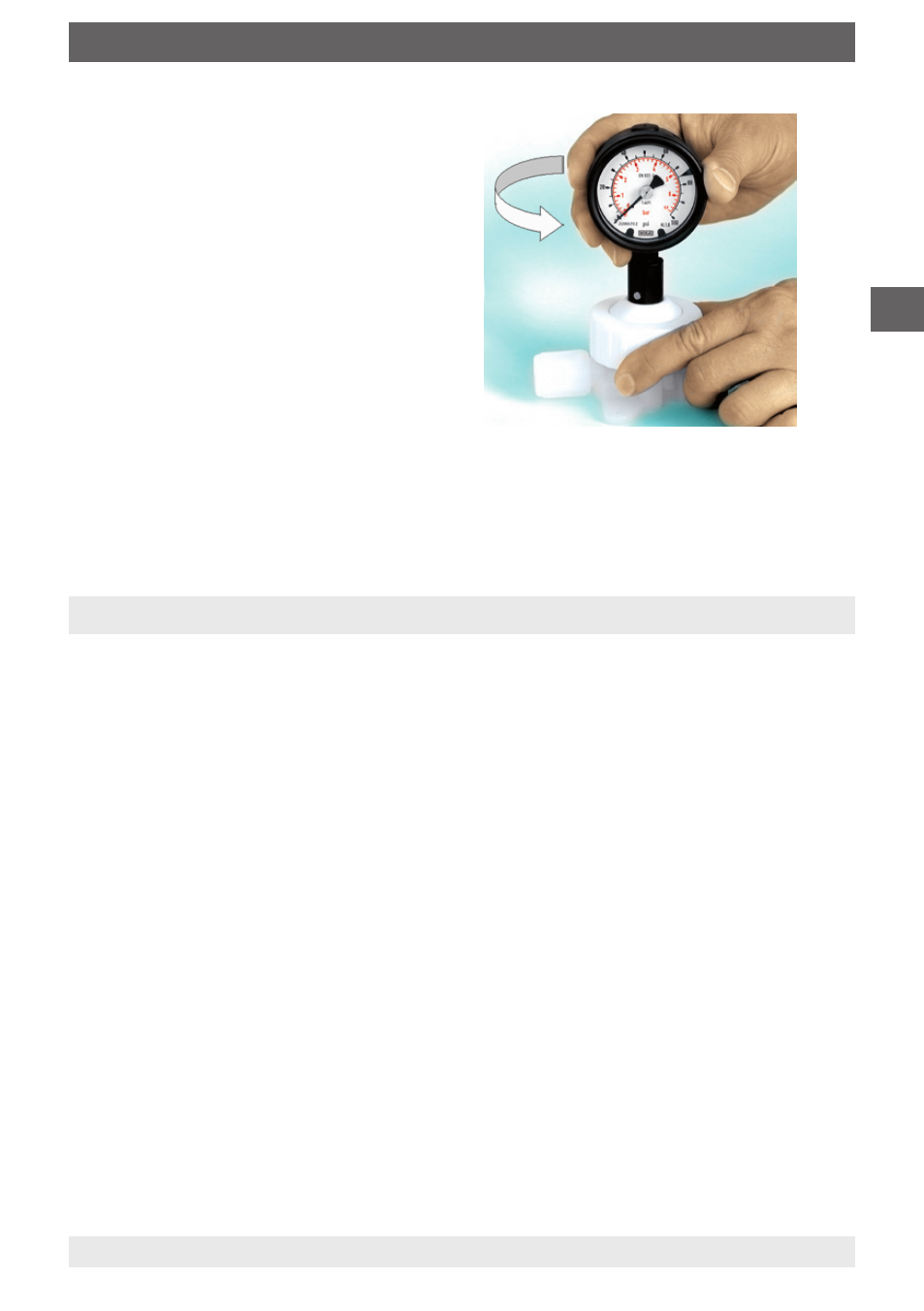

Après l'installation, le manomètre peut être
tourné à la main afin d'obtenir la meilleure
position pour la lecture.
Un instrument de mesure de pression pourvu de l'option d'un contact électrique doit être
connecté conformément au diagramme de connexion appliqué sur l'instrument.
Voir fiche technique AC 08.01 pour plus d'informations
360°
7. HYDRA-Gauge avec contacts électriques
Lors de l'utilisation des dispositifs de mesure de pression avec des contacts électroniques
type 830 E, observez les points suivants:
7.1 Description, application
Une commutation directe de petites charges requises habituellement en raccordement
avec un PLC peut être réalisée par le contact inductif avec amplificateur de commutation
intégré installé en usine directement dans l'instrument de mesure.
Les avantages bien connus des contacts inductifs, tels qu'un fonctionnement de contact
spécialement sûr, aucune usure due à un fonctionnement de contact de proximité de
même qu'une absence virtuelle de réaction sur le système de mesure, permettant ainsi
une grande précision de l'indication, sont utilisés aussi dans ce contexte.
Une unité de commande supplémentaire n'est pas nécessaire.
Le contact électronique avec exécution à trois fils est muni d'une sortie PNP. La tension de
fonctionnement est de 10 à 30 VDC. Le courant de commutation maximum est de 100 mA.
Le type 830 E n'est pas intrinsèquement sûr et donc ne convient pas à des applications
dans des zones dangereuses !
