WIKA manual de instrucciones HYDRA-Gauge 39
E
9015329.01 08/2013 GB/D/F/E
6. Puesta en servicio ... / 7. HYDRA-Gauge con contactos ...

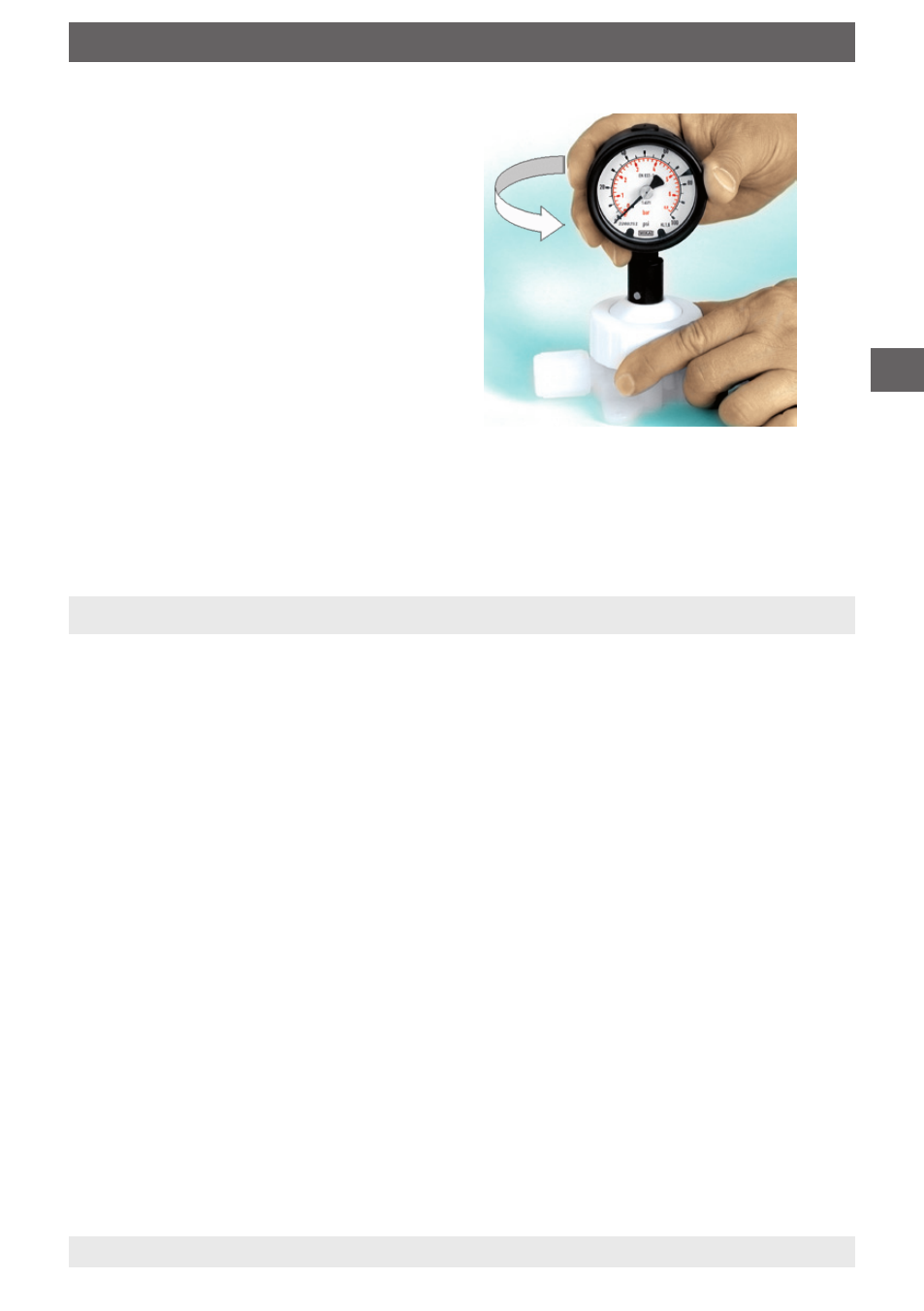

Tras el montaje puede girarse el manómetro
con la mano a fin de llevarlo a una posición
óptima para su lectura.
Si el manómetro está dotado de la opción de contacto eléctrico, éste debe conectarse
conforme al esquema de conexión que se encuentra en el instrumento.
Para mas informaciones véase la hoja técnica AC 08.01
360°
7. HYDRA-Gauge con contactos eléctricos
Al utilizar disposiciones de medición HYDRA-Gauge con contacto electrónico tipo 830 E
debe tenerse en cuenta lo siguiente:
7.1 Descripción, utilización
Debido al contacto inductivo con amplificador de conmutación incorporado, modelo 830
E, integrado directamente en fábrica en el instrumento de medición, se pueden conmutar
directamente leves potencias habituales, por ejemplo en controles lógicos programables
(PLC).
Aquí se aprovechan las conocidas ventajas de los contactos inductivos, como la conmuta-
ción fiable sin desgaste, provocado por efectos redundantes al sistema de medición.
Un equipo de adicional de control no es necesario.
El contacto electrónico está disponible con 3 conmutadores con salida PNP. El rango de
tensiones de servicio es de DC 10 ... 30 V, y la corriente de conmutación máxima de
100 mA.
¡El contacto electrónico 830 E no es de seguridad intrínseca y por lo tanto no es
adecuado para el uso en atmósferas potencialmente explosivas!
