3. Spécifications / 4. Conception et fonction
Température en °C
Pr
ession en bar
4. Conception et fonction
4.1 Description
Le HYDRA-Gauge est un manomètre mécanique de taille nominale 63 conformément à la
norme EN 837-1. Il a été adapté, avec un système spécial de séparateur, aux exigences
particulières des systèmes de distribution de fluides ultra-purs. Toutes les pièces en contact
sont en PFA ou en TFM (PTFE modifié). Le montage final, l'ajustement et l'emballage sont
effectués sous écoulement laminaire, classe 100. Le liquide de remplissage du système
standard est KN 75, un mélange 50/50 d'eau DI et d'alcool isopropylique (IPA). En option,
de l'eau DI (KN 64) peut être utilisée. Le manomètre et le séparateur forment une seule
unité et ne doivent jamais être séparés car ceci peut amener le liquide de transmission de
pression à fuir et ainsi à détruire le dispositif de mesure.
4.2 Détail de la livraison
Comparer le détail de la livraison avec le bordereau de livraison.
1/4" et 3/8"
1/2"
3/4"
1"
1 1/4" seulement jusqu'à 25 °C

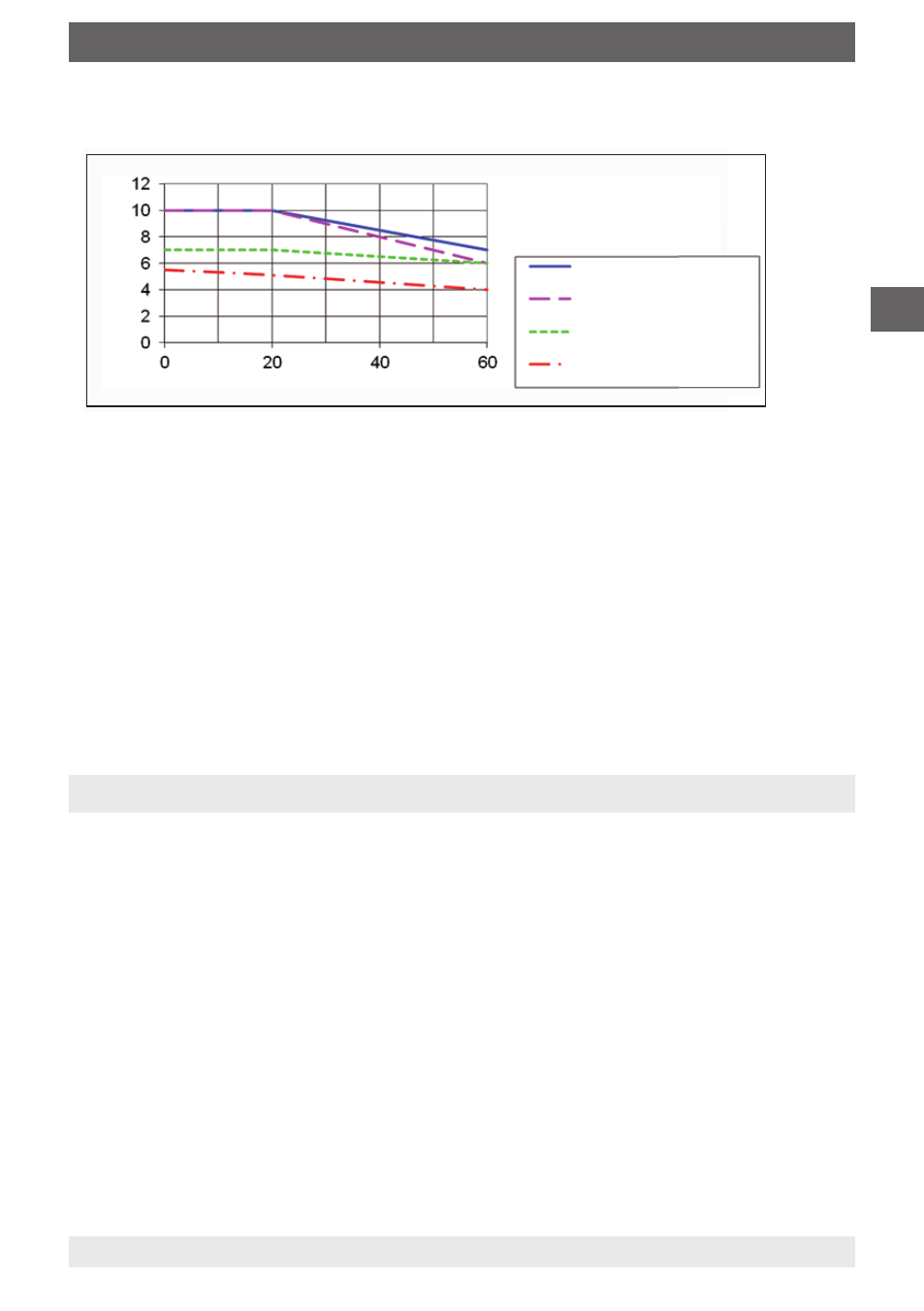

Pression de traitement admissible
■ Le HYDRA-Gauge n'est pas approprié pour des vibrations, pulsations et variations
de pression fortes, par exemple, aux points de mesure placés directement derrière
une pompe. Des amortisseurs de pulsation et des segments restricteur pourraient être
nécessaires.
■ Le HYDRA-Gauge ne doit pas être utilisé dans des conditions ambiantes
agressives (par exemple, des vapeurs de HCI). Cela peut se traduire par une
corrosion des pièces métalliques du HYDRA-Gauge.
Pour de plus amples spécifications, voir la fiche technique WIKA SP 99.20 et la
documentation de commande.
