WIKA mode d'emploi HYDRA-Gauge 31
F
9015329.01 08/2013 GB/D/F/E
7. HYDRA-Gauge avec contacts électriques
7.4 Spécifications Contact électrique type 830 E
Plage de tension admissible 10 ... 30 VDC
Ondulation résiduelle 10 % maximum
Courant non-conducteur ≤ 10 mA
Courant de commutation ≤ 100 mA
Courant de fuite ≤ 100 mA
Fonctionnement de l'élément de
commutation
Normalement ouvert
Type de sortie Transistor PNP
Baisse de tension (avec I max.) ≤ 0,7 V
Protection contre l'inversion de
polarité
U
B
conditionnelle (le commutateur de sortie 3 ou 4 ne doit
jamais être réglé directement sur moins)
Protection anti-inductive 1 kV, 0,1 ms, 1 kΩ
Fréquence d'oscillateur env. 1000 kHz
EMC selon EN 60947-5-2
Conditions et température ambiantes selon l'instrument de mesure
Installation
Installation directement dans l'instrument de mesure en
usine, au maximum 2 contacts électriques par instrument
de mesure
7.5 Réglage de la valeur de
consigne

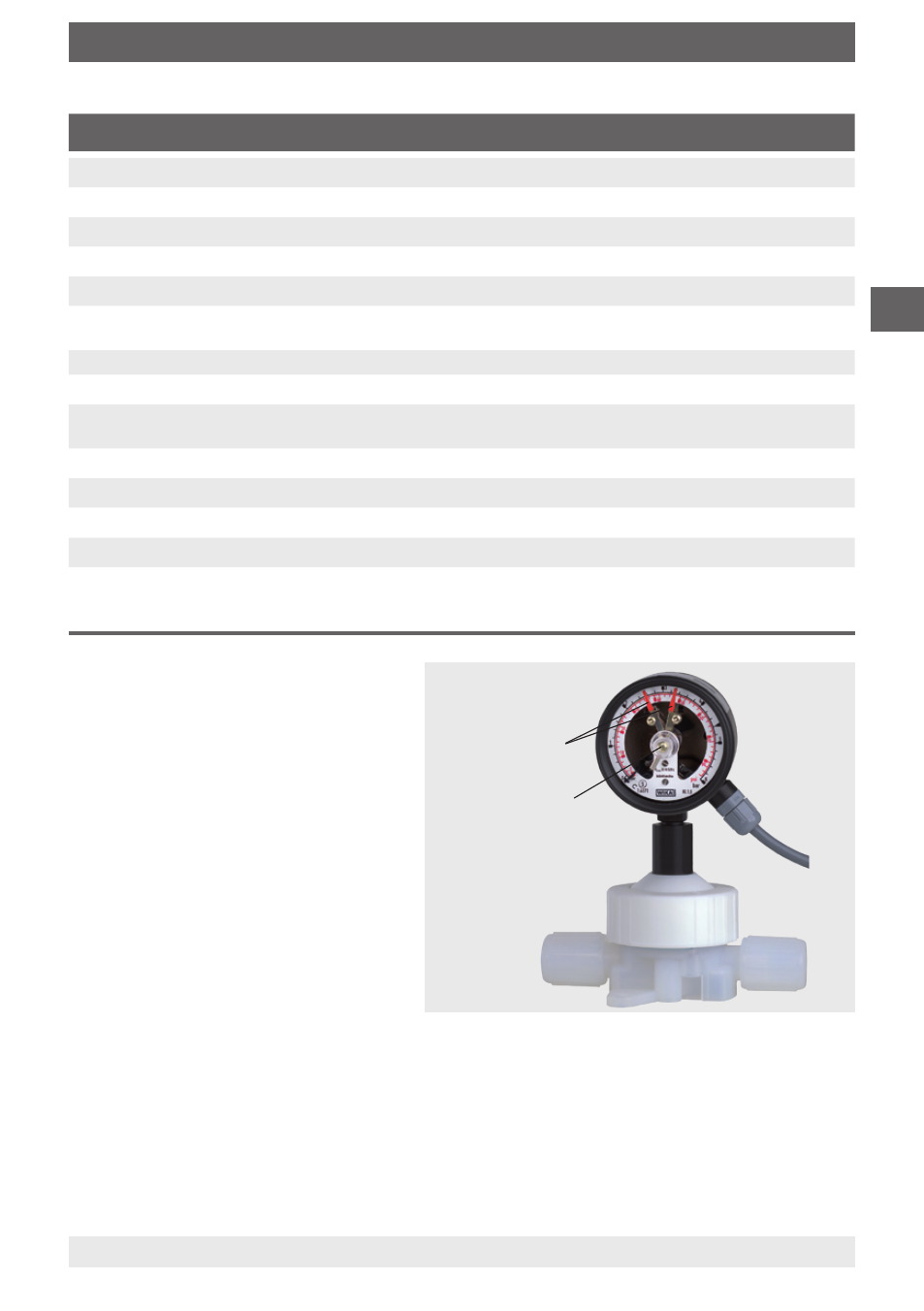

Le réglage des valeurs de consigne
s'effectue via l'orifice de réglage dans
le cadran à l‘aide de la clef de réglage
(fournie avec l'instrument).
Orifice de réglage
Indicateur de
la valeur de
consigne
Les indicateurs de la valeur de consigne pour les interrupteurs de fin de course sont
librement réglables sur toute l'échelle de mesure. Pour des raisons de précision et
de sécurité de commutation, et afin de ne pas porter préjudice à la durée de vie des
instruments, il est recommandé de fixer les points de commutation entre 10 % et 90 % de
l'étendue de mesure.
