Pneumatiska linjärcylindrer
Festo 0506a Svenska
57
Enskild komponent

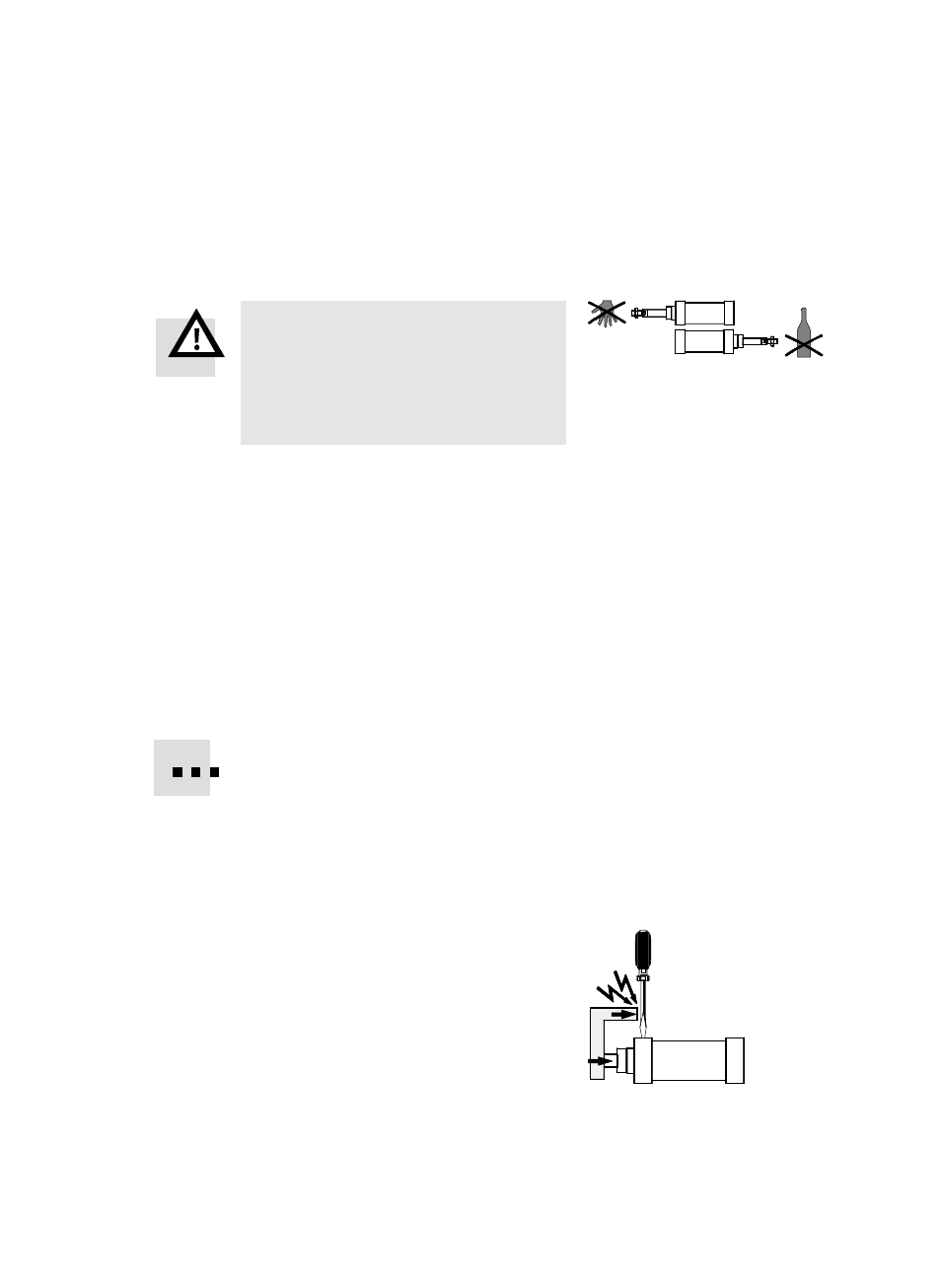

Varning
1. Säkerställ inom rörelseområdet för
kolvstången att:
Ĉ ingen sticker in händer i rörliga massor,
ć inga främmande föremål finns i
området.
2. Vrid de båda förkopplade strypbackventilerna
ć först så att de är helt stängda;
ć sedan tillbaks med ungefär ett varv.
3. Vrid de befintliga justerskruvarna för ändlägesdämpningen
ć först in så långt det går (vid DNCB−... helt in);
ć och skruva sedan ut dem ungefär ett varv (vid DNCB−...
ut ¼ varv).
4. Observera att inställningsbara ändlägesdämpningar i kombination med
inskruvade snabbavluftningsventiler kan vara overksamma.
Det beror på strömningsförhållandena för frånluften.
5. Pålufta cylindern långsamt på en sida.
Annars kan höga belastningar uppstå när kolven körs första gången till ett
ändläge för snabbt.
Tryckventilen av typ HEL−... ger långsam påluftning.
6. Gör en provkörning.
7. Kontrollera med en provkörning om följande inställningar behöver förändras på
cylindern:
ć ändlägesdämpningen;
ć den rörliga massans hastighet.
Vid massor som räcker utanför ändgaveln
längsgående riktning:
I sådana fall får följande skruvar endast
vridas när cylindern står stilla:
ć justerskruvarna för strypback−
ventilerna;
ć justerskruvarna för ändläges−
dämpningen.
Bild 8
Bild 9
