Cilindro pneumatico lineare
Festo 0506a Italiano
47

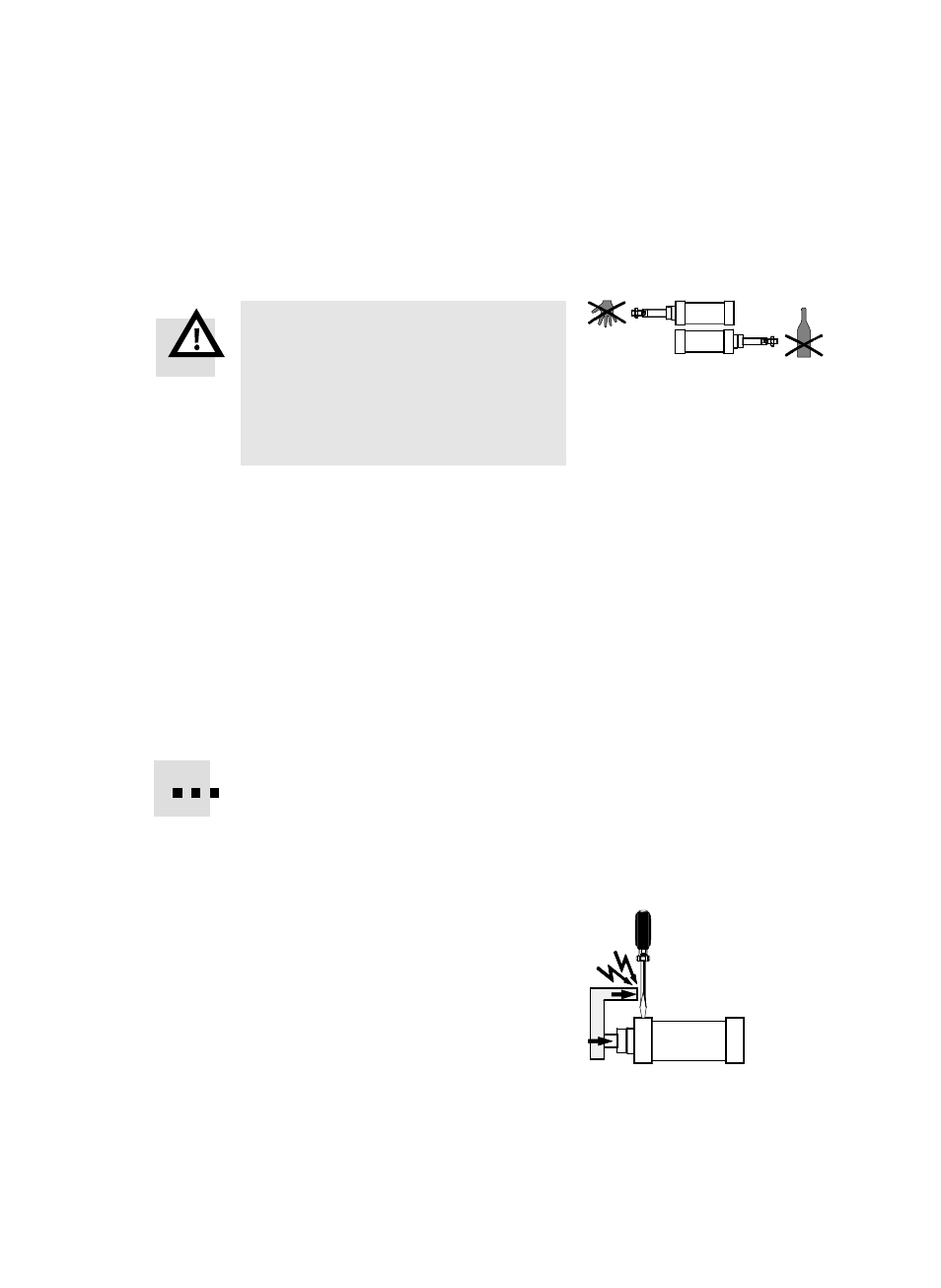

Dispositivo singolo
Avvertenza
1. Garantire che nell’area di traslazione
dello stelo:
Ĉ non sia possibile introdurre le mani
nella direzione di marcia della massa
movimentata,
ć non siano presenti oggetti estranei.
2. Prima chiudere completamente i due regolatori di portata unidirezionale
ć collegati a monte,
ć poi riaprire circa 1 giro.
3. Prima avvitare le viti di regolazione dei deceleratori di finecorsa
ć completamente (completamente per DNCB−...: un giro),
ć poi svitare circa 1 giro (per DNCB−...
¼ di giro).
4. Tenere presente che i deceleratori di finecorsa regolabili possono essere
inefficaci in abbinamento con le valvole di scarico rapido avvitate.
Ciò dipende dalla condizioni fluidodinamiche dello scarico.
5. Alimentare gradualmente un lato del cilindro.
Altrimenti si creano sollecitazioni estreme al primo avviamento quando il
pistone si sposta troppo velocemente in una posizione terminale.
Per ottenere un’alimentazione graduale all’inserzione si può utilizzare la
valvola di formazione della pressione tipo HEL−...Ă.
6. Eseguire una prova di funzionamento.
7. Durante la prova di funzionamento controllare se sul cilindro bisogna
modificare le seguenti regolazioni:
ć decelerazione di finecorsa,
ć velocità della massa movimentata.
In caso di masse che oltrepassano la
testata anteriore/posteriore in direzione
longitudinale:
In questo caso si possono girare le
seguenti viti solo quando il cilindro è
fermo:
ć viti di regolazione dei regolatori di portata unidirezionale,
ć viti di regolazione dei deceleratori di finecorsa.
Fig. 8
Fig. 9
