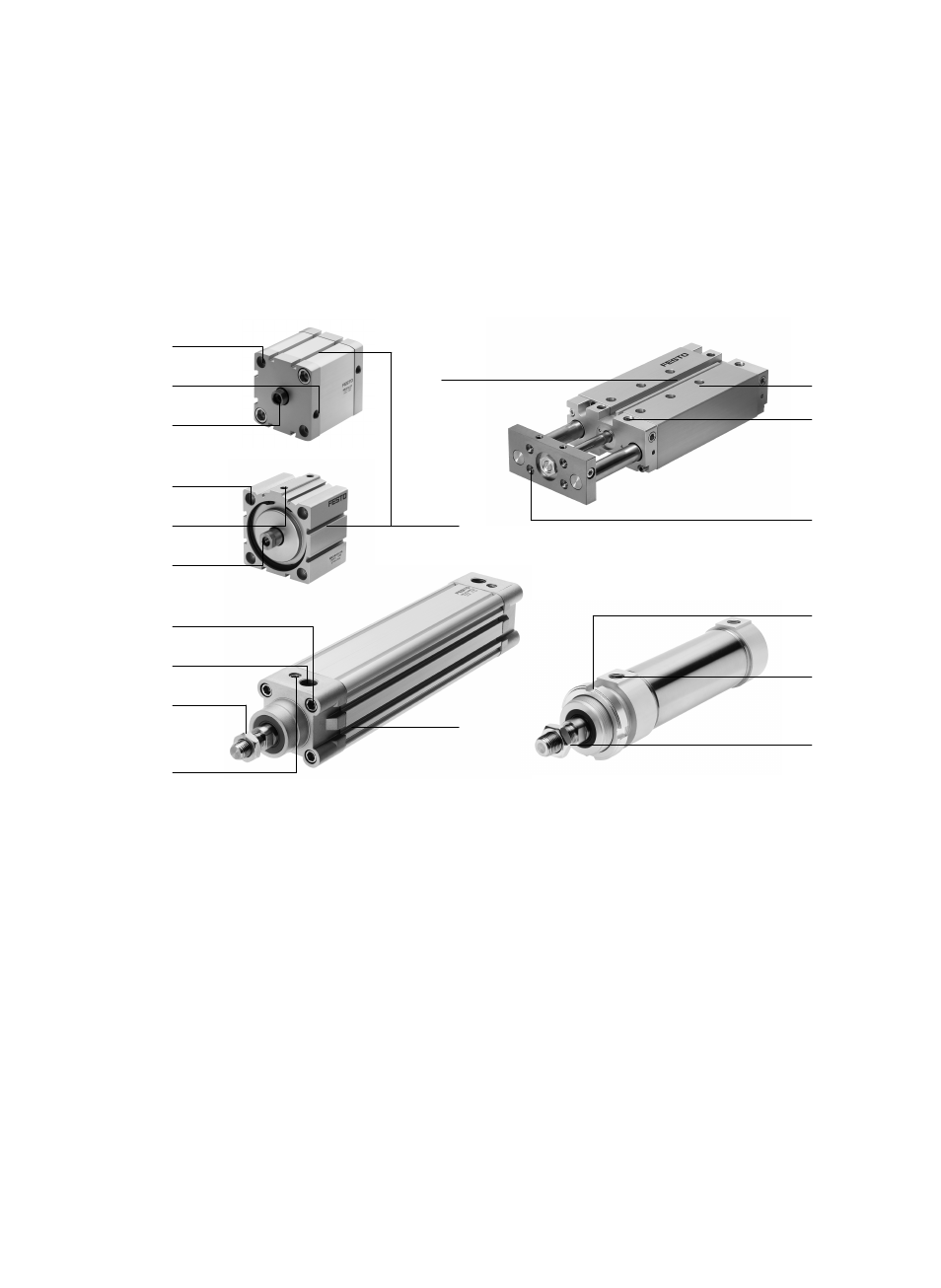

1 Conexiones y elementos operativos
Español
1
1
1
1
1 2
2
2
2
3
3
3
4
3
5
5
5
2
3
1 Posibilidades de fijación según la
ejecución:
ć agujeros pasantes en el cuerpo /
culata anterior / culata posterior
en la brida integrada − rosca interna
en los tornillos de la culata anterior o
culata posterior
ć rosca externa en la culata anterior /
culata posterior
ć agujero transversal para pivotes de
las culatas anterior/posterior
2 Conexiones de aire comprimido en las
culatas anterior/posterior o
directamente en el cuerpo
3 Rosca para fijación de la carga:
ć rosca externa en el vástago
āć rosca interna en el vástago
o bien
ć rosca interna en la placa frontal
4 Tornillos de ajuste para la
amortiguación regulable en las culatas
anterior/posterior (sólo en cilindros con
amortiguación final regulable)
5 Ranura para detector de proximidad
