2 Funktion
Genom påluftning av cylinderkamrarna flyttas kolven framåt i cylindern.
Kolvstången överför rörelsen. Den utkörda kolvstången körs vid enkelverkande
cylindrar tillbaka med fjäderkraft, och vid dubbelverkande cylindrar med hjälp av
påluftning av den andra cylinderkammaren.
Ändlägena kan kännes av med hjälp av induktiva kontakter i de tillgängliga
spåren.
Kolvstångens area orsakar kraftdifferens mellan framåtslag och returslag vid
dubbelverkande cylindrar (undantag: vid genomgående kolvstång).
3 Förutsättningar för korrekt användning av produkten
Notera
Felaktig hantering kan leda till felfunktioner.
S Säkerställ att det här kapitlets anvisningar alltid följs. Endast på så sätt
garanteras att produkten fungerar korrekt och säkert.
S Följ de gränsvärden som anges i,
katalogen (för t.ex. tryck, kraft−
ervridmoment, massor, hastigheter och
temperaturer).
S Se till att den tryckluft som tillförs är rätt
behandlad.
S Ta hänsyn till rådande omgivande
förhållanden.
S Följ gällande lagar och bestämmelser.
S Avlägsna alla transportemballage som
skyddsvax, folier, kapslingar och
kartongbitar.
Allt material är återvinningsbart.

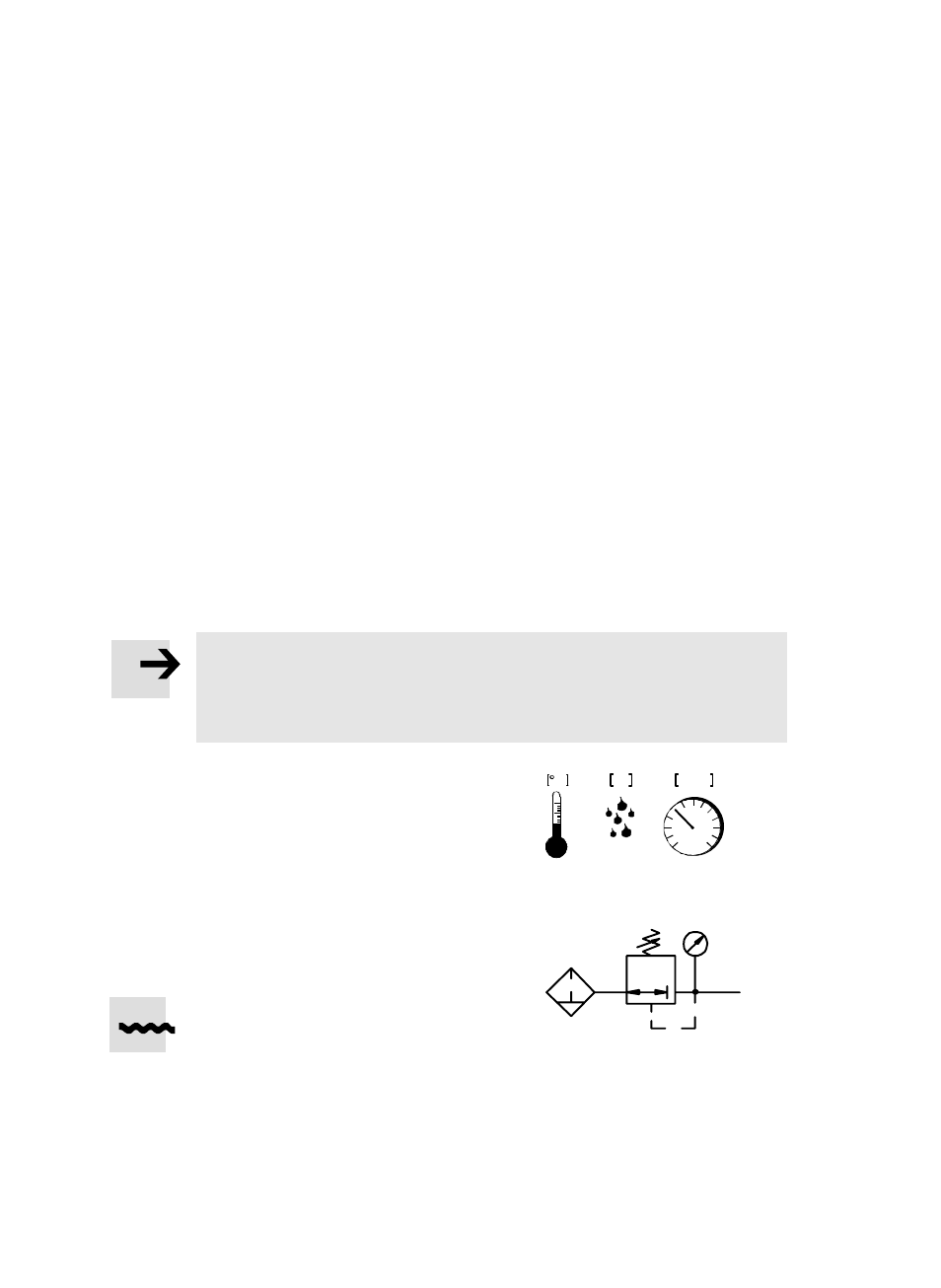

C % mbar
Bild 1
Bild 2
LF−...
LR−...
40 Ģm
