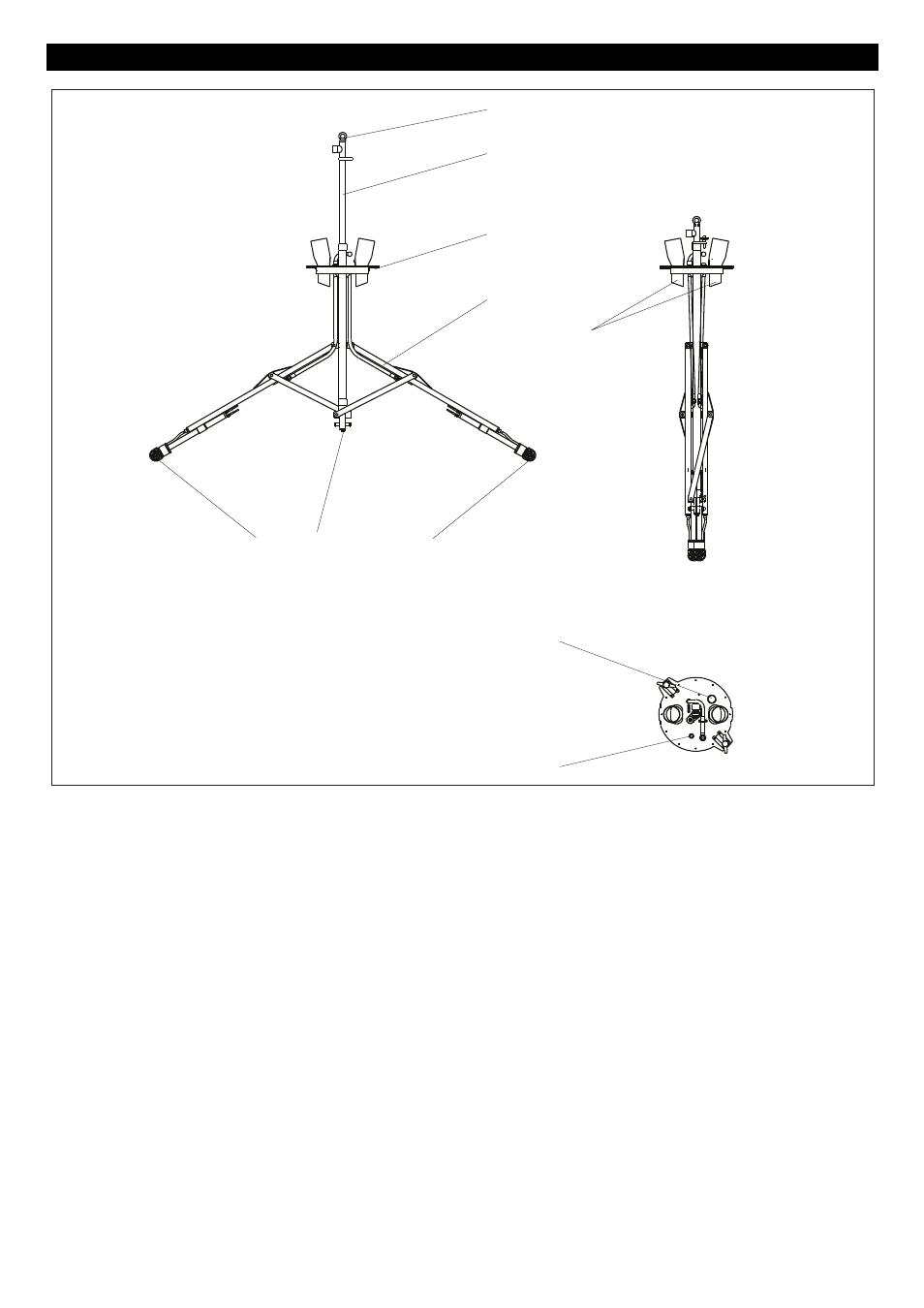

Die Tank-Reinigungsvorrichtung be-
steht aus Grundplatte (1), Klappgestell
(2), Zugrohr (3) und zwei Reinigungs-
köpfen (4) mit Druckluftantrieb. Wäh-
rend des Betriebes ist die Tank-
Reinigungsvorrichtung mit der Ring-
schraube (5) an einem Hebezeug be-
festigt. Das Klappgestell bewegt die
Reinigungsköpfe in die Ein-/Ausfahr-
stellung (A) oder die Arbeitsstellung (B).

–

In der Ein-/Ausfahrstellung ist das Zug-
rohr nach unten geschoben und mit der
Transportsicherung an der Grundplatte
arretiert. Die Reinigungsköpfe sind
nach unten geschwenkt. In dieser Stel-
lung wird die Tank-Reinigungsvorrich-
tung in Tanks ein- und ausgefahren.

–

In Arbeitsstellung ist die Grundplatte
mit den beiden Spannvorrichtungen
dicht auf den Tankdom gespannt.
Durch das Unter-/Überdruckventil (8)
findet der Druckausgleich zwischen Be-
hälter und Umgebung statt. Das Zug-
rohr wird mit dem Hebezeug bis zur
Markierung nach oben gezogen. Dabei
werden die Reinigungsköpfe in Arbeits-
stellung geschwenkt.

–

Über das Zugrohr und die Dampfdüsen
(6) kann Dampf zur Beheizung des
Tanks eingeleitet werden.

–

Bei Behältern ohne Boden-Ablassventil
kann durch die Absaugöffnung (9)
Restflüssigkeit mit einer bauseitigen
Saugeinrichtung abgesaugt werden.

–

Die Düsen der Reinigungsköpfe drehen
sich um zwei Achsen und erfassen da-
durch jede Stelle des Tanks. Der An-
trieb erfolgt durch Druckluftmotoren.

–

Nach der Reinigung kann über die bei-
den Warmluftanschlüsse (7) Luft zum
Trocknen des Tanks ein- und ausgelei-
tet werden.

Funktion
