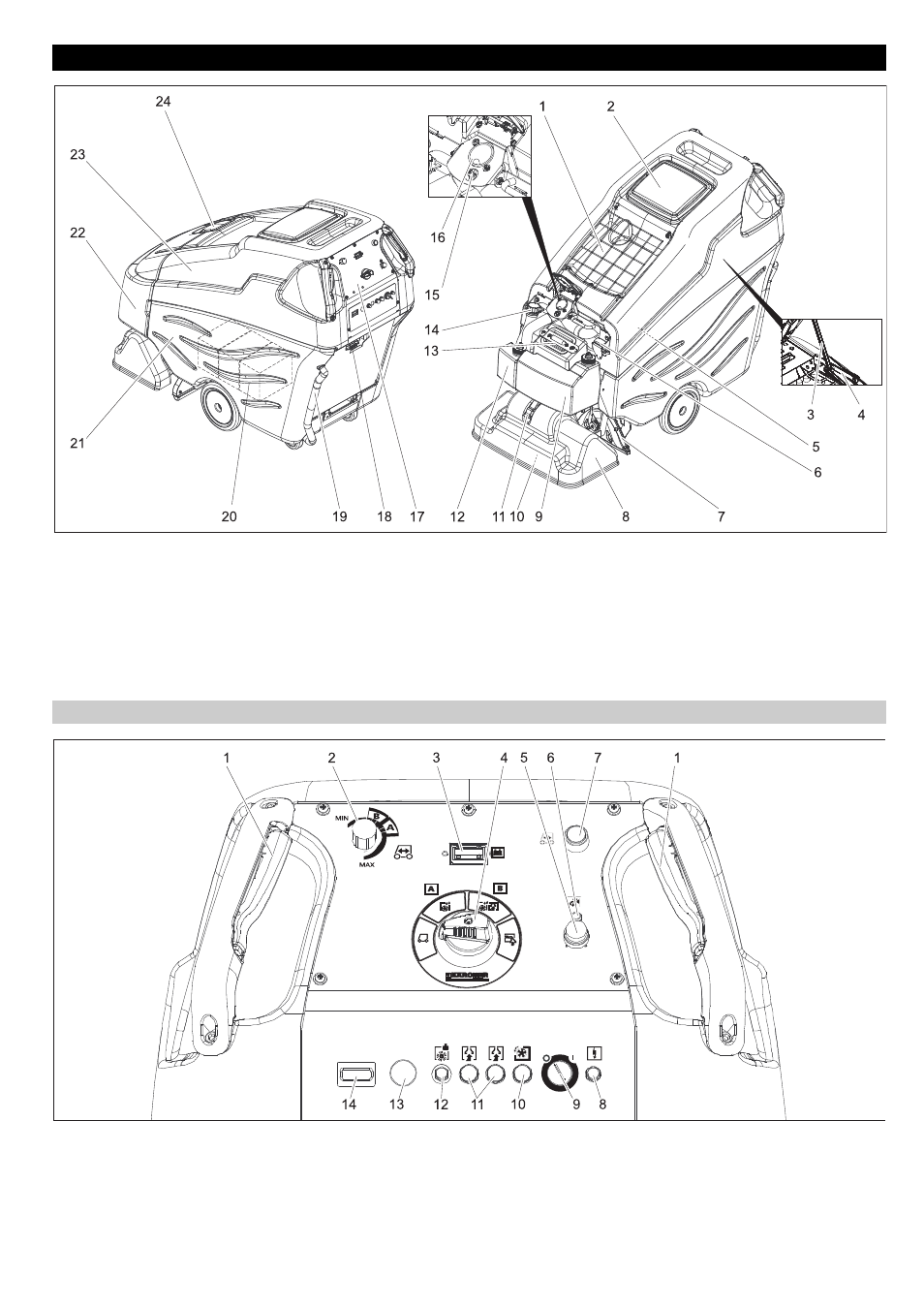

1 Säilytyspaikka
2 Likavesisäiliön kansi
3 Likavasisäiliön kannatin
4 Lukitus
5 Tuorevesisiivilä
6 Ilmauskytkin
7 Imupalkki
8 Puhdistuspää 9 Puhdistusainesäiliö A
10 Suuttimet
11 Puhdistuspään kotelon lukitus
12 Puhdistusainesäiliö B
13 Raikasvesisäiliön täyttöistukka
14 Likaveden laskuletku
15 Puhdistusaineletkun kytkin
16 Imuletkun kytkin 17 Ohjauspulpetti
18 Akkupistoke
19 Raikasveden laskuletku
20 Akku
21 Raikasvesisäiliö
22 Etuverhoilu
23 Likavesisäiliö
24 Lisävarustelokeron kansi
1 Ajokytkimen työntökahva
2 Ajonopeuden kierrettävä säätönuppi
3 Akunvalvontanäyttö
4 Ohjelmavalintakytkin
5 Painike puhdistusliuoksen suihkutus
6 Merkkivalo puhdistusliuoksen suihkutus 7 Peruutuspainike
8 Varoke ohjaus
9 Avainkytkin
10 Varoke ajokäyttö
11 Varoke imuturbiini
12 Varoke harjakäyttö 13 Hätä-seis-painike (vapautetaan lukituk-
sesta kiertämällä sitä)
14 Käyttötuntilaskin
Ohjaus- ja käyttölaitteet
Ohjauspulpetti
