Manövrerings- och funktionselement – Karcher BRC 50-70 W Bp User Manual
Page 73
Svenska
73

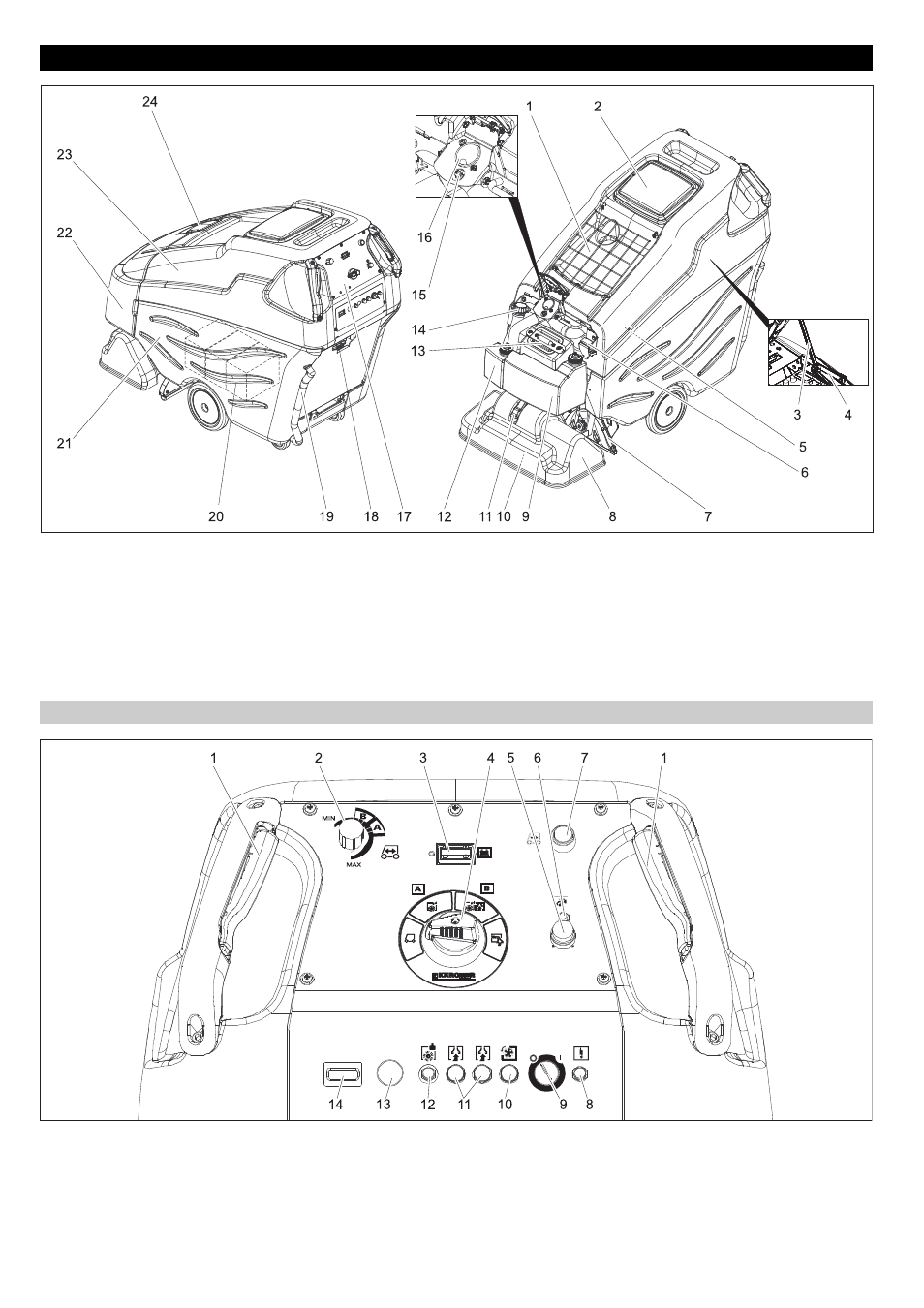

1 Förvaringsyta
2 Skydd smutsvattentank
3 Hållare smutsvattentank
4 Spärr
5 Sil för färskvatten
6 Lufta brytaren
7 Sugskena
8 Rengöringshuvud
9 Rengöringsmedelstank A
10 Munstycken
11 Lock Kåpa Rengöringshuvud
12 Rengöringsmedelstank B
13 Påfyllningsstuts färskvattentank
14 Tömningsslang smutsvatten
15 Koppling rengöringsmedelsslang
16 Anslutning sugslang
17 Manöverpult
18 Batterikontakt
19 Avloppsslang färskvatten
20 Batteri
21 Färskvattentank
22 Frontinklädnaden
23 Smutsvattentank
24 Lock tillbehörsverktyg
1 Skjuthandtag med färdreglage
2 Vridreglage körhastighet
3 Batterikontrollindikering
4 Programväljare
5 Knapp Applicera rengöringsmedel
6 Kontrollampa Applicera rengöringsme-
del
7 Knapp bakåtkörning
8 Säkring styrning
9 Nyckelbrytare
10 Säkring drivning
11 Säkring sugturbin
12 Säkring borstdrivning
13 Nöd-stopp-knapp (frigör genom att los-
sa spärr)
14 Räkneverk för driftstimmar
Manövrerings- och funktionselement
Manöverpult
