Page 156
156
Hrvatski

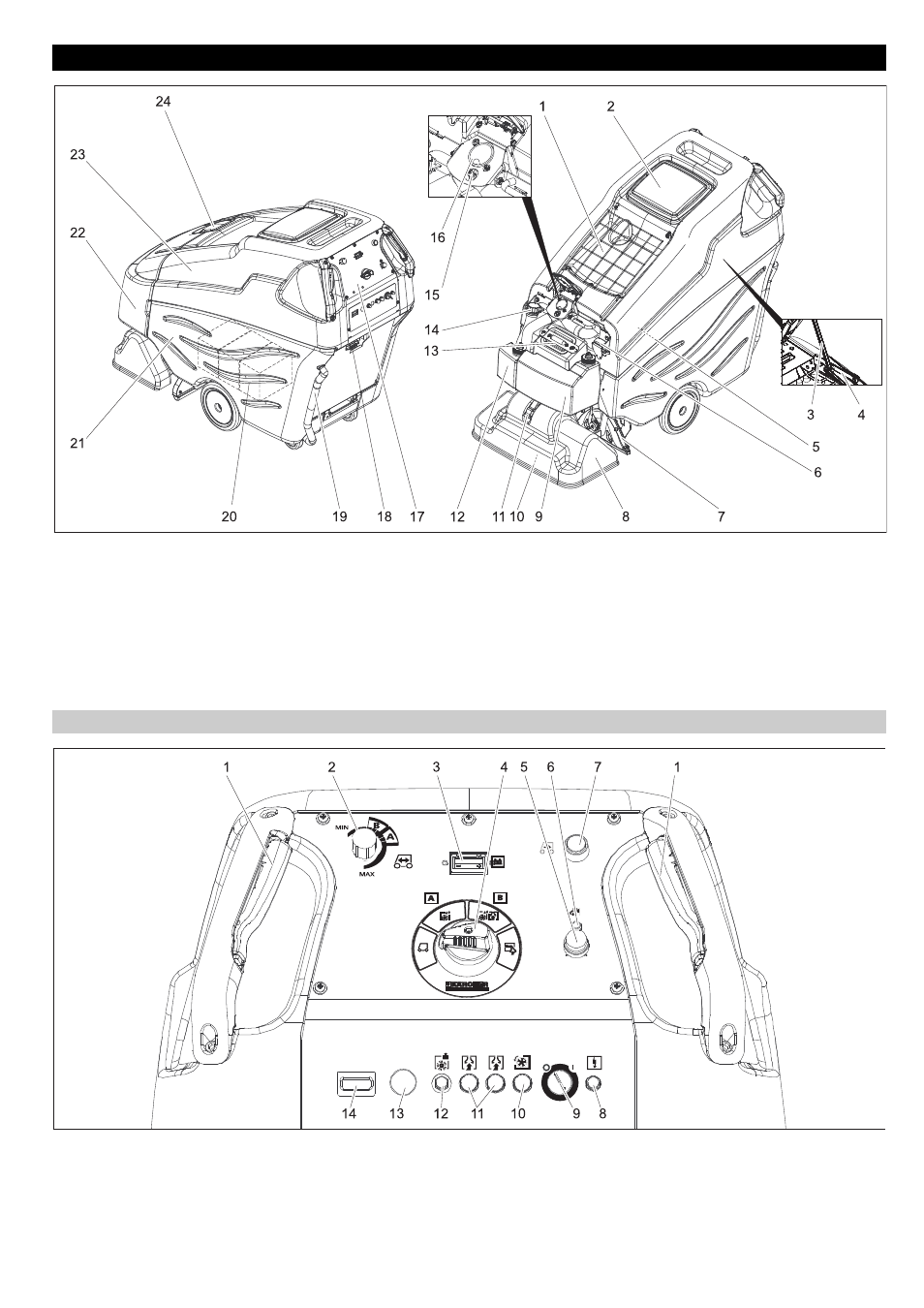

1 Podloga
2 Poklopac spremnika prljave vode
3 Potpornik spremnika prljave vode
4 Zapor
5 Mrežica za svježu vodu
6 Prekidač za odzračivanje
7 Usisna konzola
8 Blok čistača
9 Spremnik sredstva za pranje A
10 Sapnice
11 Zatvarač kućišta bloka čistača
12 Spremnik sredstva za pranje B
13 Nastavak za punjenje spremnika svježe
vode
14 Ispusno crijevo prljave vode
15 Spojka crijeva sredstva za pranje
16 Spojka usisnog crijeva
17 Komandni pult
18 Akumulatorski utikač
19 Ispusno crijevo svježe vode
20 Akumulator
21 Spremnik svježe vode
22 Čeona oplata
23 Spremnik prljave vode
24 Poklopac za alatni pribor
1 Klizna ručica s prekidačem za vožnju
2 Podešivač brzine vožnje
3 Pokazivač stanja akumulatora
4 Sklopka za odabir programa
5 Tipka za nanošenje otopine sredstva za
pranje
6 Indikator nanošenja otopine sredstva za
pranje
7 Tipka za vožnju unatrag
8 Osigurač upravljačke jedinice
9 Prekidač s ključem
10 Osigurač voznog pogona
11 Osigurač usisne turbine
12 Osigurač pogona četki
13 Prekidač za isključenje u nuždi
(deblokira se okretanjem)
14 Brojač sati rada
Komandni i funkcijski elementi
Komandni pult
