Українська

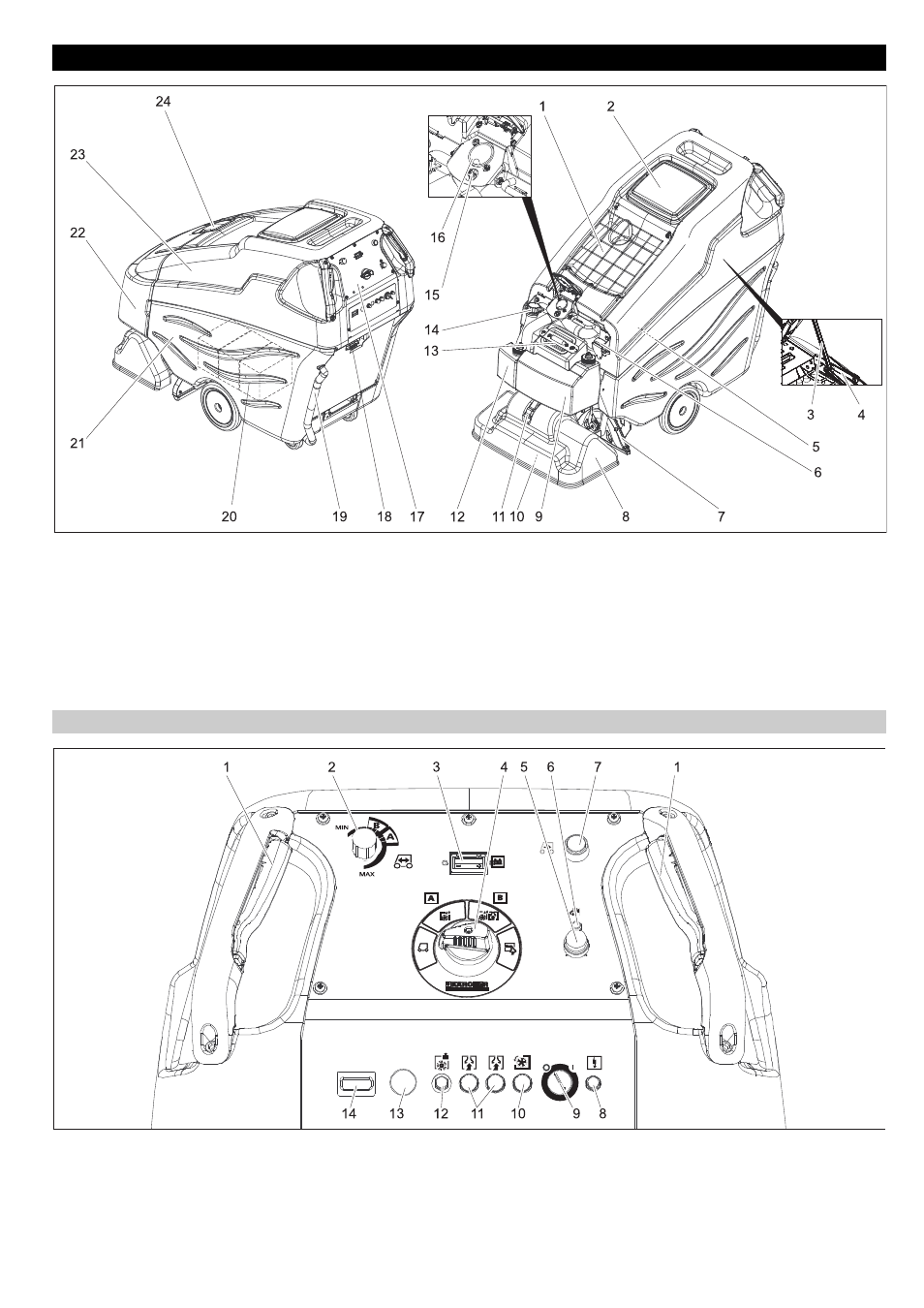

1 Стоянка
2 Кришка резервуара брудної води
3 Опора резервуару брудної води
4 Блокування
5 Сито для свіжої води
6 Видалення повітря із вимикача
7 Всмоктувальна пластина
8 Носова частина
9 Резервуар миючого засобу А
10 Сопла
11 Замок корпусу очисної головки
12 Резервуар миючого засобу В
13 Заливний патрубок баку чистої води
14 Шланг зливання брудної води
15 З'єднання шлангу для миючого
засобу
16 З'єднання шлангу всмоктування
17 Панель управління
18 Штекерний роз'єм для акумуляторів
19 Шланг зливання чистої води
20 Акумулятор
21 Резервуар чистої води
22 Фронтальна обшивка
23 Резервуар брудної води
24 Інструментальне обладнання кришки
1 Вороток з контролером
2 Ручка регулятора швидкості руху
3 Індикатор заряду акумуляторів
4 Перемикач вибору програм
5 Кнопка нанесення миючого розчину
6 Контрольний індикатор нанесення
миючого розчину
7 Кнопка заднього ходу
8 Регулятор запобіжника
9 Замок-вимикач
10 Запобіжник приводу руху
11 Запобіжник всмоктувальної турбіни
12 Запобіжник приводу щіток
13 Кнопка аварійного вимкнення (для
розблокування повернути)
14 Лічильник робочих годин
Елементи управління і функціональні вузли
Панель управління
