132 Polski

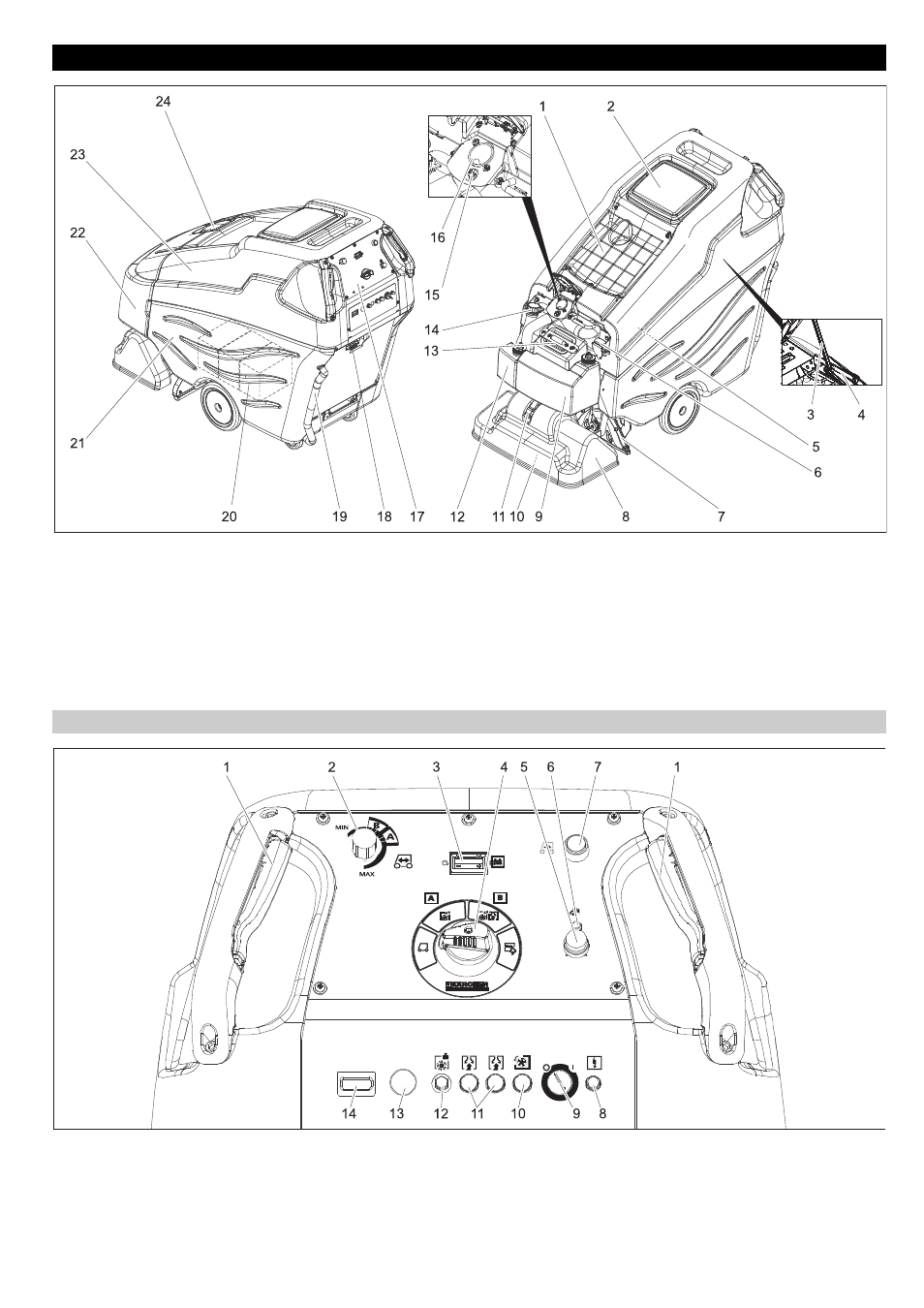

1 Skład
2 Pokrywa zbiornika brudnej wody
3 Stojak zbiornika brudnej wody
4 Blokada
5 Sito zbiornika czystej wody
6 Przełącznik Odpowietrzanie
7 Belka ssąca
8 Głowica czyszcząca 9 Zbiornik środka czyszczącego A
10 Dysze
11 Zamknięcie obudowy głowicy
czyszczącej
12 Zbiornik środka czyszczącego B
13 Króciec wlewu w zbiorniku czystej wody
14 Wąż spustowy do brudnej wody
15 Złączka zbiornika środka czyszczącego
16 Złącze węża ssącego
17 pulpit sterowniczy
18 Wtyczka akumulatora
19 Wąż spustowy do czystej wody
20 Akumulator
21 Zbirnik czystej wody
22 Osłona przednia
23 Zbiornik brudnej wody
24 Pokrywa narzędzi osprzętu
1 Uchwyt przesuwny z nastawnikiem
jazdy
2 Pokrętło prędkości jazdy
3 Kontrolka wskaźnika akumulatora
4 Programator
5 Przycisk Nanieść roztwór czyszczący
6 Kontrolka Nanieść roztwór czyszczący
7 Przycisk jazdy wstecz
8 Bezpiecznik sterowania
9 Stacyjka
10 Bezpiecznik napędu jezdnego
11 Bezpiecznik turbiny ssącej 12 Bezpiecznik napędu szczotek
13 Wyłącznik awaryjny (odblokować
poprzez jego obrót)
14 Licznik czasu pracy
Elementy urządzenia
pulpit sterowniczy
