4
Deutsch

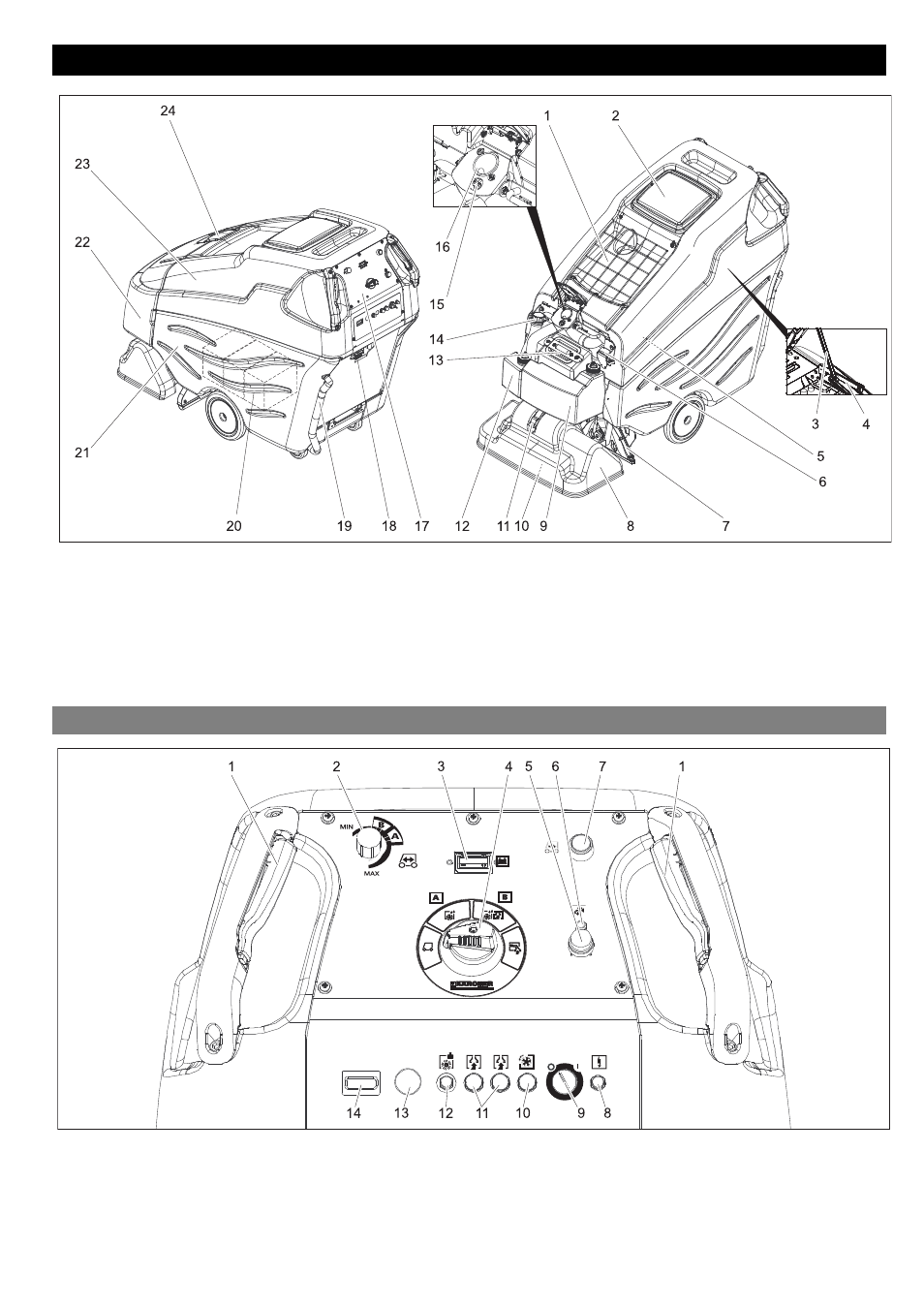

1 Ablage
2 Deckel Schmutzwassertank
3 Stütze Schmutzwassertank
4 Verriegelung
5 Sieb Frischwasser
6 Schalter Entlüften
7 Saugbalken
8 Reinigungskopf
9 Reinigungsmitteltank A
10 Düsen
11 Verschluss Gehäuse Reinigungskopf
12 Reinigungsmitteltank B
13 Einfüllstutzen Frischwassertank
14 Ablassschlauch Schmutzwasser
15 Kupplung Reinigungsmittelschlauch
16 Kupplung Saugschlauch
17 Bedienpult
18 Batteriestecker
19 Ablassschlauch Frischwasser
20 Batterie
21 Frischwassertank
22 Frontverkleidung
23 Schmutzwassertank
24 Deckel Zubehörwerkzeug
1 Schiebegriff mit Fahrschalter
2 Drehknopf Fahrgeschwindigkeit
3 Batteriekontrollanzeige
4 Programmwahlschalter
5 Taste Reinigungslösung auftragen
6 Kontrollleuchte Reinigungslösung auf-
tragen
7 Taste Rückwärtsfahrt
8 Sicherung Steuerung
9 Schlüsselschalter
10 Sicherung Fahrantrieb
11 Sicherung Saugturbine
12 Sicherung Bürstenantrieb
13 Not-Aus-Taster (durch Drehen entrie-
geln)
14 Betriebsstundenzähler
Bedien- und Funktionselemente
Bedienpult
