Português 51

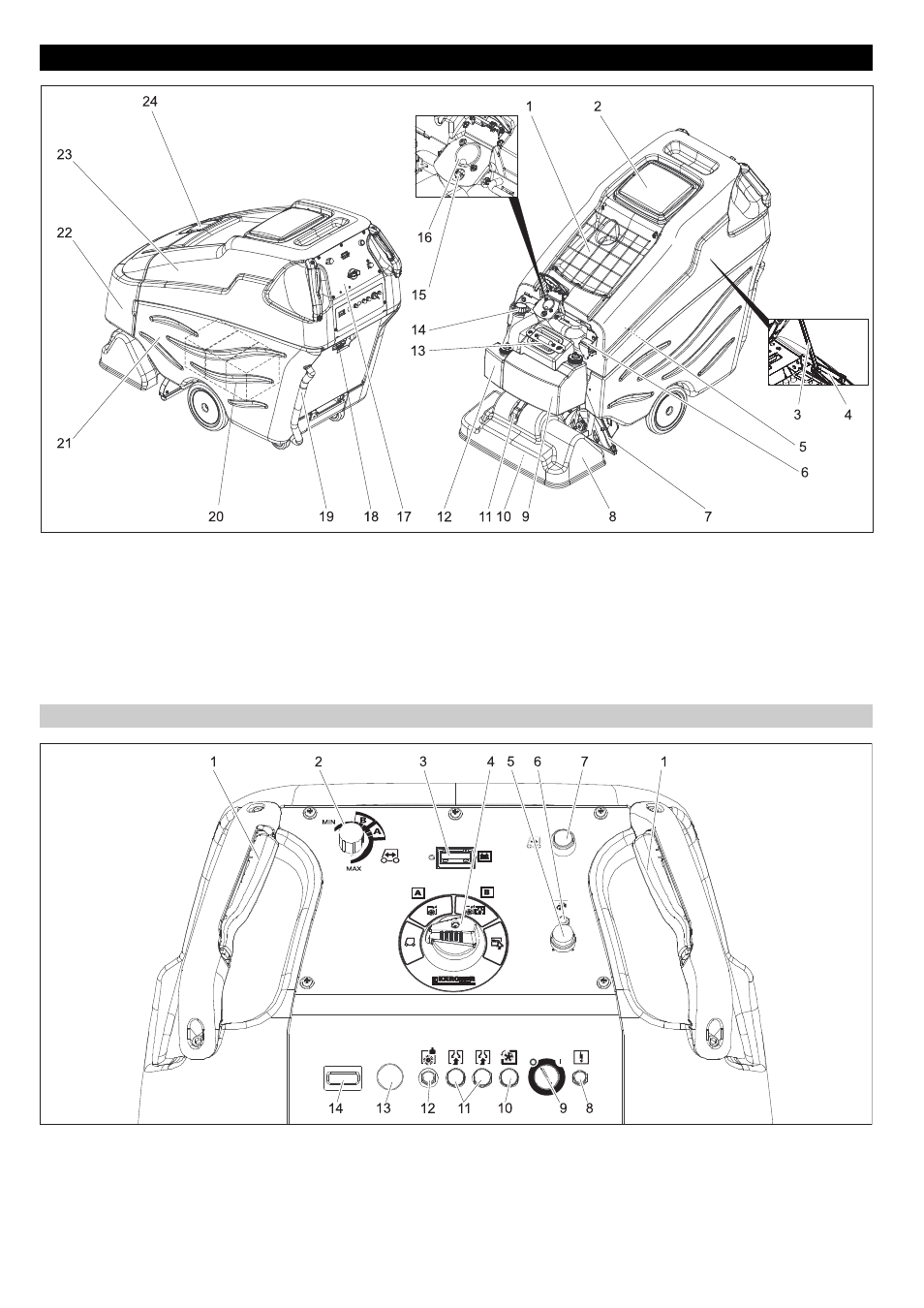

1 Local de depósito
2 Tampa do depósito de água suja
3 Suporte do depósito de água suja
4 Bloqueio
5 Filtro da água limpa
6 Interruptor de purga de ar
7 Barra de aspiração
8 Cabeça de limpeza
9 Depósito do detergente A 10 Bocais
11 Fecho da carcaça da cabeça de limpeza
12 Depósito do detergente B
13 Bocal de enchimento do depósito de
água limpa
14 Mangueira de escoamento de água suja
15 Acoplamento da mangueira do detergente
16 Acoplamento do tubo flexível de aspira-
ção
17 Painel de comando
18 Ficha da bateria
19 Mangueira de escoamento de água limpa
20 Bateria
21 Tanque de água fresca
22 Revestimento frontal
23 depósito de água suja
24 Tampa das ferramentas dos acessórios
1 Manípulo de deslize com interruptor de
marcha
2 Botão rotativo da velocidade de marcha
3 Indicação de controlo da bateria
4 Interruptor selector de programas
5 Tecla para a aplicação da solução de
limpeza
6 Luz de controlo para a aplicação da so-
lução de limpeza
7 Botão de marcha-atrás
8 Fusível do comando
9 Interruptor de chave
10 Fusível da operação de marcha
11 Fusível da turbina de aspiração
12 Fusível do accionamento das escovas
13 Botão de corte de emergência (rodar
para destravar)
14 Contador das horas de serviço
Elementos de comando e de funcionamento
Painel de comando
