Описание элементов управления и рабочих узлов – Karcher BRC 50-70 W Bp User Manual
Page 102
102
Руccкий

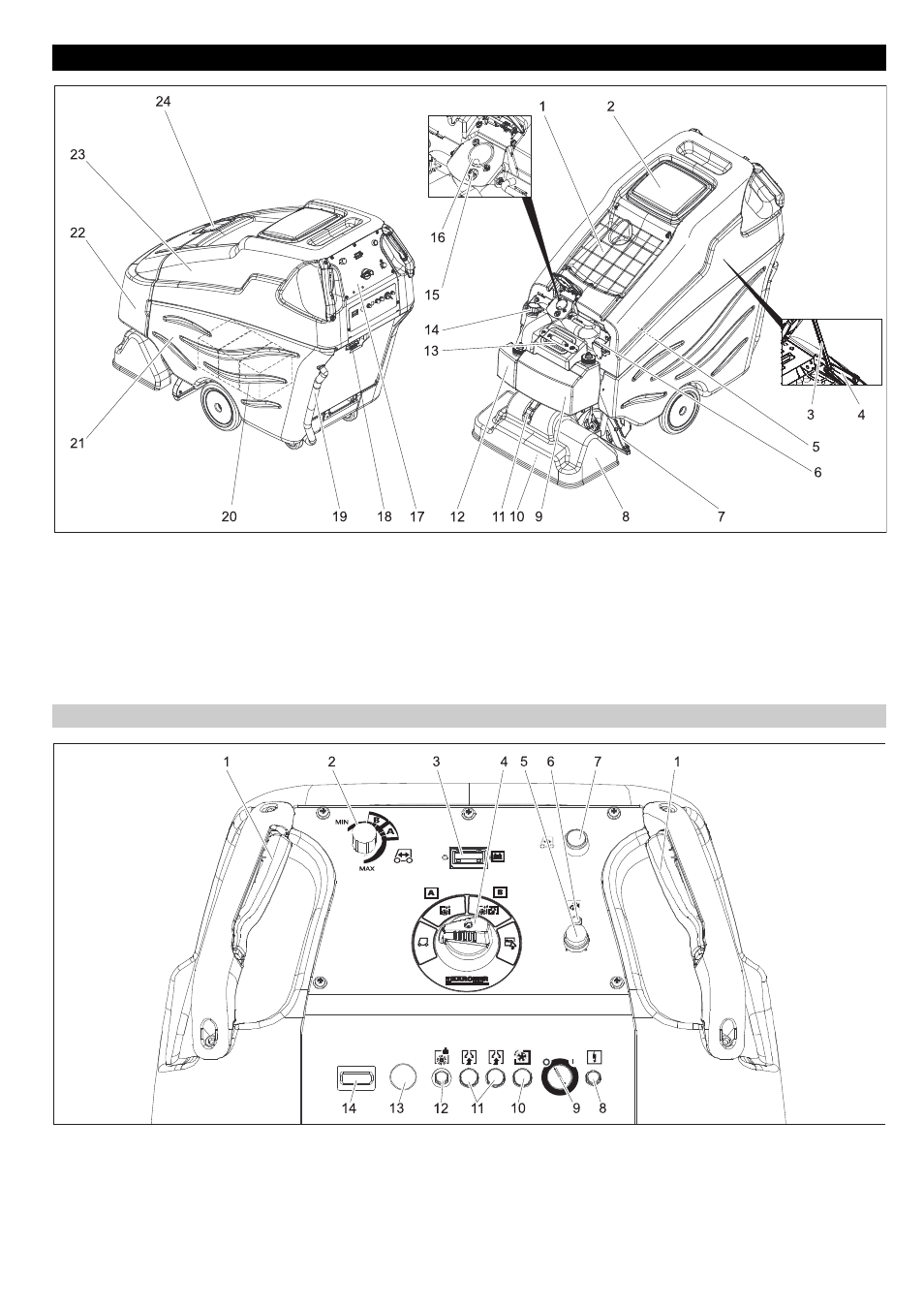

1 Подставка
2 Крышка резервуара грязной воды
3 Подпорка резервуара грязной воды
4 Блокировка
5 Сито для свежей воды
6 Откачивание воздуха из выключателя
7 Всасывающая пластинка
8 Моющий узел
9 Резервуар для моющего средства А
10 Насадки
11 Блокировка корпуса моющей головки
12 Резервуар для моющего средства В
13 Заливной патрубок для чистой воды
14 Шланг слива грязной воды
15 Соединение шланга для моющего
средства
16 Соединение всасывающего шланга
17 Пульт управления
18 Штекер аккумулятора
19 Сливной шланг для чистой воды
20 Аккумулятор
21 Бак чистой воды
22 Фронтальная обшивка
23 Резервуар грязной воды
24 Оборудование крышки
инструментами
1 Скользящая ручка с контроллером
2 Поворотная ручка скорости движения
3 Контрольный индикатор
аккумуляторa
4 переключатель выбора программ
5 Кнопка нанесения чистящего
раствора
6 Контрольный индикатор нанесения
чистящего раствора
7 Кнопка заднего хода
8 Система управления
предохранителем
9 Пусковой замок
10 Предохранитель привода движения
11 Предохранитель всасывающей
турбины
12 Предохранитель щеточного привода
13 кнопка аварийного выключения
(разблокируется путем поворота)
14 Счетчик рабочих часов
Описание элементов управления и рабочих узлов
Пульт управления
