- 4
1 Склоочисник (опція)
2 Стійке місце кріплення (4 шт.)
3 Вхідний отвір валу, що підмітає
4 Переднє колесо
5 Бічна щітка
6 Освітлювальний пристрій (Опція)
7 Резервуар для збору сміття
8 Блокування кришки пристрою
9 Склоочисник (опція)
10 Запобіжний важіль в кабіні водія
11 Кожух двигуна
12 Заднє колесо
13 Блокування кабіни водія
14 Проблисковий маячок
15 Регулювання підмітального валу (не
відображується)
16 Комплект акумуляторів
1 x 36 V, 360 Ah
17 Штекерний роз'єм для акумуляторів
1 Перемикач програм
2 Функціональні кнопки
3 Багатофункціональна індикація
4 Блок запобіжників на робочому місці
5 Кермове колесо
6 Замок запалювання
Положення 0: Двигун вимкнений
Положення 1: Включити запалення
Положення 2: Запустити двигун
7 Стояночні гальма
8 Сидіння (з контактним перемикачем
сидіння)
9 Педаль гальма
10 Акселератор
1 Вмикач/вимикач робочого освітлення
(опція)
2 Вмикач/вимикач проблискового
маячка
3 Сигнал
4 Очистка фільтра
5 Перемикач напряму руху
6 Вентилятор
7 Відчинити/зачинити кришку
резервуару
8 Підйом/опускання ємності для збору
сміття

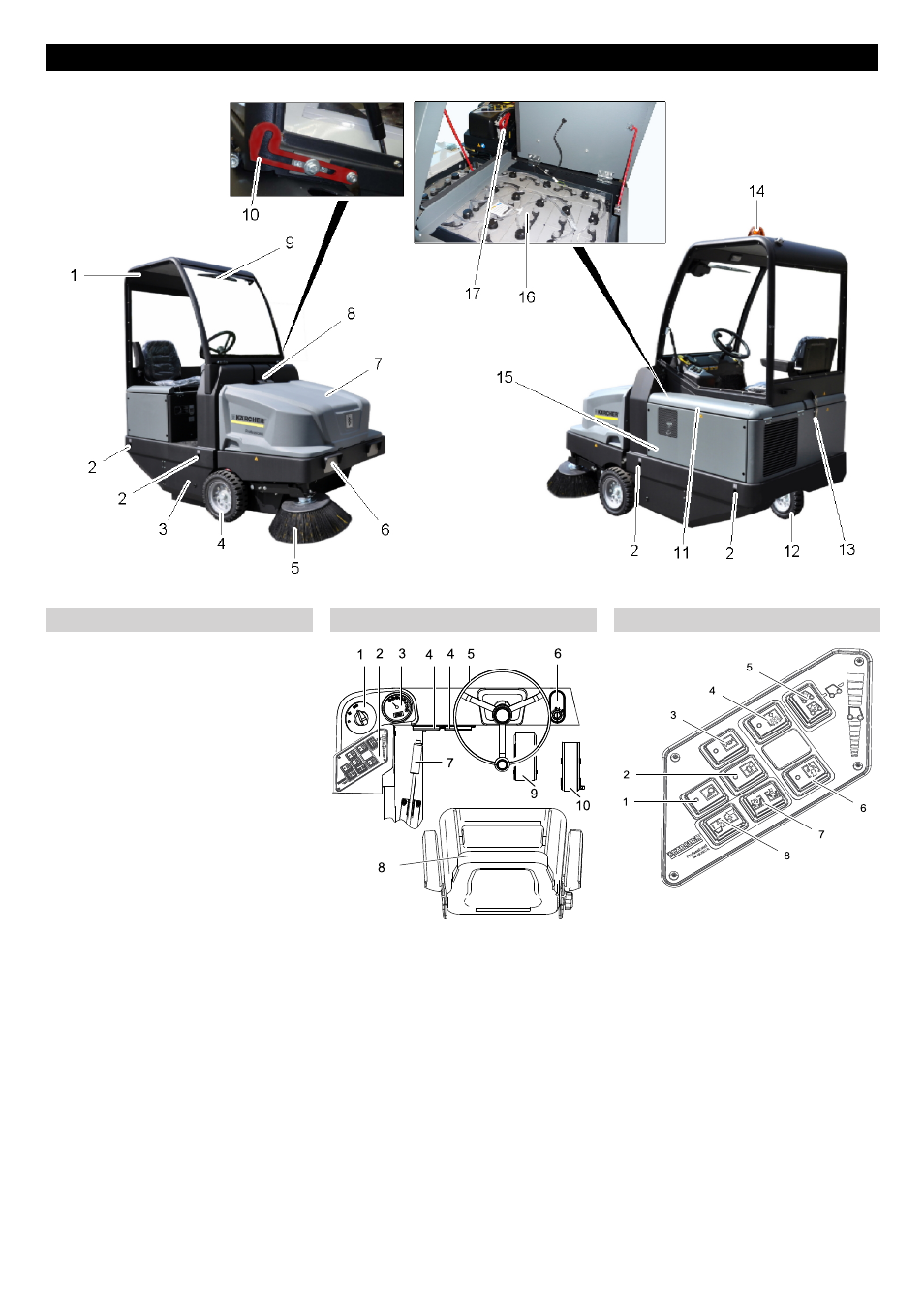

Елементи управління і функціональні вузли
Зображення підмітальної машини Панель управління Функціональні кнопки
303 UK
