- 9

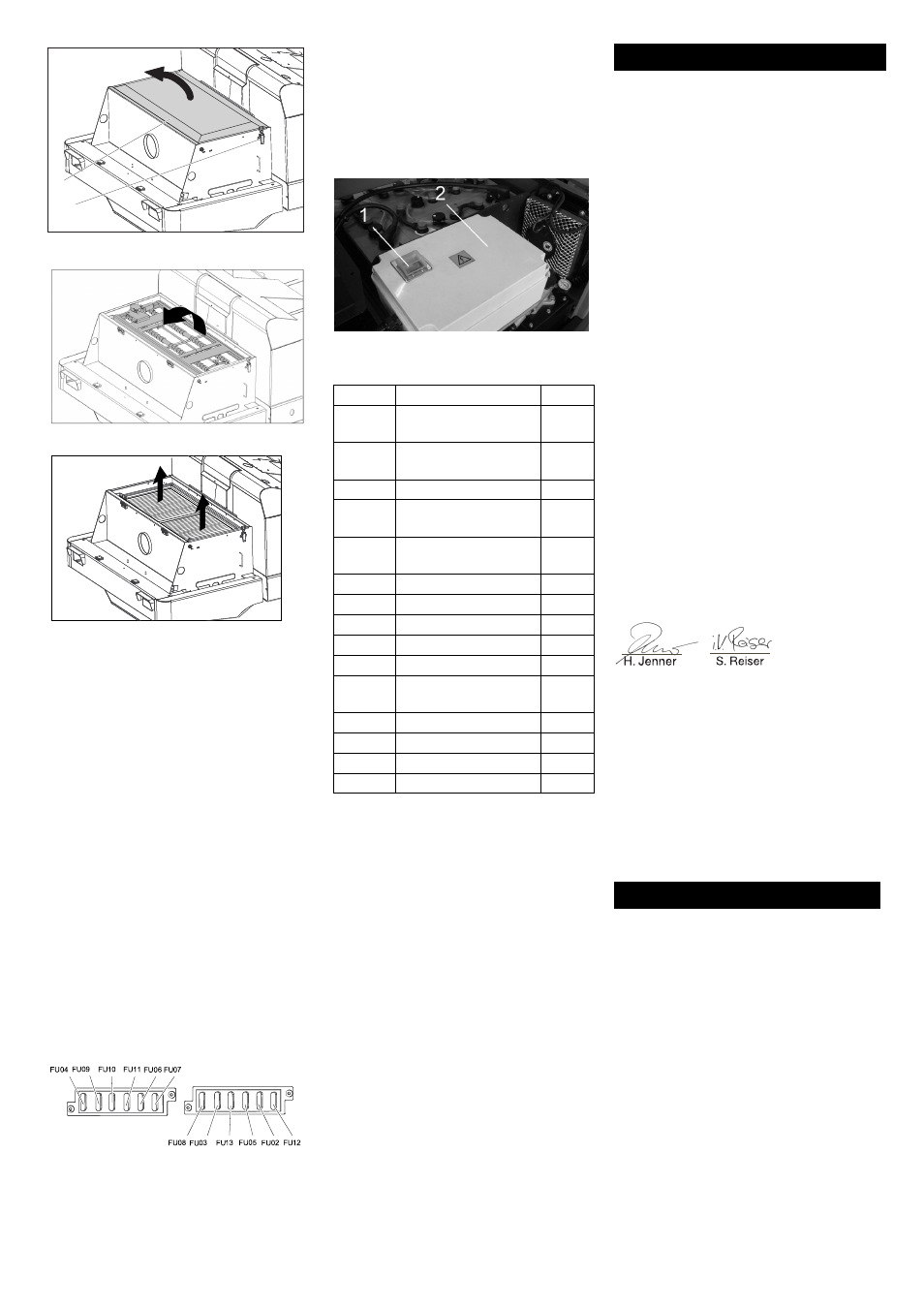

 Otevřete kryt filtru.
 Vyklopte vibrátor filtru směrem vpřed.
 Vyměňte prachový filtr.
 Zakrytí filtru opět uzavřete.
 Odšroubujte světlomet.
 Vyjměte světlomet a rozpojte konekto-
ry.
Upozornění: Poznamenejte si polohu ko-
nektorů.

Rozšroubujte světlomet.
 Těleso světlometu rozeberte, ale přitom
ho držte vodorovně, protože mechanis-
mus lampy není nijak upevněn.
 Odblokujte rám uzávěru a vyjměte žá-
rovku.
 Vsaďte novou žárovku.
 V opačném pořadí opět smontujte.
Upozornění: Chcete-li vyměnit žárovku
blinkru, odstraňte sklo blinkru ze skříně
blinkru.
 Otevřete držák pojistky.
 Zkontrolujte pojistky.
 Vadné pojistky vyměňte za nové.
Upozornění: Pojistka FU 01 (hlavní pojist-
ka) je usazena na skříni s elektronikou.
Pojistky FU 14, FU 15 a FU 16 jsou umístě-
ny uvnitř skříně s elektronikou. Pozor: Ote-
vření skříně a výměnu pojistek smí
provádět pouze pověřená zákaznická služ-
ba.
1 Pojistka FU 1 (hlavní pojistka)
2 Skříň s elektronikou
Upozornění: Používejte pouze pojistky se
stejnou jisticí hodnotou.
Tímto prohlašujeme, že níže označené
stroje odpovídají jejich základní koncepcí a
konstrukčním provedením, stejně jako
námi do provozu uvedenými konkrétními
provedeními, příslušným zásadním poža-
davkům o bezpečnosti a ochraně zdraví
směrnic ES. Při jakýchkoli na stroji prove-
dených změnách, které nebyly námi od-
souhlaseny, pozbývá toto prohlášení svou
platnost.
Podepsaní jednají v pověření a s plnou
mocí jednatelství
Osoba zplnomocněná sestavením doku-
mentace:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2012/04/01
V každé zemi platí záruční podmínky vyda-
né příslušnou distribuční společností. Pří-
padné poruchy zařízení odstraníme během
záruční lhůty bezplatně, pokud byl jejich
příčinou vadný materiál nebo výrobní záva-
dy. V případě uplatňování nároku na záru-
ku se s dokladem o zakoupení obraťte na
prodejce nebo na nejbližší oddělení služeb
zákazníkům.
Výměna žárovky světlometu (volitelná
výbava)
Výměna žárovky blinkru (volitelná výbava)
Výměna pojistek
2
1
FU 01 Hlavní pojistka 220 A
FU 02 Kontaktní spínač se-
dadla 3 A
FU 03 Kabina řidiče (volitelná
výbava) 10 A
FU 04 Přepínač směru jízdy 5 A
FU 05 Multifunkční obrazov-
ka 3 A
FU 06 Chladič hydraulického
oleje 25 A
FU 07 Přepínač programů 15 A
FU 08 Signál 10 A
FU 09 Osvětlení vlevo 7,5 A
FU 10 Osvětlení vpravo 7,5 A
FU 11 Pracovní osvětlení 10 A
FU 12 Otáčivá výstražná sví-
tilna 5 A
FU 13 Vibrační systém 10 A
FU 14 motor 3 A
FU 15 Měnič napětí 20 A
FU 16 klíčový spínač 3 A
Prohlášení o shodě pro ES
Výrobek: Zametací stroj
Typ: 1.186-xxx
Příslušné směrnice ES:
2006/42/ES (+2009/127/ES)
2004/108/ES
2000/14/ES
Použité harmonizační normy
EN 55012: 2007 + A1: 2009
EN 61000–6–2: 2005
EN 60335–1
EN 60335–2–29: 2004+A2: 2010
EN 60335–2–72
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Použitý postup posuzování shody:
2000/14/ES: Příloha V
Hladinu akustického dB(A)
Namerenou: 90
Garantovanou: 93
Záruka
CEO Head of Approbation
